ميزات التصميم:
تُستخدم الصمامات الفولاذية المطروقة بشكل أساسي في خطوط الأنابيب لأنظمة مختلفة في محطات الطاقة الحرارية ، ويمكن استخدامها للتحكم في تدفق أنواع مختلفة من السوائل مثل الهواء والماء والبخار والوسائط المختلفة المسببة للتآكل والطين والزيت والمعادن السائلة والمشعة وسائط. بالمقارنة مع منتجات الصمامات الأخرى ، تتميز الصمامات الفولاذية المطروقة بمقاومة درجات الحرارة العالية والضغط العالي ، وتصميم فريد من نوعه ذاتي الختم ، وكلما زاد الضغط ، كان الختم أكثر موثوقية. نظرًا للأداء الخاص والخصائص التقنية وظروف العمل ، فقد شكل المنتج خصائص لا يمكن للمنتجات الأخرى استبدالها.
بالمقارنة مع صمام البوابة الفولاذي المصبوب من نفس العيار ، فإن صمام البوابة الفولاذي المصبوب ZG لديه معدل تدفق أصغر قليلاً ، لكن نطاق الضغط ودرجة الحرارة الذي يتحمله أعلى من صمام الفولاذ المصبوب ، أداء الختم أفضل بكثير من عمر صمام البوابة الفولاذي المصبوب ، والعمر أطول ، والتدفق المتوسط لا يتم تقييد الاتجاه مثل صمامات البوابة الأخرى.
1. يتميز الصمام البوابي المصنوع من الصلب بالحدادة بمقاومة منخفضة للسوائل ، وسطح الختم أقل نحى وتآكلًا بسبب الوسيط.
2. صمامات البوابة الفولاذية المطروقة مناسبة للأنابيب ذات القطر الصغير مع درجة حرارة التشغيل -29 425 ℃ (فولاذ كربوني) أو -59 540 ℃ (فولاذ مقاوم للصدأ) ، وهي فئة 150 2500 ، وتستخدم لقطع أو قم بتوصيل الوسيط في الأنبوب.
3. صمام البوابة الفولاذي الملحوم بالتناكب له شكل بسيط ، هيكل قصير الطول ، تكنولوجيا تصنيع جيدة ونطاق تطبيق واسع.
4. يتم وضع البوابة عموديًا في جسم الصمام ، ويتم وضع قرص صمام الإغلاق أفقيًا في جسم الصمام ، وبالتالي يكون طول الهيكل أقصر من طول صمام الإغلاق.
5. القناة الداخلية المتوسطة لهيكل صمام البوابة الفولاذي المطروق مستقيمة ، والوسيط لا يغير اتجاه التدفق عندما يتدفق عبر صمام البوابة ، وبالتالي تكون مقاومة السوائل صغيرة.
6. اتجاه تدفق صمام البوابة الفولاذي المصنوع من اللحام بالمقبس غير مقيد ، ولا يزعج التدفق ، ولا يقلل الضغط. أداء الختم جيد جدا. يكون سطح الختم أقل تآكلًا عند فتحه بالكامل.
7. اتجاه حركة صمام البوابة الفولاذي المطروق عمودي على اتجاه السائل ويمكن فتحه وإغلاقه بالكامل.
مجال التطبيق ：
نطاق الحجم: 1/2 "-2" / DN15-DN50
درجة الحرارة: CS -29 - 425 ℃ SS -59 - 540 ℃
ضغط التشغيل المسموح به: 150LB / 300LB / 600LB / 900LB / 1500LB
عند اختيار المواد المختلفة ، يمكن استخدام صمامات البوابة الفولاذية المطروقة في الماء والبخار والزيت وحمض النيتريك وحمض الخليك والوسائط المؤكسدة واليوريا والوسائط الأخرى.
المواصفات الفنية:
1. معيار التصميم ： API 602 / ANSI B 16.34
2. وجها لوجه البعد ： ANSI B 16.10
3. نوع الاتصال ، نهاية ذات حواف ANSI B 16.5
4. الهياكل ： غطاء محرك السيارة المُثبت بمسامير ، وغطاء محرك السيارة الملحوم ونوع مختوم
5. معيار الاختبار ： API 598

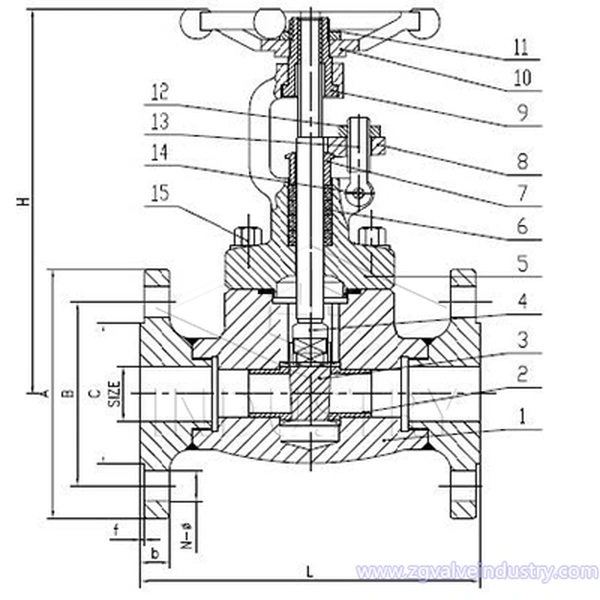

قائمة مواد
| رقم الصنف. | جزء اسم | تخصيص |
| 1 | الجسم | A105، LF2، F5، F11، F22، F304، F316 |
| 2 | مقعد | A276-420 + STL، 304 + STL، 316 + STL |
| 3 | وتد | A276-420، 304316 |
| 4 | إيقاف | A276-410 ، A276-304 ، A276-316 |
| 5 | غطاء محرك السيارة | A105، LF2، F5، F11، F22، F304، F316 |
| 6 | التعبئة | مرنة الجرافيت + 304 ، PTFE |
| 7 | السدادة | A276-410 ، A276-304 ، A276-316 |
| 8 | شفة الغدة | A105 ، F304 |
| 9 | البندق الجذعية | أ194-2 هـ ، 304 ، 316 |
| 10 | عقارب | QT400-5 |
| 11 | قفل الجوز | أ194-2 هـ ، 304 ، 316 |
| 12 | بندق | أ194-2 هـ ، 304 ، 316 |
| 13 | بولت | A193-B7 ، 304 ، 316 |
| 14 | دبوس | 2 كر 13 ، A276-304 ، |
| 15 | بونيه بولت | A193-B7 ، 304 ، 316 |
