ميزات التصميم:
1 ، تلبية متطلبات المعايير المتقدمة والختم الموثوق به والأداء الممتاز والمظهر الجميل.
2 ، مطابقة الختم متقدمة ومعقولة. سطح الختم للبوابة ومقعد الصمام مصنوعان من سبيكة صلبة بصلابة مختلفة. الختم موثوق به وصلابة عالية ومقاومة التآكل ومقاومة درجات الحرارة العالية ومقاومة التآكل ومقاومة جيدة للخدش وعمر طويل.
3 ، بعد التبريد والتلطيف ومعالجة النيترة السطحية ، يتمتع ساق الصمام بمقاومة جيدة للتآكل ومقاومة للخدش ومقاومة التآكل.
4 ، يمكن استخدام معايير شفة الأنابيب المختلفة وأشكال سطح ختم شفة لتلبية الاحتياجات الهندسية المختلفة ومتطلبات المستخدم.
يتميز صمام ZG بمزايا واضحة مثل مفتاح الضوء ، وختم موثوق ، وذاكرة مرنة جيدة وعمر خدمة.
مجال التطبيق ：
نطاق الحجم: DN40 و DN300
درجة الحرارة: （- 29 إلى 425 ℃
ضغط التشغيل المسموح به: PN16 、 PN25 PN40
يستخدم صمام البوابة على نطاق واسع في مصانع البتروكيماويات والمعادن ومعالجة المياه ومحطات الطاقة الحرارية وغيرها من خطوط أنابيب النفط وبخار الماء لتوصيل أو قطع الوسيط في خط الأنابيب.
مواصفات الأداء ：
| الضغط الاسمي | 150 رطل | 300 رطل | 600 رطل |
| اختبار شل | 3.0 ميجا باسكال | 7.5 ميجا باسكال | 15.0 ميجا باسكال |
| اختبار الختم | 2.2 ميجا باسكال | 5.5 ميجا باسكال | 11.0 ميجا باسكال |
| اختبار الختم الخلفي | 2.2 ميجا باسكال | 5.5 ميجا باسكال | 11.0 ميجا باسكال |
| مقاوم للهواء | 0.6 ميجا باسكال | 0.6 ميجا باسكال | 0.6 ميجا باسكال |
| درجة حرارة العمل | -29 ℃ ~ 425 ℃ | ||
| واسطة | WOG | ||
المواصفات الفنية:
1. معيار التصميم API 600 - 2009
2. وجهًا لوجه البعد ANSI B 16.10-2009
3. نهاية شفة البعد ANSI B 16.5-2009
4. اختبار المعيار API 598-2009

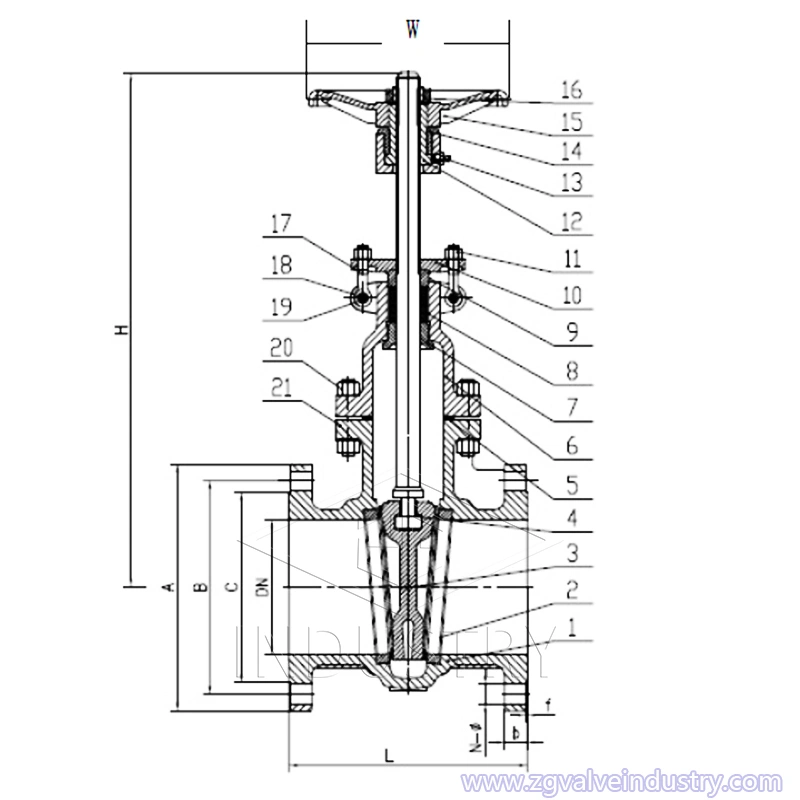

قائمة مواد
| رقم الصنف. | جزء اسم | تخصيص |
| 1 | الجسم | WCB ، CF8 ، CF8M |
| 2 | مقعد | A105، F304، F316 |
| 3 | وتد | WCB ، CF8 ، CF8M |
| 4 | إيقاف | 13 كر ، F304 ، F316 |
| 5 | طوقا | مرنة الجرافيت + SS 304 |
| 6 | غطاء محرك السيارة | WCB ، CF8 ، CF8M |
| 7 | المقعد الخلفي | A276-410 ، F304 ، F316 |
| 8 | التعبئة | مرونة الجرافيت |
| 9 | السدادة | A276-410 ، F304 ، F316 |
| 10 | الغدة التعبئة | WCB ، CF8 ، CF8M |
| 11 | بندق | A194-2H، A194-8 |
| 12 | البندق الجذعية | CU |
| 13 | كوب زيت | ------------ |
| 14 | بندق | A194-2H، A194-8 |
| 15 | عقارب | QT400-18 |
| 16 | قفل الجوز | A194-2H |
| 17 | ييبولت | A193-B8 ، B7 |
| 18 | انسكاب دبوس | F304 |
