مقدمة:

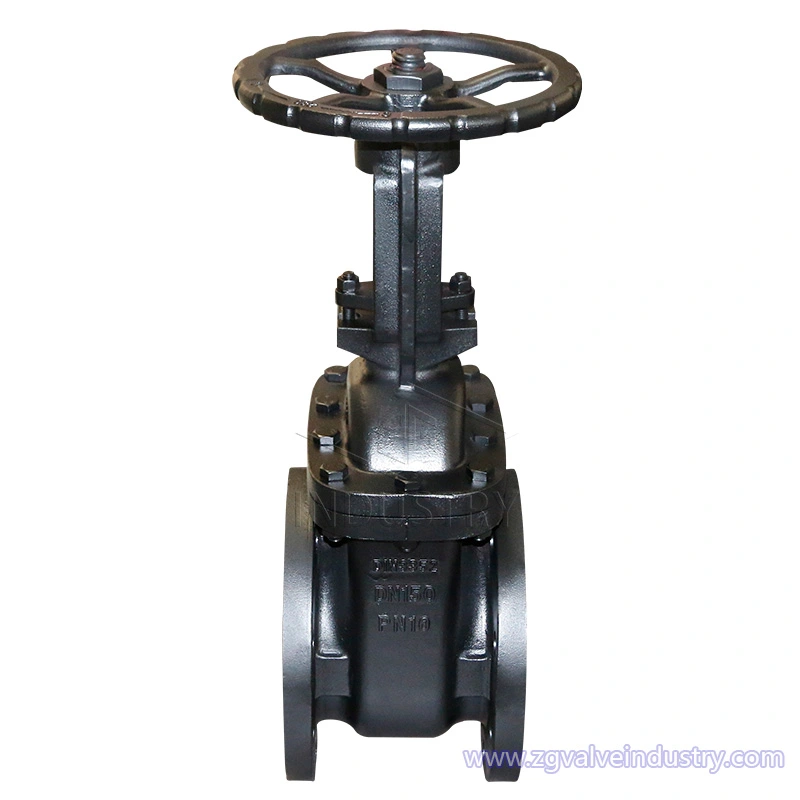

جزء الفتح والإغلاق من صمام البوابة عبارة عن بوابة. اتجاه حركة البوابة عمودي على اتجاه السائل. يمكن فقط فتح صمام البوابة بالكامل وإغلاقه بالكامل ، ولا يمكن ضبطه أو خنقه. البوابة لها سطحان مانع للتسرب. يشكل سطحي الختم لصمام البوابة النموذجي الأكثر استخدامًا إسفينًا. تختلف زاوية الإسفين مع معلمات الصمام ، عادةً 50 ، و 2 ° 52 'عندما تكون درجة الحرارة المتوسطة غير عالية. يمكن تحويل بوابة صمام البوابة الإسفينية إلى بوابة كاملة تسمى البوابة الصلبة ؛ يمكن أيضًا تحويله إلى بوابة يمكنها إنتاج قدر صغير من التشوه لتحسين قدرتها على التصنيع والتعويض عن انحراف زاوية سطح الختم أثناء المعالجة. تسمى اللوحة البوابة المرنة.
سمات:
1. اختيار رائع للمواد ، بما يتماشى مع المعايير ذات الصلة ، والمواد عالية الجودة.
2. يلبي الصمام متطلبات المعيار ، مع إحكام موثوق به ، أداء ممتاز ومظهر جميل.
3. زوج الختم متقدم ومعقول. تتميز أسطح الختم للبوابة ومقعد الصمام بالموثوقية والصلابة العالية ومقاومة التآكل ومقاومة درجات الحرارة العالية ومقاومة درجات الحرارة العالية. مقاومة جيدة للتآكل والخدش والعمر الطويل.
4. بعد المعالجة بالتبريد والتلطيف والنترة السطحية ، فإن ساق الصمام يتمتع بمقاومة جيدة للتآكل ، ومقاومة للخدش ومقاومة للتآكل.
5. إنها تتبنى هيكل بوابة مرن من النوع الإسفيني ، الأقطار المتوسطة والكبيرة مجهزة بمحامل دفع ، الاحتكاك صغير ، ومجهز بالتشغيل اليدوي للتأثير ، والذي يمكن فتحه وإغلاقه بسهولة.
مزايا التصميم:
1. مقاومة السوائل صغيرة ، وسطح الختم أقل نحى وتآكلًا بواسطة الوسيط.
2. يوفر جهد الفتح والغلق.
3. لا يتم تقييد اتجاه تدفق الوسط ، ولا يزعج التدفق ، ولا يقلل الضغط.
4. شكل بسيط ، هيكل قصير الطول ، تكنولوجيا تصنيع جيدة ونطاق تطبيق واسع.
مجال التطبيق:
نطاق الحجم: DN40 إلى DN600
درجة الحرارة: （- 29 إلى 425 ℃
ضغط التشغيل المسموح به: PN10 / PN16
يستخدم صمام البوابة على نطاق واسع في مصانع البتروكيماويات والمعادن ومعالجة المياه ومحطات الطاقة الحرارية وغيرها من خطوط أنابيب النفط وبخار الماء لتوصيل أو قطع الوسيط في خط الأنابيب.
المواصفات الفنية:
1- الوجه: DIN3202-F4
2-حافة الحافة: DIN2532/2533/2501
التركيب والصيانة:
1. لا يُسمح باستخدام العجلات اليدوية والمقابض وآليات النقل للرفع ، كما يُحظر بشدة الاصطدام.
2. يجب تركيب صمام البوابة المزدوج عموديًا (أي أن ساق الصمام في الوضع الرأسي والعجلة اليدوية في الأعلى).
3. يجب فتح صمام البوابة مع الصمام الجانبي قبل الفتح (لموازنة فرق الضغط بين المدخل والمخرج وتقليل قوة الفتح).
4. يجب تركيب صمام البوابة بآلية التشغيل وفقًا لدليل المنتج.
5. إذا كان الصمام يتم فتحه وإغلاقه بشكل متكرر ، فقم بتشحيمه مرة واحدة على الأقل شهريًا.

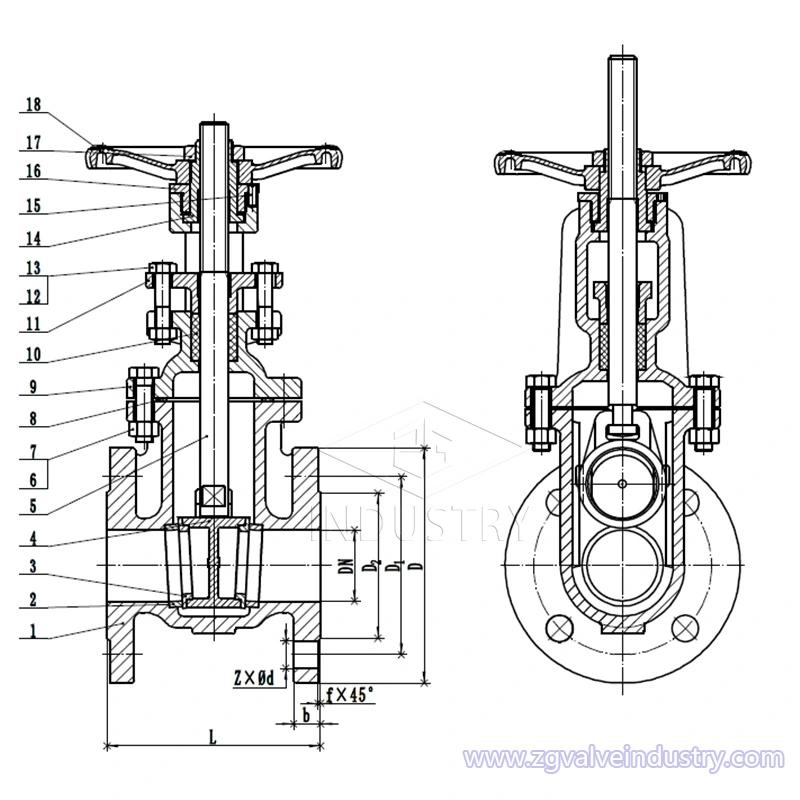

قائمة مواد
| جزء | مادة |
| الجسم | حديد الزهر / حديد الدكتايل |
| قرص | حديد الدكتايل / SS |
| مقعد | النحاس / البرونز / SS |
| إيقاف | SS / نحاس |
| يا الدائري | NBR |
| بندق | النحاس / البرونز |
