ميزات التصميم:
1 ، تلبية متطلبات المعايير المتقدمة والختم الموثوق به والأداء الممتاز والمظهر الجميل.
2 ، مطابقة الختم متقدمة ومعقولة. سطح الختم للبوابة ومقعد الصمام مصنوعان من سبيكة صلبة بصلابة مختلفة. الختم موثوق به وصلابة عالية ومقاومة التآكل ومقاومة درجات الحرارة العالية ومقاومة التآكل ومقاومة جيدة للخدش وعمر طويل.
3 ، بعد التبريد والتلطيف ومعالجة النيترة السطحية ، يتمتع ساق الصمام بمقاومة جيدة للتآكل ومقاومة للخدش ومقاومة التآكل.
4 ، يمكن استخدام معايير شفة الأنابيب المختلفة وأشكال سطح ختم شفة لتلبية الاحتياجات الهندسية المختلفة ومتطلبات المستخدم.

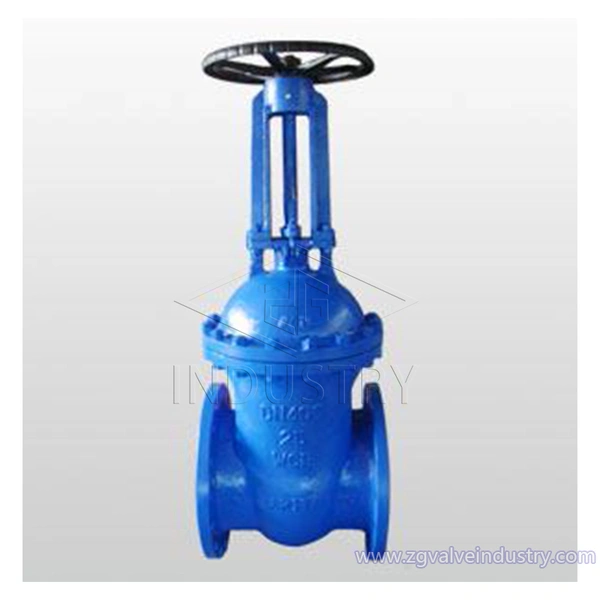

يتميز صمام ZG بمزايا واضحة مثل مفتاح الضوء ، وختم موثوق ، وذاكرة مرنة جيدة وعمر خدمة.
مجال التطبيق ：
نطاق الحجم: DN40 و DN300
درجة الحرارة: （- 29 إلى 425 ℃
ضغط التشغيل المسموح به: PN16 、 PN25 PN40
يستخدم صمام البوابة على نطاق واسع في مصانع البتروكيماويات والمعادن ومعالجة المياه ومحطات الطاقة الحرارية وغيرها من خطوط أنابيب النفط وبخار الماء لتوصيل أو قطع الوسيط في خط الأنابيب.
مواصفات الأداء ：
| الضغط الاسمي | PN16 | PN25 | PN40 |
| الضغط الاسمي | 1.6 ميجا باسكال | 2.5 ميجا باسكال | 4.0 ميجا باسكال |
| اختبار الشدة | 2.4 ميجا باسكال | 3.75 ميجا بكسل | 6.0 ميجا باسكال |
| عودة الختم | 1.76 ميجا باسكال | 2.75 ميجابكسل | 4.4 ميجا باسكال |
| اختبار الختم | 1.76 ميجا باسكال | 2.75 ميجابكسل | 4.4 ميجا باسكال |
| اختبار الغاز | 0.6 ميجا باسكال | 0.6 ميجا باسكال | 0.6 ميجا باسكال |
| درجة حرارة العمل | -29 ℃ ~ 425 ℃ | ||
| واسطة | WOG | ||
المواصفات الفنية:
1. معيار التصميم DIN EN12288-2003
2. وجها لوجه البعد DIN EN588-1: 1995
3. بُعد حافة الحافة DIN EN1092-1: 2002
4. معيار الاختبار DIN EN12266: 2003

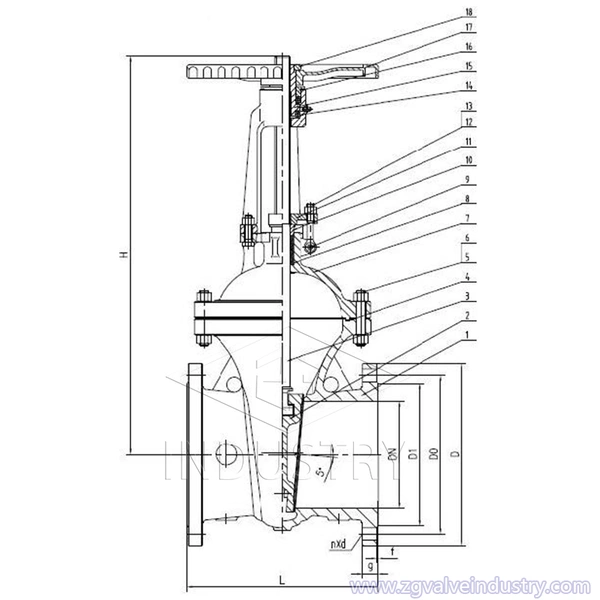

قائمة مواد
| رقم الصنف. | جزء اسم | تخصيص |
| 1 | الجسم | GG GS-C25 ، CF8 ، CF8M |
| 2 | قرص | GS-C25 ، CF8 ، CF8M |
| 3 | إيقاف | 13 كر ، F304 ، F316 |
| 4 | طوقا | مرنة الجرافيت + 304 |
| 5 | بولت | A193-B7 ، A193-B8 |
| 6 | بندق | A1942H، A194-8 |
| 7 | غطاء محرك السيارة | GG GS-C25 ، CF8 ، CF8M |
| 8 | التعبئة | مرونة الجرافيت |
| 9 | دبوس | CS SS304 SS316 |
| 10 | السدادة | GS-C25. SS304 SS316 |
| 11 | غطاء الغدة | 1.1191 |
| 12 | مفتاح بولت | A193-B7 ، A193-B8 |
| 13 | بندق | A1942H، A194-8 |
| 14 | كوب زيت | نحاس |
| 15 | البندق الجذعية | برونزية ، 304316 |
| 16 | تحمل كاليفورنيا | ص A105 ، F304 ، F316 |
| 17 | عقارب | A105، F304، F316 |
| 18 | قفل الجوز | 25 # SS304 SS316 |
