مقدمة:

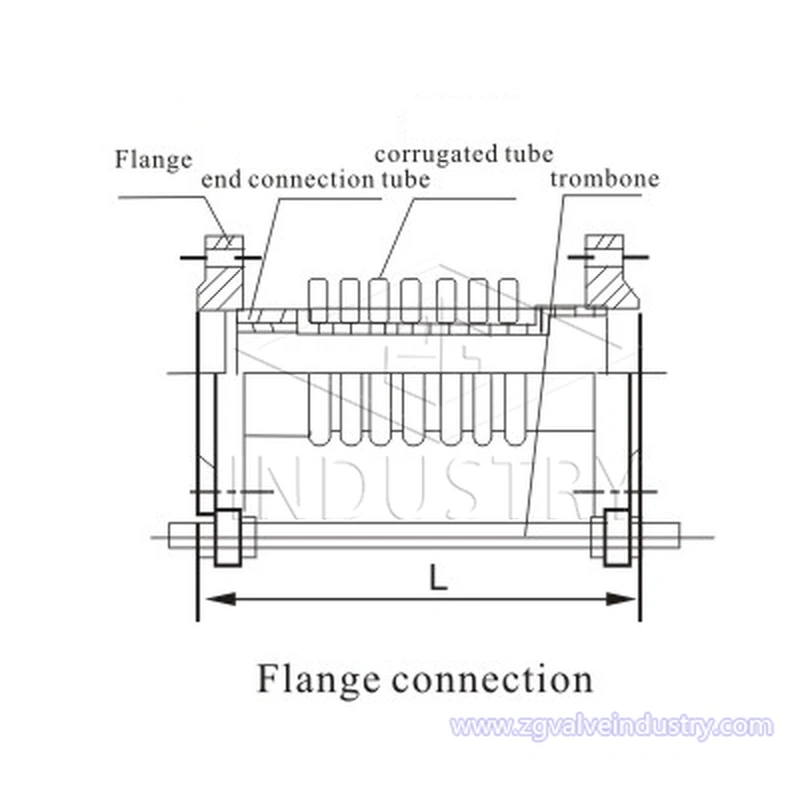

يسمى المعوض المموج أيضًا مفصل التمدد أو مفصل التمدد. وهي تتألف من منفاخ (نوع من العناصر المرنة) وملحقات مثل الأنابيب الطرفية والأقواس والشفاه والأنابيب وما إلى ذلك. تستخدم بشكل رئيسي في خطوط الأنابيب المختلفة ، ويمكنها تعويض الإزاحة الحرارية لخط الأنابيب والتشوه الميكانيكي وامتصاص الاهتزازات الميكانيكية المختلفة ، ولعب دور تقليل إجهاد تشوه خط الأنابيب وتحسين عمر خدمة خط الأنابيب. ينقسم وضع الاتصال للمعوض المموج إلى اتصال شفة ولحام.
مبدأ العمل:
المعوض المموج هو جهاز تعويض يستخدم لامتصاص تغيرات الأبعاد لخطوط الأنابيب أو القنوات أو الحاويات بسبب التمدد الحراري والانكماش باستخدام التمدد والانكماش الفعال للعناصر المرنة للمعوض المموج ، وينتمي إلى عنصر تعويض. يمكن أن تمتص الإزاحة المحورية والجانبية والزاوية.
سمات:
1. حد مرن عالي ، قوة شد وقوة إجهاد لضمان التشغيل الطبيعي للمنفاخ.
2. اللدونة الجيدة ، الحصول على صلابة وقوة كافيين من خلال عمليات المعالجة اللاحقة (تصلب العمل البارد ، المعالجة الحرارية ، إلخ).
3. مقاومة جيدة للتآكل ، وتلبية متطلبات العمل للمعوض منفاخ في بيئات مختلفة.
يكشف:
نظرًا لأن الأنواع المختلفة من المعوضات المموجة لها طرق تعويض مختلفة ، فهناك طرق تعويض محورية وجانبية وزاوية ومجمعة. بالنسبة للمعوض المموج مع إزاحات متعددة في نفس الوقت ، يجب تصنيع الإزاحات المختلفة للحصول على إجمالي الإزاحة المحورية المكافئة ، ويكون الاكتشاف للإزاحة المحورية المكافئة الإجمالية. بمعنى آخر ، فإن اكتشاف الإزاحة الاسمية للمعوض المموج هو اكتشاف إجمالي الإزاحة المحورية المكافئة.
إن الإزاحة الاسمية للمنافخ للأغراض العامة هي في الواقع سعة المنفاخ بالنظر إلى الإزاحة الاسمية والتشوه. بالنسبة لمفاصل التمدد (المعوضات) والمعوضات المصنوعة من المنفاخ ، يطلق عليها عادةً مبلغ التعويض ، والذي يعكس قدرة المنفاخ على امتصاص إزاحة النظام ويمثل أقصى قدرة تعويض للمنتج في ظل ظروف معينة. عندما تعمل المنفاخ بشكل طبيعي ، يجب أن تمتص إزاحة النظام وتنتج تشوهًا للإزاحة ، وفي الوقت نفسه ، يجب أن تضمن عددًا معينًا من دورات الإزاحة العادية الآمنة للعمل. لذلك ، في تصميم المنفاخ ، تم تصميم عدد معين من التمويجات وفقًا للإزاحة التي يمكن أن تتحملها كل موجة. عندما تحمل كل موجة حمل الإزاحة بالتساوي ولا يوجد حمل زائد محلي ، يمكن أن تعمل المنفاخ بشكل طبيعي. عندما يكون التصميم معقولاً ، يمكن ضمان دورة إزاحة عمل تصميم معينة.
نطاق التطبيق:
المعوض المموج هو نوع من عناصر التعويض. يمكن أن يمتص التمدد والانكماش الفعالان من منفاخ جسمه العامل التغيرات في الأبعاد الناتجة عن التمدد الحراري وانكماش خطوط الأنابيب والقنوات والحاويات وما إلى ذلك ، أو لتعويض الإزاحة المحورية والجانبية والزاوية لخطوط الأنابيب والقنوات والحاويات . يمكن استخدامه أيضًا لتقليل الضوضاء والاهتزاز. يستخدم على نطاق واسع في الهندسة الحديثة.
التثبيت والاستخدام:
1. يجب فحص نوع المعوض ومواصفاته وتكوينه قبل التثبيت ، ويجب أن يفي بمتطلبات التصميم.
2. بالنسبة للمعوضات ذات الأكمام الداخلية ، يجب توخي الحذر للتأكد من أن اتجاه الغلاف الداخلي متناسق مع اتجاه التدفق المتوسط. يجب أن يكون مستوى الدوران المفصلي لمعوض نوع المفصلة متسقًا مع مستوى دوران الإزاحة.
3. يجب أن يكون المعوض "محكم البرودة" ، ويجب إزالة المكونات الإضافية المستخدمة للتشوه المسبق بعد تركيب خط الأنابيب.
4. يُمنع منعًا باتًا استخدام طريقة تشويه المعوض المموج لضبط تحمل التثبيت لخط الأنابيب ، حتى لا يؤثر ذلك على الوظيفة العادية للمعوض ، ويقلل من عمر الخدمة ويزيد من حمل نظام الأنابيب ، والمعدات والمكونات الداعمة.
5. أثناء عملية التثبيت ، لا يُسمح بخبث اللحام بالتناثر على سطح غلاف الموجة ، ولا يُسمح بتلف غلاف الموجة بواسطة الآلات الأخرى.
6. بعد تثبيت نظام الأنابيب ، يجب إزالة مكونات التثبيت المساعدة الصفراء والمثبتات المستخدمة للتركيب والنقل على المعوض المموج في أسرع وقت ممكن ، ويجب تعديل جهاز الحد إلى الموضع المحدد وفقًا لمتطلبات التصميم ، بحيث يكون لنظام الأنابيب قدرة تعويض كافية.
7. يجب ألا تعلق جميع المكونات المنقولة للمعوض بمكونات خارجية أو تحد من نطاق حركتها ، ويجب ضمان الحركة الطبيعية لكل جزء متحرك.
8. أثناء الاختبار الهيدروليكي ، يجب تقوية إطار الأنبوب الثابت الثانوي في نهاية خط الأنابيب مع المعوض لمنع خط الأنابيب من التحرك أو الدوران. بالنسبة للمعوض المستخدم لوسط الغاز وخط الأنابيب المتصل به ، انتبه إلى ما إذا كان من الضروري إضافة دعم مؤقت عند ملء الماء. لا يتجاوز محتوى أيون كلوريد 96 من محلول تنظيف اختبار ضغط الماء 25 جزء في الدقيقة.
9. بعد انتهاء اختبار ضغط الماء ، يجب تصريف المياه المتراكمة في غلاف الموجة بأسرع ما يمكن ، ويجب تجفيف السطح الداخلي لقذيفة الموجة بسرعة.
10. يجب ألا تحتوي مادة العزل الملامسة لمنفاخ المعوض على الكلور.
