JIS 10 كيلو / 20 كيلو صمام الكرة الأرضية wcb / ss

ميزات التصميم:

المحور الجذعي لصمام الكرة الأرضية عمودي على سطح إحكام إغلاق مقعد الصمام. شوط فتح أو إغلاق جذع الصمام قصير نسبيًا ، وله إجراء قطع موثوق به للغاية ، مما يجعل هذا الصمام مناسبًا جدًا لقطع أو تعديل الوسيط واختناقه.

بمجرد أن يكون قرص الصمام الخاص بصمام الإغلاق في حالة مفتوحة ، لم يعد هناك اتصال بين مقعد الصمام الخاص به وسطح الختم لقرص الصمام ، ويكون له إجراء قطع موثوق للغاية. هذا النوع من الصمامات مناسب جدًا لقطع أو ضبط وتقليل الوسط. استخدام تيار. يجب تثبيت هذا النوع من الصمامات بشكل أفقي في خط الأنابيب.

بمجرد أن يكون صمام الإغلاق في حالة الفتح ، لا يوجد تلامس بين مقعده وسطح الغلق للقرص ، لذلك يكون سطحه المحكم أقل تآكلًا ميكانيكيًا ، لأن معظم مقاعد الصمامات والأقراص أسهل في الإصلاح أو الاستبدال ليس من الضروري إزالة الصمام بالكامل من خط الأنابيب عند إغلاق المكونات ، وهو مناسب جدًا للمناسبة التي يتم فيها لحام الصمام وخط الأنابيب معًا. لقد تغير اتجاه تدفق الوسط عبر هذا النوع من الصمامات ، وبالتالي فإن مقاومة التدفق للصمام الحابس أعلى من تلك الموجودة في الصمامات الأخرى.

مزايا:

1. الهيكل أبسط من صمام البوابة ، والتصنيع والصيانة أكثر ملاءمة.

2. سطح الختم ليس من السهل تآكله وخدشه ، وأداء الختم جيد. لا يوجد انزلاق نسبي بين فتحة الصمام وسطح إحكام إغلاق جسم الصمام عند الفتح والإغلاق ، وبالتالي فإن التآكل والخدوش ليست خطيرة ، وأداء الختم جيد ، وعمر الخدمة طويل.

3. عند الفتح والإغلاق ، تكون شوط القرص صغيرًا ، وبالتالي يكون ارتفاع الصمام الحابس أصغر من ارتفاع صمام البوابة ، لكن طول الهيكل أطول من طول صمام البوابة.

مجال التطبيق ：

نطاق الحجم: DN15 إلى DN600

درجة الحرارة: （- 29 إلى 425 ℃

ضغط التشغيل المسموح به: JIS 10K / 20K

يمكن استخدام صمام الكرة الأرضية للمواد المختلفة للمياه ، والبخار ، والزيت ، وحمض النيتريك ، وحمض الخليك ، ووسط الأكسدة ، واليوريا وغيرها من الوسائط.

المواصفات الفنية:

1.معيار التصميم: JISB2071 ؛ ASME B16.34

2 شفة التوصيل: JIS B2220

3. وجها لوجه: JIS B2002

4-الاختبار والتفتيش: JIS B2003

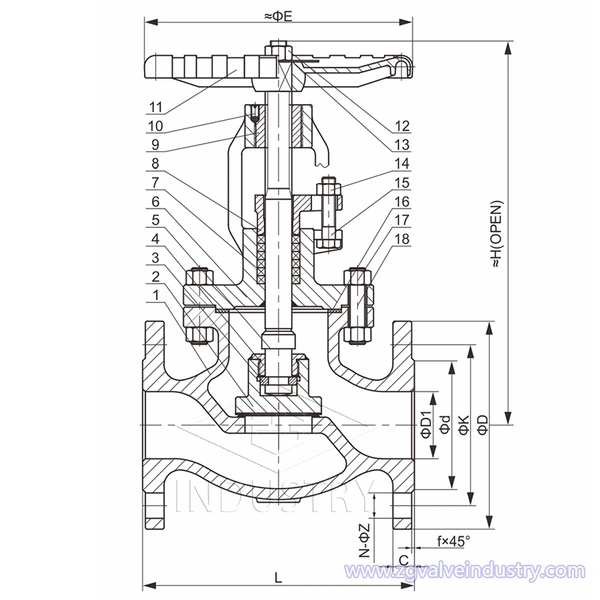

قائمة مواد
