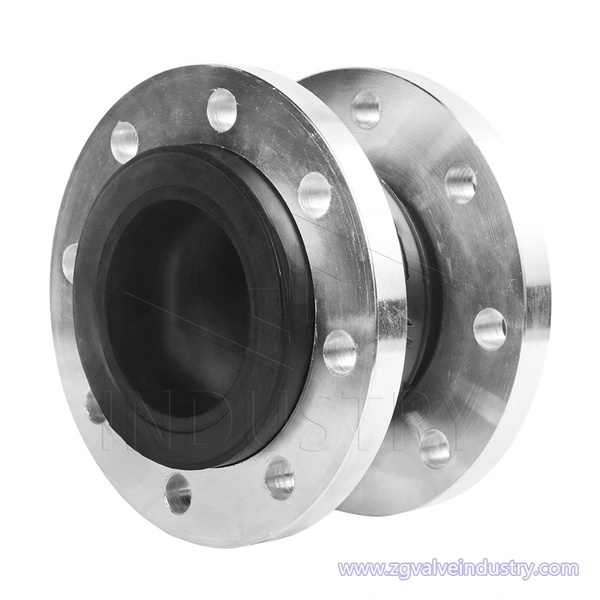

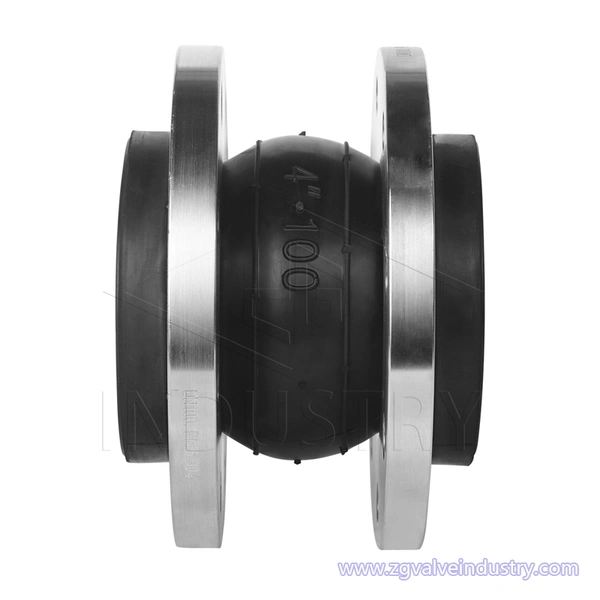

kxt نوع واحد المجال مرن المطاط المشترك

ميزات التصميم:

1. صغيرة الحجم وخفيفة الوزن ومرونة جيدة وسهلة التركيب والصيانة.

2. بعد التركيب ، يمكن أن تمتص الإزاحة الأفقية والمحورية والزاوية الناتجة عن إهتزاز خط الأنابيب. لا يقتصر على عدم تركيز خط الأنابيب والشفة غير المتوازية.

3. بعد التركيب ، يمكنها تقليل الضوضاء الناتجة عن إهتزاز الأنابيب ، المضخات ، إلخ ، ولها قدرة امتصاص إهتزاز قوية.

4. إن الوصلة المطاطية غير الملحومة ذات الضغط العالي يمكن أن تمنع بشكل أكثر فعالية الوسيط المسبب للتآكل من تآكل الجدار الداخلي للمفصل المطاطي في درجات الحرارة العالية ، وأنابيب مقاومة الأحماض والقلويات ، ومقاومة الزيت ، وتحسين عمر الخدمة.

مجال التطبيق ：

نطاق الحجم: 1 1/4 "-48" / DN40-DN1200

أقصى درجة حرارة: -15 درجة مئوية - (+) 120 درجة مئوية

ضغط التشغيل المسموح به: 0.25 ميجا باسكال / 0.6 ميجا باسكال / 1.0 ميجا باسكال / 1.6 ميجا باسكال / 2.5 ميجا باسكال / 6.4 ميجا باسكال

تتميز الوصلات المطاطية ZG بأداء شامل جيد وتستخدم على نطاق واسع في المشاريع الأساسية مثل الصناعة الكيميائية ، والبناء ، وإمدادات المياه ، والصرف ، والبترول ، والصناعات الخفيفة والثقيلة ، والتبريد ، والصرف الصحي ، والسباكة ، والحماية من الحرائق ، والطاقة الكهربائية. وفقًا للمواد المختلفة ، يمكن تصنيعها في أنواع مختلفة مثل مقاومة الأحماض ، ومقاومة القلويات ، ومقاومة التآكل ، ومقاومة الزيت ، ومقاومة درجات الحرارة العالية ، ومقاومة الإشعاع ، ومقاومة التآكل ، ومقاومة الشيخوخة ، والتي يمكن تكييفها مع مختلف الوسائط والبيئات.

سمات:

1. يمكن وضع المتطلبات الخاصة وفقًا لرسومات المستخدم ، معيار شفة GB / T9115.1-2000 ، إنتاج قياسي (GB ، HG ، ANSl ، DIN ، BS ، EN ، JIS) للشفة. جسم مطاطي لـ NR و EPDM و CR و IIR و NBR و VITON. إلخ.

2. عند استخدام إمداد المياه المعلق فوق DN200 ، يجب أن يكون الأنبوب ثابتًا أو ثابتًا دعامة ، أو يجب تركيب جهاز سحب.

3. عند استخدام الوصلات المطاطية ، يجب أن تكون الحافة المقابلة شفة الصمام أو شفة GB / T9115.1 (RF).

المواصفات الفنية:

معيار التصميم ： GB / T26121

وجها لوجه البعد ： GB / T26121

نوع الاتصال ： GB / T9115.1-2000 ، HG ، ANSI ، DIN ، BS ، EN ، JIS

معيار الاختبار ： GB / T26121

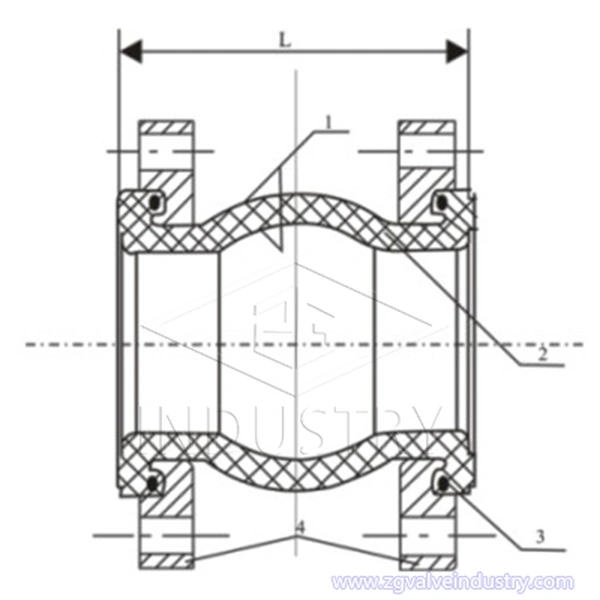

قائمة مواد
