تله بخار شناور توپ (pn16، pn25، pn40)

تله بخار شناور توپ (pn16، pn25، pn40)

محدوده اندازه: 1/2 \"-6\"/DN15-DN100

فشار: PN16/PN25/PN40

مواد بدنه: ASTM/A216/WCB

مواد دیسک: SS 304

مواد صندلی: SS 304

مواد شناور توپ: SS 304

پرداخت: T/T، D/P یا L/C

زمان تحویل: 5-30 روز

Description

ویژگی های طراحی:

بزرگترین مزیت تله بخار از نوع شناور اهرمی این است که تحت تأثیر نوسان فشار، دما و جریان میعانات قرار نمی گیرد. به طور مداوم تخلیه می شود و در صورت وجود آب تخلیه می شود. حداقل درجه خنک کننده 0 ℃ است که می تواند تجهیزات گرمایشی را به بهترین بازده کاری برساند.

نشیمنگاه دریچه تله بخار شناور اهرمی همیشه زیر سطح مایع است تا یک آب بندی آب بدون نشت بخار ایجاد کند. حداقل فشار کاری آن 0.01 مگاپاسکال است و حداکثر نرخ فشار برگشتی ≤85٪ است. یک دستگاه اگزوز در داخل وجود دارد و اهرم شناور تله بخار پیشرفته ترین عنصر دیافراگمی را به کار می گیرد زیرا دریچه خروج هوای خودکار که می تواند به طور خودکار گاز غیر متراکم را حذف کند بسیار حساس است، دارای کیفیت کار بالا و عمر طولانی است.

تله با ساختار صندلی دو سوپاپ متعادل طراحی شده است که می تواند به حجم کم و جابجایی زیاد برسد. مخصوصاً برای زهکشی مانع بخار تجهیزات گرمایشی بزرگ و تجهیزات ایستگاه تبادل حرارتی مناسب است. این اولین انتخاب برای تله های بخار برای تجهیزات گرمایشی بزرگ است.


زمینه ی کابرد:

محدوده اندازه: 1/2"-6"/DN15-DN250

دما: ≤425℃

فشار عملیاتی مجاز: PN16/PN25/PN40

دامنه کاربرد تله: هدف: خط لوله بخار، تجهیزات بخار، خط لوله گرمایش، خط لوله گرمایش، خط لوله میعانات.

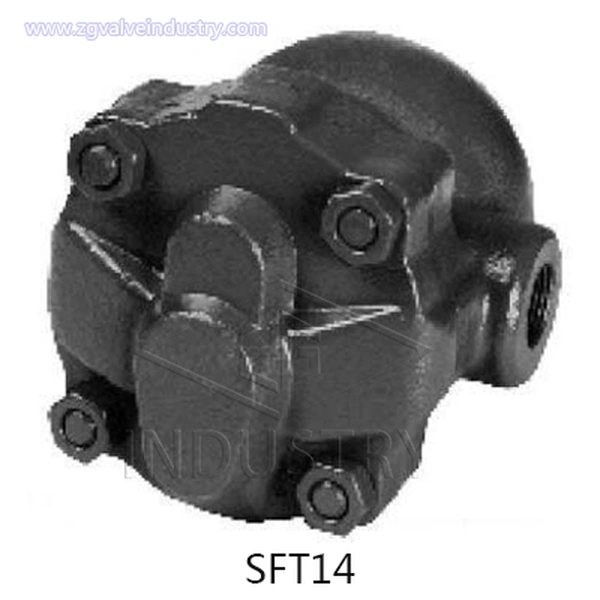

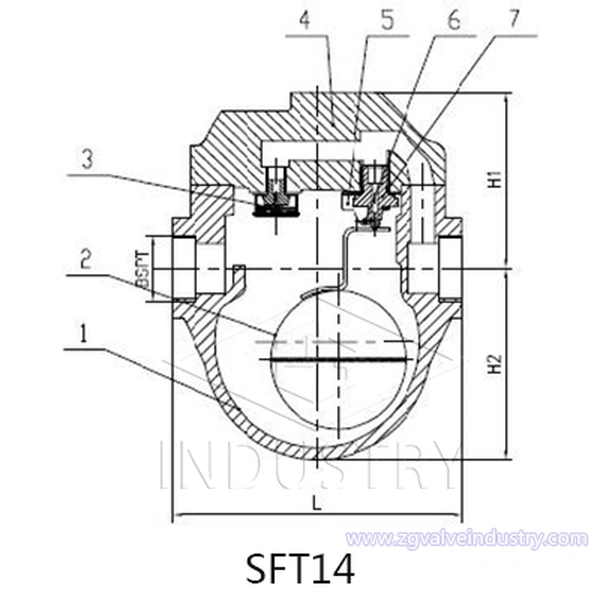

18.1 SFT14 四合一.jpg

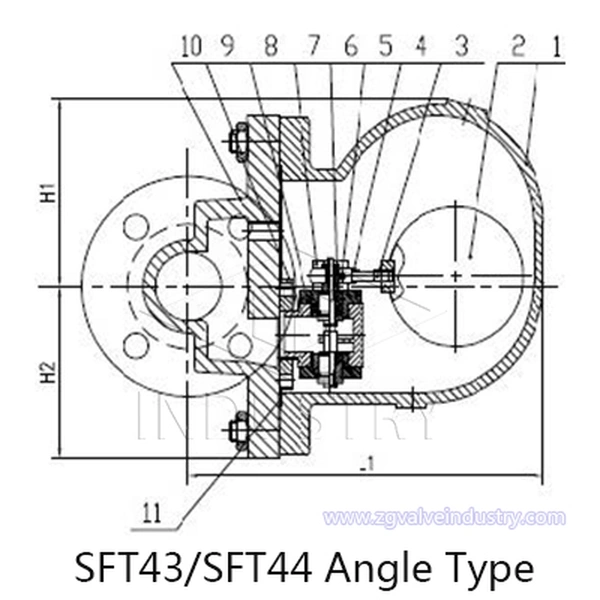

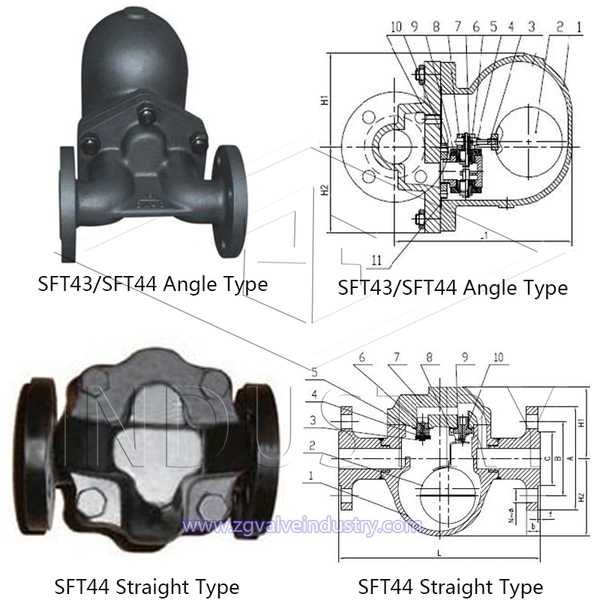

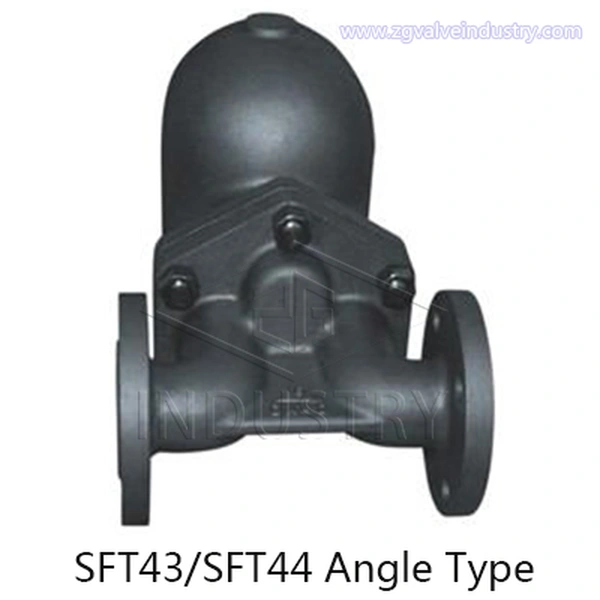

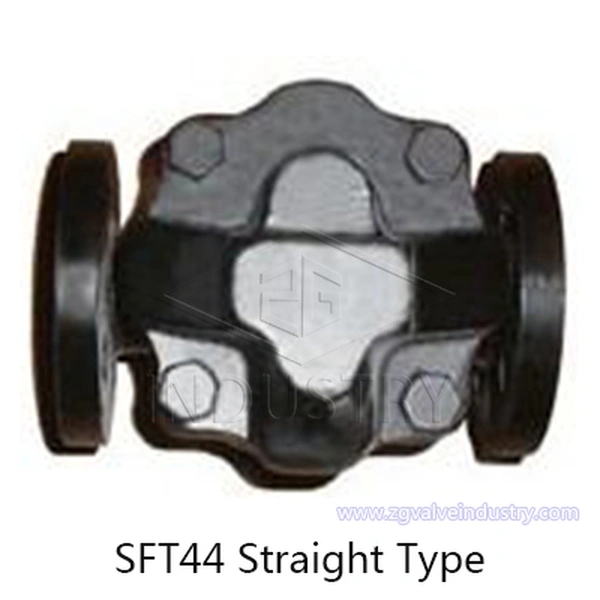

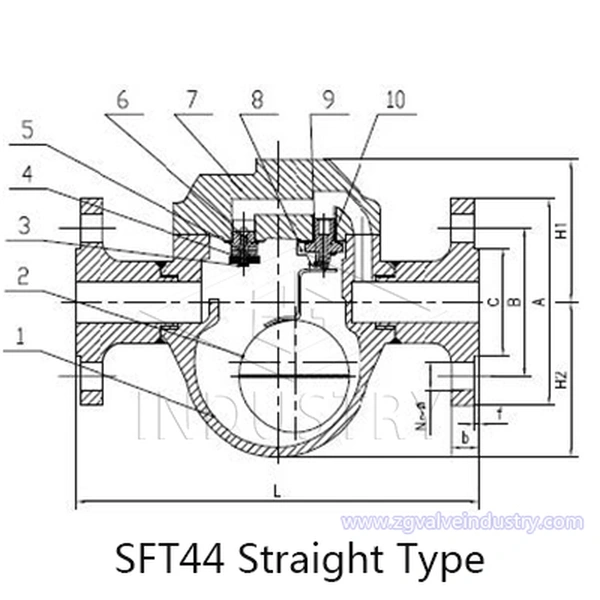

18.2 SFT43SFT44 四合一.jpg

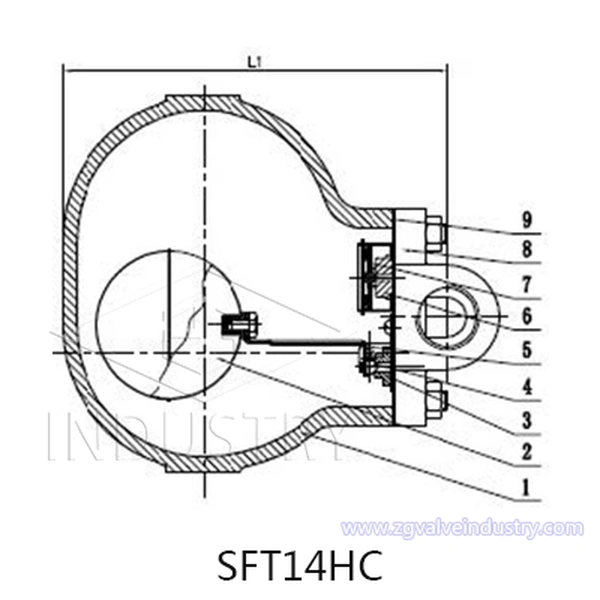

لیست مواد

نام قطعهمشخصات
بدنASTM A216 WCB
پیچ2Cr13
براکت2Cr13
صندلیSS 304
شناور توپSS 304
دیسکSS 304
واشرگرافیت
کاپوتASTM A216 WCB
دریچه هواهاستلوی
اهرمSS 304
