دریچه دروازه چاقوی پنرماتیک

ویژگی های طراحی:

شیر دریچه چاقویی به شیر دروازه چاقویی، شیر دروازه چاقویی، شیر دوغابی، شیر گلی نیز گفته می شود و قسمت باز و بسته کننده آن دروازه است. جهت حرکت دریچه دریچه دروازه چاقویی عمود بر جهت سیال است و محیط توسط یک دروازه تیغه ای شکل که می تواند مواد الیافی را برش دهد بریده می شود.

شیر دروازه چاقویی با مزایای اندازه کوچک، مقاومت در برابر جریان کوچک، وزن سبک، نصب آسان، جداسازی آسان و غیره، مقاومت جریان زیاد، وزن سنگین و غیره شیرهای دروازه معمولی، شیرهای دروازه تخت، شیرهای توپی را به طور کامل حل می کند. ، شیرهای گلوب، شیرهای تنظیم کننده، شیرهای پروانه ای و ... مشکلات سخت مانند نصب سخت و مساحت زیاد. پس از ظهور دریچه های چاقویی، تعداد زیادی از شیرهای قطع کننده عمومی و شیرهای تنظیم تعویض شده اند.

شیر دروازه چاقو دارای فضای نصب کوچک، فشار کاری کم، جمع آوری زباله آسان نیست و قیمت پایین است.

هنگامی که دریچه چاقویی بسته است، سطح آب بندی فقط می تواند برای آب بندی به فشار متوسط ​​تکیه کند، یعنی برای اطمینان از آب بندی، سطح آب بندی دروازه را در مقابل صندلی سوپاپ در طرف دیگر فشار دهید. سطح آب بندی این خود آب بندی است. اکثر شیرهای دروازه ای آب بندی اجباری اتخاذ می شود، یعنی زمانی که دریچه بسته می شود، دروازه باید با نیروی خارجی به صندلی شیر فشار داده شود تا از سفتی سطح آب بندی اطمینان حاصل شود. این نوع شیر به طور کلی باید به صورت عمودی در خط لوله نصب شود.

زمینه ی کابرد:

محدوده اندازه: 1 1/2"-48"/DN40-DN1200

دما: （-）29 ℃ تا (+) 120 ℃

فشار عملیاتی مجاز: PN10/PN16

دامنه کاربرد شیر دروازه چاقویی عبارت است از:

1. معدن، شستشوی زغال سنگ، صنعت آهن و فولاد برای خطوط لوله شستشوی زغال سنگ، خطوط لوله دوغاب فیلتر و غیره، خطوط لوله تخلیه خاکستر استفاده می شود.

2. دستگاه تصفیه - مورد استفاده برای فاضلاب، گل، خاک و آب شفاف با مواد معلق.

3. صنعت کاغذ برای هر قوام خمیر، مواد و مخلوط آب استفاده می شود.

4. زدودن نیروگاه - مورد استفاده برای دوغاب خاکستر.

مشخصات عملکرد:

مشخصات فنی:

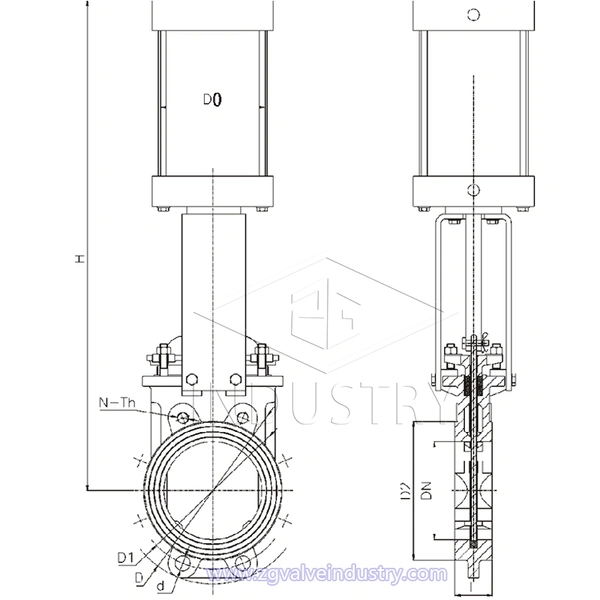

ابعاد فلنج انتهایی GB/T9113.1

لیست مواد
