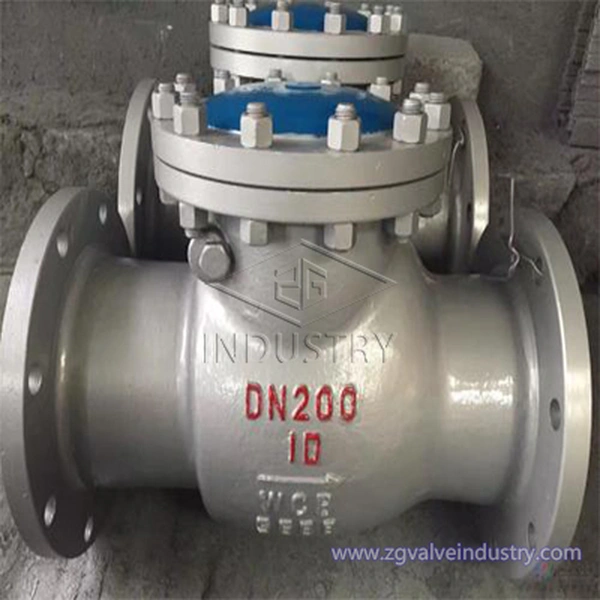

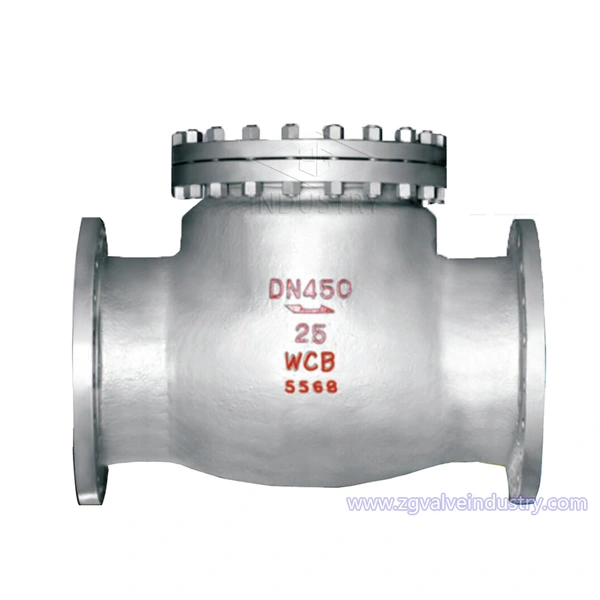

سوپاپ چک سوئینگ فلنج gb wcb/ss

zg valve gb flange swing check valve wcb/ss(dn15-dn1200)، گواهی تجهیزات فشار ce، تست فشار متعدد، گارانتی دو ساله، انواع مواد موجود است.

محدوده اندازه: 2 \"-20\"/DN50-DN500

عملکرد: دستی، دنده اریب، پنوماتیک، موتور الکتریکی

فشار کاری: PN10/PN16/PN25/PN40/PN64

مواد بدنه: WCB/CF8/CF8M

مواد دیسک: WCB+13Cr/WCB+STL/CF8/CF8M

مواد درپوش: WCB/CF8/CF8M

مواد ساقه: F6a/F304/F316

پیچ چشمی: B7

کاربرد: آب، نفت و گاز

تست پوسته: 1.5 بار

تست صندلی: 1.1 بار

پرداخت: T/T، D/P یا L/C


Description

ویژگی های طراحی:

دریچه های چک دریچه هایی هستند که سیال را از جریان برگشتی متوقف می کنند. دیسک را می توان با فشار مایع باز کرد. و سپس مایع از ورودی به سمت خروجی می رود. هنگامی که فشار ورودی کمتر از خروجی باشد، دیسک را می توان به طور خودکار بست و جریان برگشت سیال را متوقف کرد.

سوپاپ بازرسی نوسان ساختار نوسانی داخلی را اتخاذ می کند. تمامی قسمت های باز و بسته کننده شیر در داخل بدنه شیر تعبیه شده و به بدنه شیر نفوذ نمی کند. به جز واشر آب بندی و حلقه آب بندی در فلنج میانی، کل نقطه نشتی وجود ندارد و از احتمال نشتی شیر جلوگیری می کند. بازوی چرخان سوپاپ برگشتی یک ساختار اتصال کروی در اتصال بین بازوی راکر و فلپ سوپاپ اتخاذ می کند، به طوری که فلپ سوپاپ دارای درجه آزادی خاصی در محدوده 360 درجه است و موقعیت میکرو مناسبی وجود دارد. جبران خسارت.

برای محیط های تمیز مناسب است، نه برای محیط های حاوی ذرات جامد و ویسکوزیته بالا.


ویژگی های شیر چک ZG:

1. ساختارهای منطقی، آب بندی قابل اعتماد. ساختار محصول معقول است، مهر و موم قابل اعتماد است، و عملکرد خوب است.

2. مهر و موم آلیاژی سخت، عمر طولانی. سطح آب بندی با آلیاژ سخت جوش داده شده است که مقاومت در برابر سایش خوب و عمر طولانی دارد.


زمینه ی کابرد:

محدوده اندازه: 2"-20"/DN50-DN500

دما: (-)29 ℃ تا 425 ℃

فشار عملیاتی مجاز: PN10/PN16/PN25/PN40/PN64

بررسی شیر برای استفاده در صنایع پتروشیمی، شیمیایی، منسوجات فیبر، پلاستیک، کاغذ سازی، صنعت برق، فولاد، لاستیک و سیستم های گاز.


مشخصات فنی:

1. استاندارد طراحی: GB/T 12235

2. چهره به چهره: GB/T 12221

3. انتهای فلنج RF: JB/T79 GB/T9113 HG/T9092

4. بازرسی و تست: GB/T13927 JB/T9092

5. فشار-دمای: GB9131

6. متوسط: قابل احتراق، انفجار، مایع سمی، روغن و مایع رسانای گرما.


1T 800ss.jpg

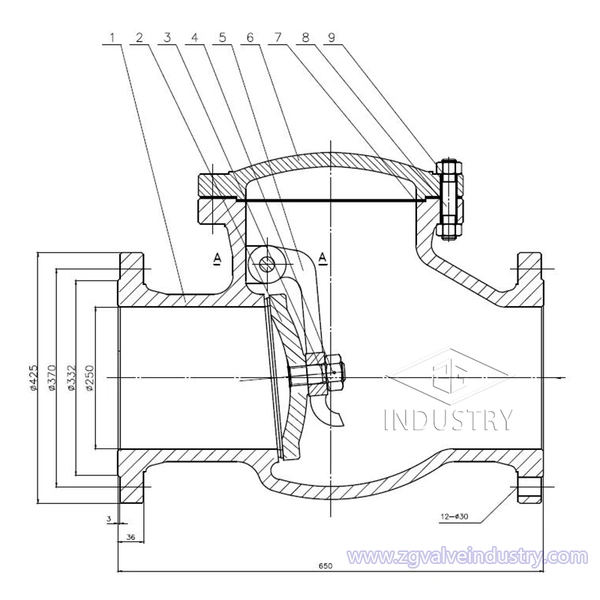

لیست مواد

قسمت مواد
بدن WCBCF8CF8M
دیسک WCB+13Cr/WCB+STLCF8CF8M
کلاه لبه دارWCBCF8CF8M
ساقه F6aF304F316
پیچ چشمیB7
