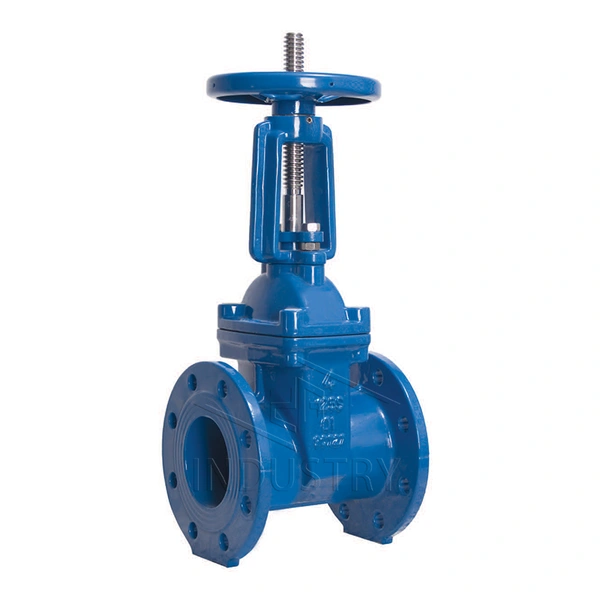

شیر دروازه ای نشیمنگاهی ارتجاعی ساقه بالارونده awwa c515/c509 250psi

شیر zg awwa c515/c509 250psi دریچه دریچه ای ارتجاعی با ساقه بالارونده (dn40-dn600)، گواهی تجهیزات تحت فشار ce، 10 روش بازرسی، تست های فشار متعدد، گارانتی دو ساله، انواع مواد موجود است.

محدوده اندازه: 1 1/2 \"-24\"/DN40-DN600

فشار: -100Kpa تا 1600Kpa

مواد بدنه: داکتیل آهن AS 1831 500-7

مواد پوشش گوه: NBR /EPDM EN 681-1

مواد گوه: چدن داکتیل AS 1831 500-7

مواد ساقه: فولاد ضد زنگ X20 Cr13

پرداخت: T/T، D/P یا L/C

زمان تحویل: 5-30 روز

Description

ویژگی های طراحی:

1- بدنه و کاپوت چدن داکتیل برای استحکام بالا و مقاومت در برابر ضربه. پوشش اپوکسی باند شده فیوژن و بدنه سوپاپ برای محافظت در برابر خوردگی عمر طولانی. مستقیم از طریق سوراخ کامل برای جلوگیری از تله زباله، مقاومت در برابر جریان کوچک.

2، گوه چدن داکتیل در داخل و خارج کاملاً لاستیکی شده با EPDM یا NBR ولکانیزه شده، مناسب برای آب آشامیدنی.

3، واشر لاستیکی برای طول عمر و محافظت از پیچ و مهره های کاپوت، بست های جدا شده برای محافظت در برابر خوردگی.

4، ساقه فولاد ضد زنگ با رزوه نورد برای استحکام بالا و مقاومت در برابر خوردگی **.

5، امکان آب بندی پشتی برای امکان تعویض مهر و موم ها تحت فشار کامل عملیاتی.

6، واشر رانش پایین تر برای کاهش اصطکاک.

7. ریخته گری دیواره ضخیم غده آهن شکل پذیر، حلقه های O قابل تعویض.

8- محافظ گرد و غبار برای جلوگیری از ورود ناخالصی ها به سیستم آب بندی ساقه.

9، بوش برنجی برای تراز، عملیات گشتاور کم.

10، مهره ساقه به سمت پایین مونتاژ شده است.

11، شیر با چرخ دستی یا شفت لخت با کلاهک مربعی عرضه می شود. گشتاور عملیاتی کم، باز و بسته شدن آسان.


زمینه ی کابرد:

محدوده اندازه: DN40 و DN600

حداکثر دما: 80 درجه سانتیگراد

فشار عملیاتی مجاز: PN10، PN16، PN25

شیر دروازه ای برای استفاده در آبیاری، خدمات عمومی، HVAC و سیستم های آب


امکانات:

ساقه و یوغ بیرونی (OS&Y)

مهر و موم ساقه با O-ring

کاپوت پیچ، سوراخ کامل

گوه محصور شده لاستیکی، مهره گوه برنجی.

پوشش اپوکسی فیوژن باند شده در داخل و خارج، آبی RAL 5017 ضخامت 200 میکرون

فشار کاری 250 PSI/17.2 بار سرد بدون ضربه


مشخصات فنی:

طراحی سوپاپ مطابق با AWWA C515، AWWA C509

ابعاد چهره به چهره مطابق با ANSI B16.10

تست هیدرولیک بر اساس AWWA C515، AWWA C509، ISO5208

حفاری فلنج استاندارد به ANSI B16.1، ANSI B16.42

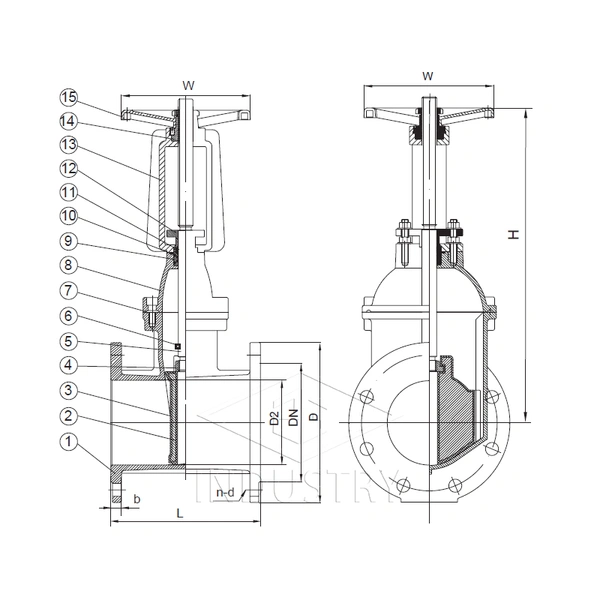

لیست مواد


مورد شماره.نام قطعهمشخصات
1بدنچدن داکتیل ASTM A536 65-45-12
2گوهچدن داکتیل ASTM A536 65-45-12
3پوشش گوه ایE EPDM ASTM D2000
4مهره گوه ایآلیاژ مس
5ساقهفولاد ضد زنگ X20 Cr13
6O حلقه پشت مهر و مومEPDM ASTM D2000
7واشر کاپوتEPDM ASTM D2000
8کاپوتچدن داکتیل ASTM A536 65-45-12
9بسته بندی چوب پنبهآلیاژ مس
10واشرEPDM ASTM D2000
11O-Ring پارکینگEPDM ASTM D2000
12فلنج غدهچدن داکتیل ASTM A536 65-45-12
13یوغچدن داکتیل ASTM A536 65-45-12
14آجیل ساقه ایآلیاژ مس
15چرخ دستیچدن داکتیل ASTM A536 65-45-12
