این شیر پروانه ای برای خطوط لوله نفت، شیمیایی، مواد غذایی، دارو، کاغذسازی، آب و برق، تامین آب و زهکشی، پالایش، انرژی و سایر خطوط لوله سیستم مناسب است. از این نوع شیر پروانه ای می توان به عنوان تجهیزات تنظیم کننده و قطع کننده روی خطوط لوله و ظروف مختلف خورنده و غیر خورنده گاز، مایع، نیمه سیال و پودر جامد استفاده کرد. این شیر پروانه ای به طور گسترده در سیستم های حفاظت در برابر حریق ساختمان های بلند و سایر سیستم های خط لوله که نیاز به نمایش وضعیت سوئیچ شیر دارند، استفاده می شود.
ویژگی های طراحی:
1. کوچک و سبک، آسان برای جدا کردن و نگهداری، و می تواند در هر موقعیت نصب شود.
2. ساختار ساده، عملیات فشرده 90 درجه، باز و بسته شدن سریع.
3. گشتاور عملیاتی کوچک، صرفه جویی در کار و سبک وزن.
4. برای رسیدن به آب بندی کامل، نشت تست گاز صفر است.
5. قطعات و مواد مختلف را انتخاب کنید، که می تواند برای انواع رسانه ها اعمال شود.
6. ویژگی های جریان تمایل به مستقیم بودن دارند و عملکرد تنظیم خوب است.
7-تعداد تست های باز و اختتامیه تا ده ها هزار می باشد و دستور طولانی دارد.
8. کلیه خطوط لوله با استفاده از شیرهای دروازه، شیرهای گلوب، خروس ها، شیرهای شلنگی و شیرهای دیافراگمی به ویژه در سیستم های حفاظت حریق ساختمان های مرتفع و سیستم های خط لوله که نیاز به نمایش وضعیت سوئیچ شیر دارند، با این شیر قابل تعویض هستند.
اصل کار
1. شیر پروانه سیگنال توسط چرخ دنده کرم و درایو کرم به چرخش شفت و صفحه پروانه برای باز و بسته شدن و کنترل جریان هدایت می شود.
2. چرخ دستی چرخ دنده کرم و درایو کرم را بچرخانید تا صفحه پروانه باز و بسته شود و جریان را تنظیم کنید. چرخ دستی در جهت عقربه های ساعت است تا دریچه را ببندد.
3. دو نوع میکرو سوئیچ در جعبه دنده حلزونی وجود دارد:
(1) دو کلید میکرو برای باز و بسته شدن در جعبه انتقال وجود دارد که به ترتیب در هنگام باز و بسته شدن کامل سوپاپ عمل می کنند و منبع تغذیه چراغ های نشانگر "باز بودن شیر" و "بستن سوپاپ" را روشن می کنند. اتاق کنترل ، تا بتواند وضعیت سوئیچ سوپاپ را به دقت نمایش دهد.
(2) در جعبه گیربکس، فقط یک دهانه حرکت میکرو در جهت بسته شدن وجود دارد (موقعیت بسته شدن کامل صفحه پروانه 0 درجه است). هنگامی که صفحه پروانه ای در موقعیت 0-45 درجه قرار دارد، میکرو سوئیچ عمل می کند و سیگنال بسته شدن شیر را صادر می کند. در موقعیت 45-90 درجه، یک جفت دیگر از کنتاکت های معمولی بسته می توانند سیگنال باز شدن سوپاپ را صادر کنند. باندل بادامک را می توان با میکرو سوئیچ با سرعت بالا برای نمایش موقعیت های مختلف صفحه پروانه ای تغییر داد.
زمینه کاربرد ：
دمای عملیاتی：
NBR: 0℃~+90℃
EPDM: - 20℃~+120℃
PTFE: -10℃~+150℃
عملیات:
DN50-DN250: اهرم
DN300-1200: دنده حلزونی
عملکرد اختیاری: اهرم، چرخ دنده حلزونی، پنوماتیک، موتور الکتریکی
کاربرد: فرآوری شیمیایی، کارخانه های نمک زدایی، آب آشامیدنی، پودر خشک، مواد غذایی و آشامیدنی، کارخانه های گاز، صنعت معدن HAVC، صنعت کاغذ، جابجایی شن و ماسه، آب دریا، صنعت قند، تصفیه آب فنی حرارتی، فاضلاب، گردش آب خنک کننده، هوای فشرده
مشخصات فنی ：
استاندارد طراحی:
EN 593، MSS SP67، API 609، BS5155
بعد چهره به چهره:
ISO 5752، EN 558، MSS SP67، API 609، DIN3202
استاندارد پایانی:
ANSI B16.1 Class125LB & B16.5 Class150LB
AS 2129 Table D & E BS 10 Table D & E
DIN 2501 PN6، PN10 و PN16
EN 1092 PN6، PN10 و PN16
ISO 2531 PN6، PN10 و PN16
ISO 7005 PN6، PN10 و PN16
KS B 1511 / JIS B 2210 5K & 10K
MSS SP44 CL. 150 لیتر AWWA C207
SABS 1123 Table 1000/3 & Table 1600/3
فلنج بالا: ISO5211
استاندارد تست: API 598، ISO 5208، EN 12266

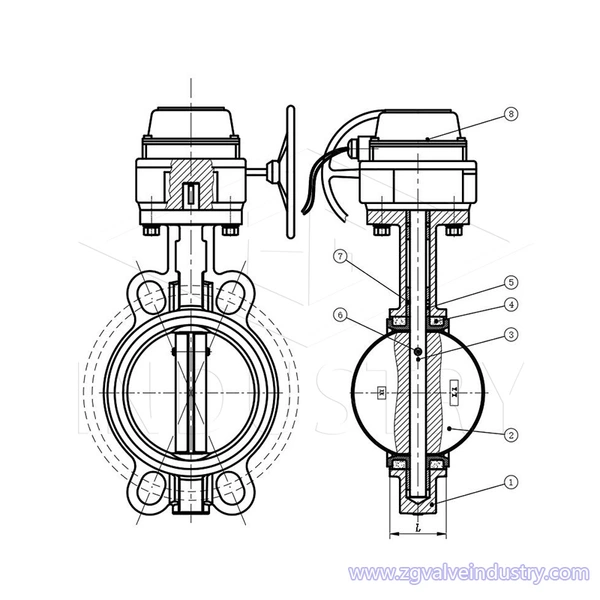

لیست مواد
| مشخصات مواد |
| نام قطعه | مواد |
| بدن | چدن، چدن داکتیل، WCB، SS304، SS316، برنز، آلیاژ آلومینیوم |
| صندلی | EPDM، NBR، PTFE، VITON، لاستیک |
| Dsic | چدن داکتیل، CF8، CF8M، WCB، برنز، آلیاژ آلومینیوم
|
| ساقه | 45#، 410، 420، 431، 304، 304L، 316، 316L، برنز، مونل، آلیاژ سخت |
