Caractéristiques de conception:

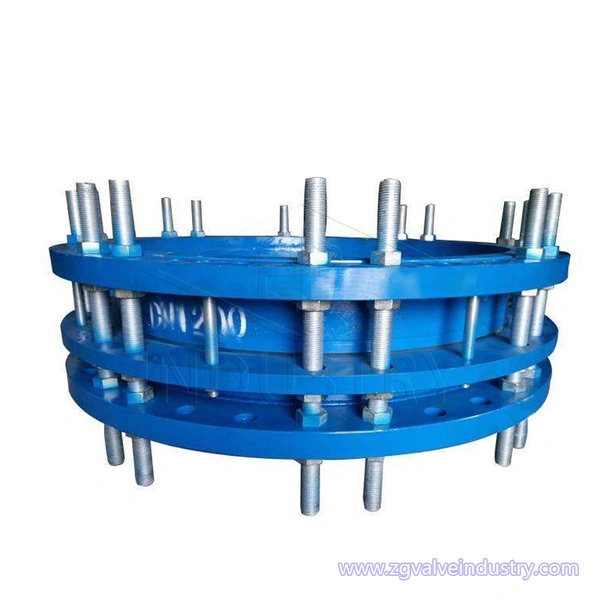

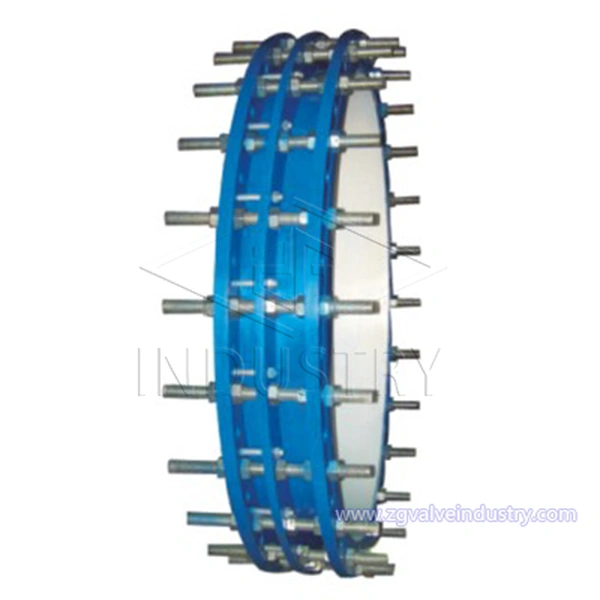

Le joint de transmission de force à double bride est composé d'un joint de dilatation à bride lâche, d'une bride de tuyau courte, d'une vis de transmission de force et d'autres composants, qui peuvent réduire la poussée de pression (force de plaque aveugle) des pièces connectées et compenser les erreurs d'installation du pipeline . Le joint de transmission de force ne peut pas absorber le déplacement axial.
Le raccordement électrique à double bride est principalement utilisé pour le raccordement à manchon libre des pompes, vannes et autres accessoires.
1. L'installation est simple et pratique, pratique pour l'installation de vannes et peut résister à la tension axiale du pipeline.
2. Le produit est fabriqué en métal coulé ou soudé, et une bague d'étanchéité trapézoïdale en caoutchouc est sélectionnée pour la partie de manchon lâche sous l'action du presse-étoupe et des boulons.
3. Utiliser le principe de la compression du caoutchouc et de la déformation élastique. Forcer la bague d'étanchéité à se déformer entre les parois extérieures du tube d'expansion du corps de joint pour une étanchéité statique.
4. Le métal et la bague d'étanchéité sont sélectionnés strictement en fonction des performances et des exigences de l'utilisateur. L'extérieur du matériau est recouvert d'une peinture anticorrosion à haute résistance et les boulons de connexion de chaque pièce sont en acier au carbone à haute résistance ou en acier inoxydable. Du fait qu'il y a un certain espace entre le corps et le tube télescopique, il a un certain déplacement axial et radial.
5. Dans le pipeline, il peut compenser et soulager efficacement la poussée du pipeline et de la plaque aveugle, et il peut également faciliter l'installation, la maintenance et le remplacement de la pompe à eau et de la vanne. C'est le produit de support le plus idéal dans l'industrie de l'installation et de l'exploitation de pipelines.
Champ d'application:
1. Parce que cette série de produits est fabriquée en métal, ils ont une résistance à la traction et à la compression élevée, des performances d'étanchéité souples supérieures et un chargement et un déchargement pratiques. Ils sont souvent utilisés dans l'énergie électrique et la métallurgie.
2. Les industries telles que l'approvisionnement en eau et le drainage et le traitement des eaux usées agissent principalement sur la connexion entre les pompes et les vannes et les tuyaux.
3. Il a un certain effet de déplacement multidirectionnel dans le fonctionnement du pipeline, ce qui peut soulager la poussée de la plaque aveugle dans le fonctionnement du pipeline et protéger le pipeline dans une certaine mesure, en particulier pour fournir une grande commodité pour l'installation et la maintenance du pipeline . Des joints de transfert de force doivent être utilisés à la sortie de la pompe et aux coins de la canalisation, car le joint de transfert de force peut transmettre la poussée de la plaque aveugle lorsque la pompe est démarrée à chaque partie de la pompe et de la canalisation à travers le boulon de transfert de force ( c'est-à-dire boulon à fil complet), afin d'éviter la poussée concentrée dans la canalisation ou Une force d'impact s'est produite à l'extrémité proximale de la pompe et a endommagé l'équipement.
Le joint de transmission de puissance à double bride convient au transport d'eau de mer, d'eau douce, d'eau froide et chaude, d'eau potable, d'eaux usées domestiques, de pétrole brut, de mazout, d'huile de graissage, d'huile raffinée, d'air, de gaz, de vapeur avec une température pas plus élevée que 250 degrés, et poudre particulaire, etc. moyen.
Notes d'installation:
Le joint de transmission de puissance à manchon lâche à double bride convient au raccordement avec la bride d'un côté et au soudage avec la canalisation de l'autre. Lors de l'installation, ajustez la longueur d'installation entre les deux extrémités du produit et le tuyau ou la bride. Après l'installation et le soudage, serrez les boulons du presse-étoupe en diagonale et uniformément pour en faire un tout avec un certain déplacement, ce qui est pratique pour l'installation et la maintenance. La taille est ajustée. Il peut transmettre la poussée axiale à l'ensemble du pipeline pendant le travail.
Spécifications techniques:
GB/T12465-2007

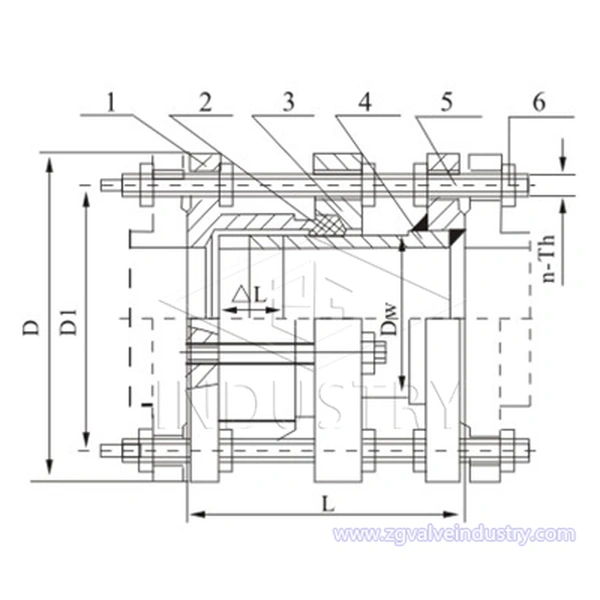

LISTE DE MATÉRIEL
| Numéro d'article | Nom | Quantité | Matériel |
| 1 | Corps de soupape | 1 | QT450-10/Q235A |
| 2 | Joint | 1 | NBR/EPDM/CR |
| 3 | Disciple | 1 | QT450-10/Q235A |
| 4 | Tuyau court limité | 1 | Q235A |
| 5 | Étalon | m | Q235A/35# |
| 6 | Noix | Tn | Q235A/20# |
