ansi cl150 / din / bs / jis10kウェーハタイプバタフライバルブ

zgによって特別に設計および製造されたウェーハバタフライバルブ(dn32-dn1200)は、din pn16、cl150、jis10k規格に同時に適合できます。在庫を準備するための最良の選択、100%圧力テスト、ce圧力機器認証。

サイズ範囲: DN32-DN1200

圧力: 5K / 10K / 150LB / PN10 / PN16

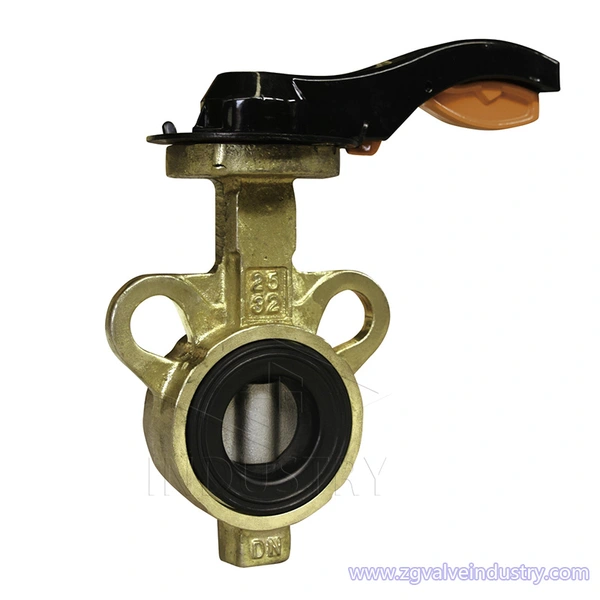

本体材質:鋳鉄、ダクタイル鋳鉄、WCB、SS304、SS316、青銅、アルミニウム合金

シート材質: EPDM、NBR、PTFE、VITON、ゴム

ディスク材料:ダクタイル鋳鉄、CF8、CF8M、WCB、青銅、アルミニウム合金

ステム材料: 45#、420、431、304、304L、316、316L、ブロンズ、モネル、硬質合金

シェルテスト:  1.5回

シートテスト:  1.1回

支払い:  T / T、D / PまたはL / C

リードタイム:  5-30日


Description

デザインの特徴:

ウェーハバタフライバルブのバタフライプレートは、パイプラインの直径方向に取り付けられています。

ウェーハバタフライバルブは、構造がシンプルで、サイズが小さく、軽量で、わずかな部品で構成されています。また、90°回転させることで素早く開閉でき、操作も簡単です。同時に、バルブは優れた流体制御特性を備えています。



応用分野

動作温度:

NBR:0℃〜+ 90℃

EPDM:-20℃〜+ 120℃

PTFE:-10℃〜+ 150℃

操作:

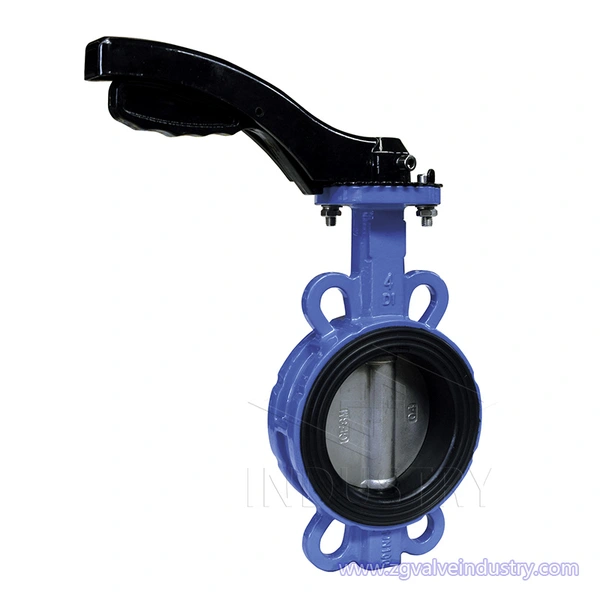

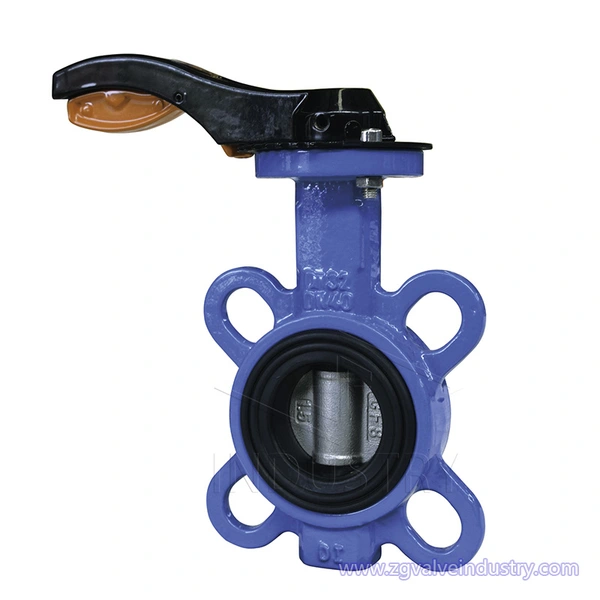

DN50-DN250:レバー

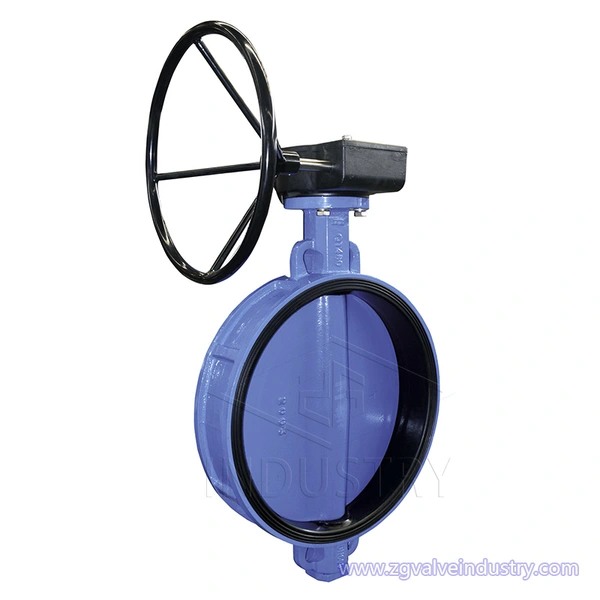

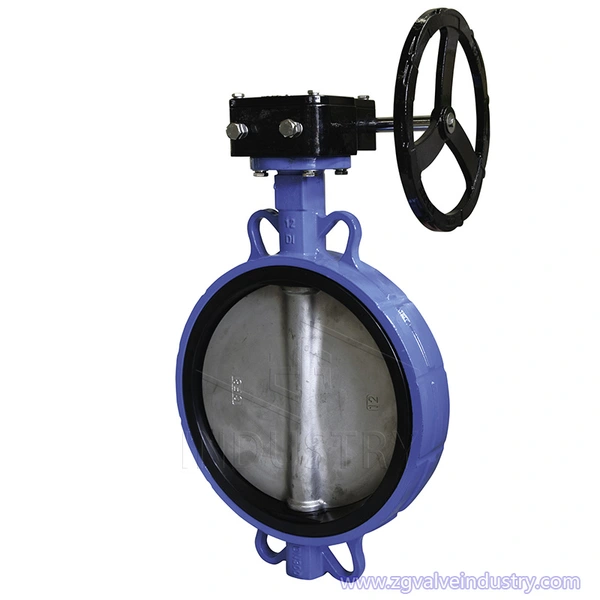

DN300-1200:ウォームギア

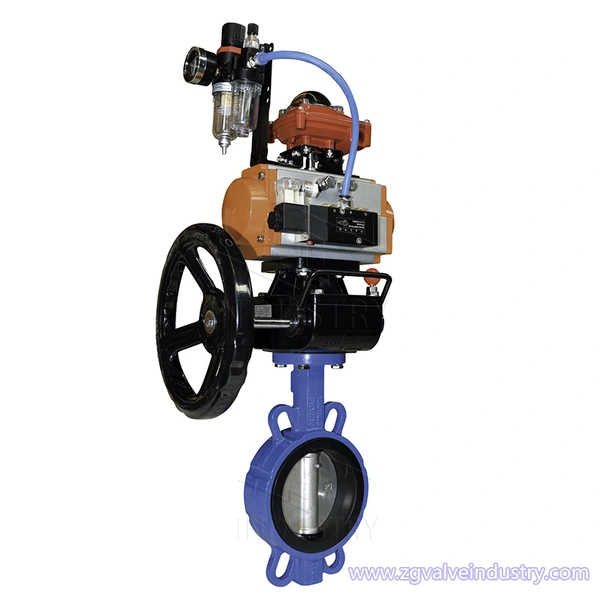

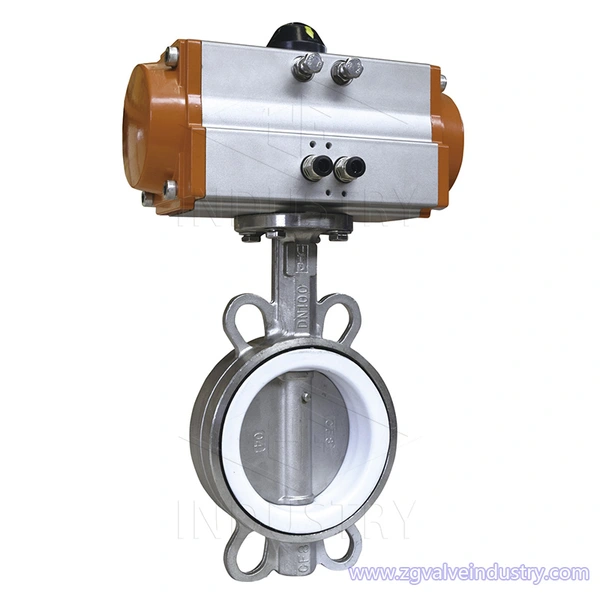

オプションの操作:レバー、ウォームギア、空気圧、電気電動

アプリケーション:化学処理、脱塩プラント、飲料水、乾燥粉末、食品および飲料、ガスプラント、HAVC鉱業、製紙業、砂処理、海水、砂糖産業、熱技術水処理、廃水、冷却水循環、圧縮空気



技術仕様
設計基準:

EN 593、MSS SP67、API 609、BS5155

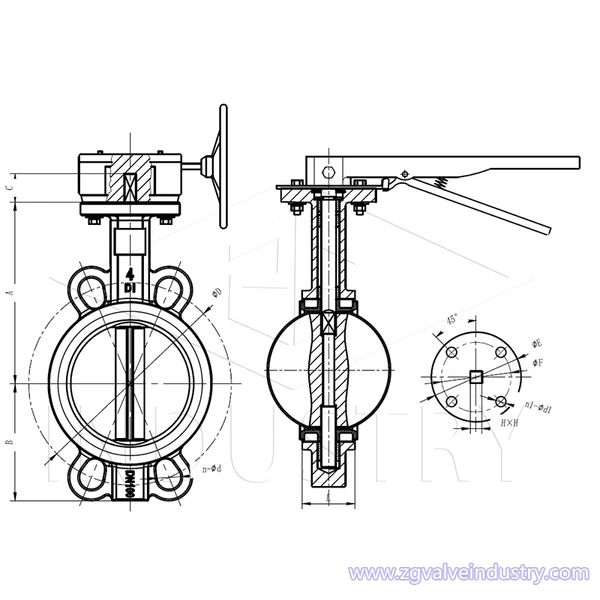

対面寸法:

ISO 5752、EN 558、MSS SP67、API 609、DIN3202

最終基準:

ANSI B16.1 Class125LB&B16.5 Class150LB

AS 2129表D&E BS 10表D&E

DIN 2501 PN6、PN10およびPN16

EN 1092 PN6、PN10およびPN16

ISO 2531 PN6、PN10およびPN16

ISO 7005 PN6、PN10およびPN16

KS B 1511 / JIS B 2210 5K&10K

MSS SP44CL。150LB AWWA C207

SABS1123表1000/3および表1600/3

トップフランジ:ISO5211

テスト標準:API 598、ISO 5208、EN 12266



材料リスト


材料仕様
部品名材料
鋳鉄、ダクタイル鋳鉄、WCB、SS304、SS316、青銅、アルミニウム合金
シートEPDM、NBR、PTFE、VITON、ゴム
Dsicダクタイル鋳鉄、CF8、CF8M、WCB、青銅、アルミニウム合金
45#、410、420、431、304、304L、316、316L、ブロンズ、モネル、硬質合金
