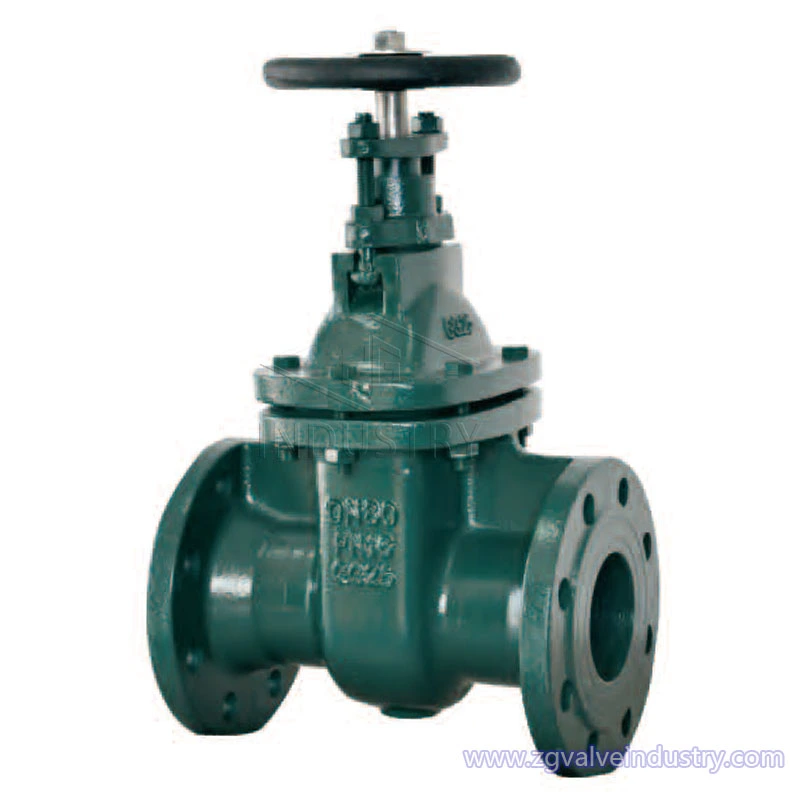

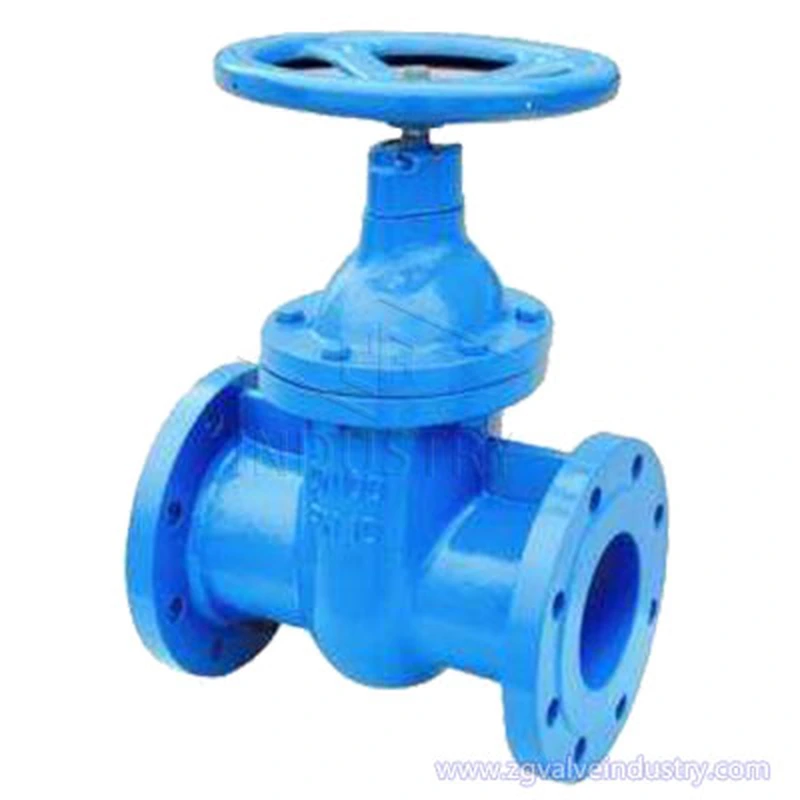

din f5 pn10 / pn16鋳鉄/ダクタイル鋳鉄非上昇ステムハードシールゲートバルブ

序章：

ゲートバルブの開閉部はゲートです。ゲートの移動方向は、流体の方向に垂直です。ゲートバルブは全開および全閉のみ可能であり、調整またはスロットルすることはできません。ゲートには2つのシール面があります。最も一般的に使用されるモデルゲートバルブの2つのシール面は、くさびを形成します。くさび角はバルブパラメータによって異なり、通常は50、中温が高くない場合は2°52 'です。ウェッジゲートバルブのゲートは、リジッドゲートと呼ばれる全体にすることができます。また、少量の変形を発生させて製造性を向上させ、処理中のシール面角度の偏差を補正できるゲートにすることもできます。プレートは弾性ゲートと呼ばれます。

特徴：

1.関連する基準に沿った材料の絶妙な選択、および高品質の材料。

2.バルブは、信頼性の高いシーリング、優れた性能、美しい外観を備え、規格の要件を完全に満たしています。

3.シーリングペアは高度で合理的です。ゲートとバルブシートのシール面は、信頼性が高く、高硬度、耐摩耗性、高温耐性、高温耐性があります。優れた耐食性と耐引っかき性と長寿命。

4.焼入れ、焼き戻し、表面窒化処理後、バルブステムは優れた耐食性、耐引っかき性、耐摩耗性を備えています。

5.くさび型弾性ゲート構造を採用し、中・大径にはスラストベアリングを装備し、摩擦は小さく、簡単に開閉できるインパクト手動操作を装備しています。

設計上の利点：

1.流体抵抗が小さく、シール面が媒体によるブラシや腐食が少ない。

2.開閉の手間が省けます。

3.媒体の流れ方向は制限されず、流れを妨げず、圧力を低下させません。

4.シンプルな形状、短い構造長、優れた製造技術、幅広いアプリケーション範囲。

アプリケーションの分野：

サイズ範囲：DN40〜DN600

温度：（-）29℃〜425℃

許容使用圧力：PN10 / PN16

ゲートバルブは、石油化学プラント、冶金、水処理、火力発電所、その他の石油および水蒸気パイプラインで広く使用されており、パイプライン内の媒体を接続または遮断します。

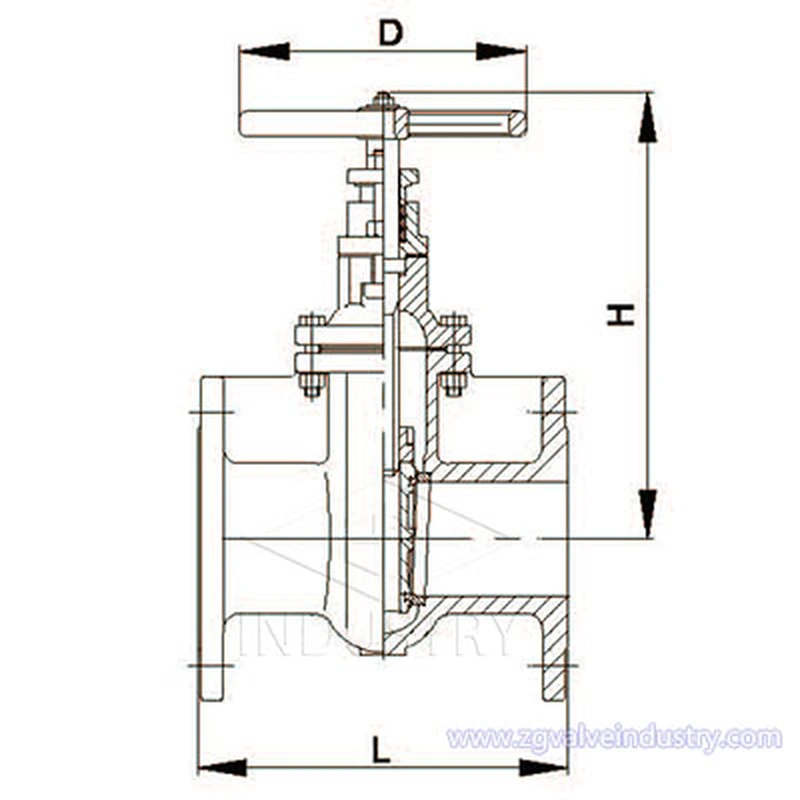

技術仕様：

1.対面：DIN3202-F5

2.フランジエンド：DIN2532 / 2533/2501

インストールとメンテナンス：

1.ハンドル、ハンドル、伝達機構を持ち上げに使用することは許可されておらず、衝突は固く禁じられています。

2.ダブルゲートバルブは垂直に取り付ける必要があります（つまり、バルブステムは垂直位置にあり、ハンドホイールは上部にあります）。

3.バイパスバルブ付きのゲートバルブは、開く前に開く必要があります（入口と出口の圧力差のバランスを取り、開く力を減らすため）。

4.駆動機構付きゲートバルブは、製品マニュアルに従って設置する必要があります。

5.バルブが頻繁に開閉される場合は、少なくとも月に1回は注油してください。

材料リスト
