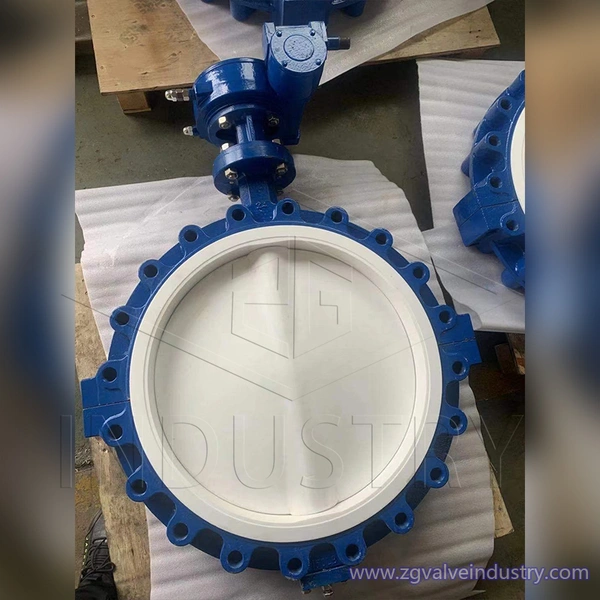

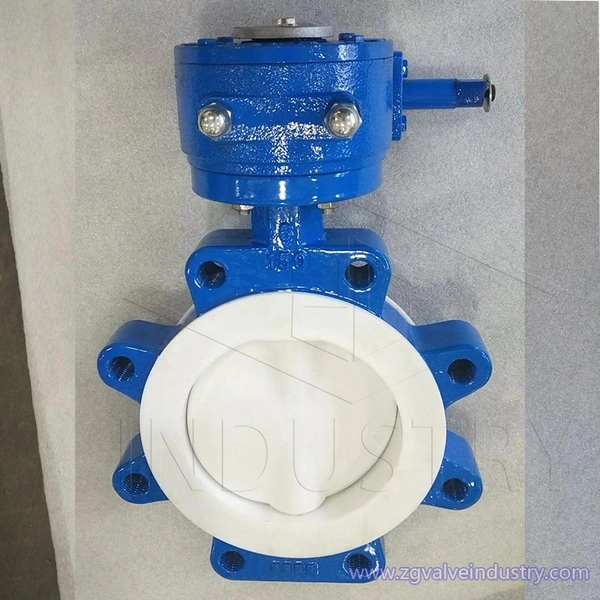

ptfeで裏打ちされたltタイプのバタフライバルブ

zgバルブ、ptfeで裏打ちされたltタイプのバタフライバルブ、ラグバタフライバルブ、非常に耐食性、0漏れ、長い耐用年数と非常に信頼性、100%圧力テスト、10の検査手順、およびすべてのzgバルブce圧力機器認定。

サイズ範囲: DN50-DN1200

圧力:ANSIクラス150 / DIN PN10 / PN16 / JIS 10K

上部および下部バルブ本体:

鋳鉄/ WCB(A216WCB)/ SS304L(CF3)/ SS304(CF8)/ SS316L(CF3M)/ SS316(CF8M)

裏地: PTFE / F46

バルブシート:  PTFE / F46

シール材:  SS316(CF8M)/テフロン(PTFE)

レバーディッシュプレート付き: 充填(WCB / SS):PTFE / F46

                                     レイドハーフライニング:(WCB / SS)F4 / F46

ライナー: シリコーンゴム

支払い:  T / T、D / PまたはL / C

リードタイム: 5-30日

Description

デザインの特徴:

ポリテトラフルオロエチレン(PTFE)は、耐食性が高く、性能が安定しており、経年劣化が少なく、摩擦係数が低く、成形が容易で、サイズが安定しています。バタフライバルブには、ポリテトラフルオロエチレンに代表される高分子材料とその充填材、改質材が広く使用されており、バタフライバルブの性能がさらに向上しています。この技術を採用したフルライニングのフッ素バタフライバルブは、温度範囲と圧力範囲が広く、シール性能が長く、耐用年数が長くなっています。


1.デザインは斬新でリーズナブル、構造はユニーク、軽量、開閉が速い。

2.小​​さな操作トルク、便利な操作、省力化、スマート。

3.どこにでも設置でき、メンテナンスに便利です。

4.シールは交換可能で、シール性能は信頼性が高く、双方向シールで漏れをゼロにします。

5.シール材は、温度と圧力の範囲が広く、耐食性が高く、シール性能が高く、耐用年数が長くなっています。



応用分野

動作温度:

PTFE:-10℃〜+ 150℃

操作:

DN50-DN250:レバー

DN300-1200:ウォームギア

オプションの操作:レバー、ウォームギア、空気圧、電気電動

アプリケーション:化学処理、脱塩プラント、飲料水、乾燥粉末、食品および飲料、ガスプラント、HAVC鉱業、製紙業、砂処理、海水、砂糖産業、熱技術水処理、廃水、冷却水循環、圧縮空気



技術仕様
設計基準:

EN 593、MSS SP67、API 609、BS5155

対面寸法:

ISO 5752、EN 558、MSS SP67、API 609、DIN3202

最終基準:

ANSI B16.1 Class125LB&B16.5 Class150LB

AS 2129表D&E BS 10表D&E

DIN 2501 PN6、PN10およびPN16

EN 1092 PN6、PN10およびPN16

ISO 2531 PN6、PN10およびPN16

ISO 7005 PN6、PN10およびPN16

KS B 1511 / JIS B 2210 5K&10K

MSS SP44CL。150LB AWWA C207

SABS1123表1000/3および表1600/3

トップフランジ:ISO5211

テスト標準:API 598、ISO 5208、EN 12266



材料リスト


材料仕様
部品名材料
上部および下部バルブ本体

鋳鉄/ダクタイル鋳鉄/ WCB(A216WCB)/ SS304L(CF3

)/ SS304(CF8)/ SS316L(CF3M)/ SS316(CF8M)

粘膜PTFE / F46
バルブシートPTFE / F46
シール材SS316(CF8M)/テフロン(PTFE)
レバーディッシュプレート付き

充填(WCB / SS):PTFE / F46

レイドハーフライニング(WCB / SS):PTFE / F46
ライナーシリコーンゴム
