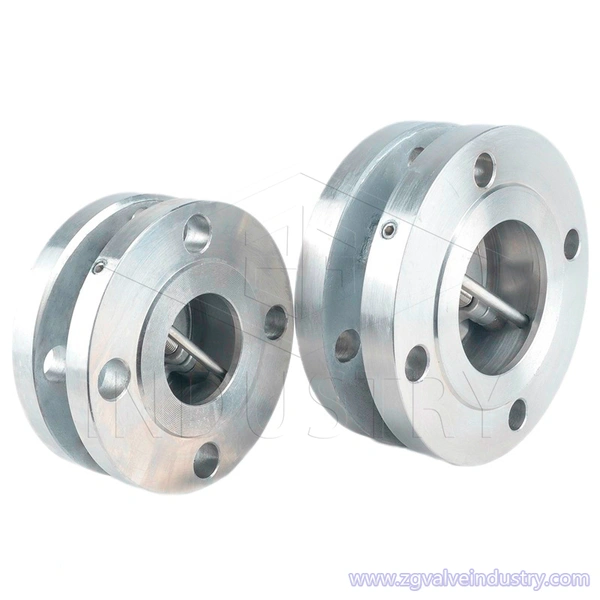

wcb /ステンレス鋼gbデュアルプレートダブルフランジチェックバルブ

zgバルブwcb /ステンレス鋼gbデュアルプレートダブルフランジチェックバルブ、ce圧力機器認証、複数の圧力テスト、2年間の保証、さまざまな材料が利用可能です。

サイズ範囲: 8 \"〜144\" DN200-DN3200

使用圧力:  PN10〜PN100

ボディ材質: WCB、A105、WC6、F11、WC9、F22、LCB、LF2、CF8、F304、CF3、F304L、CF8M、F316、CF3M、F316L、ZG1Cr18Ni9Ti、1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、1Cr18Ni12Mo2Ti、銅および合金Ti合金

トリム:  304、304L、316、316L、SS321、合金20、銅および銅合金、TiおよびTi合金

スプリング:  304、304L、316、316L、モネル、インコネル600、インコメルX-750

シール: 13Cr / 13Cr、本体材質、ステンレス鋼、モネル合金、超硬合金、合金20(N08020)、銅および銅合金、TiおよびTi合金、NBR、PTFE、VITON、EPDM、シリコンゴム

用途:さまざまな材料を選択することにより、水、蒸気、油、硝酸、酢酸、強酸化媒体、尿素などのさまざまな媒体に適用できます。

シェルテスト: 1.5回

シートテスト:  1.1回

支払い: T / T、D / PまたはL / C

リードタイム:5-30日

Description

デザインの特徴:

逆止弁は、流体の逆流を防ぐための弁です。ディスクは、流体の圧力によって開くことができます。そして、流体は入口から出口側に流れます。入口の圧力が出口よりも低い場合、ディスクを自動的に閉じて、流体の逆流を防ぐことができます。

スイングチェックバルブは、ロッカースイング構造を内蔵しています。バルブの開閉部はすべてバルブ本体内部に取り付けられており、バルブ本体を貫通しません。中央フランジのシールガスケットとシールリングを除いて、全体に漏れ箇所がなく、バルブ漏れの可能性を防ぎます。スイングチェックバルブのスイングアームは、ロッカーアームとバルブフラップの接続部に球形の接続構造を採用しているため、バルブフラップは360度の範囲内である程度の自由度があり、適切なマイクロポジションがあります。補償。

固体粒子や高粘度のメディアではなく、クリーンなメディアに適しています。


ウェーハスイングチェックバルブの特徴:

1.構造物の長さが短く、構造物の長さは従来のフランジチェックバルブのわずか1 / 4〜1 / 8です。

2.小​​型軽量で、従来のフランジチェックバルブのわずか1 / 4〜1 / 20です。

3.バルブフラップがすばやく閉じ、ウォーターハンマーの圧力が小さい。

4.横管、縦管ともに使用でき、設置も便利です。

5.流路が遮られておらず、流体抵抗が小さい。

6.敏感なアクションと優れたシーリング性能。

7.バルブディスクのストロークが短く、閉じる衝撃が小さい。

8.全体的な構造、シンプルでコンパクト、美しい外観。

9.長い耐用年数と高い信頼性。


応用分野:

サイズ範囲:8 "〜144" DN200-DN3200

使用圧力:PN10〜PN100

使用温度:-196〜540°C

用途:さまざまな材料を選択することにより、水、蒸気、油、硝酸、酢酸、強酸化媒体、尿素などのさまざまな媒体に適用できます。


技術仕様:

設計基準:JB / T8937

対面寸法:JB / T8937

接続フランジ:JB / T74-90、GB / T13402、GB / T9112-9124、HG / T20592〜20635

圧力温度定格:JB / T74、GB / T9124、HG20604〜20625

テスト標準:JB / T9092




材料リスト


材料仕様
部品名材料
WCB、A105、WC6、F11、WC9、F22、LCB、LF2、CF8、F304、CF3、F304L、CF8M、F316、CF3M、F316L、ZG1Cr18Ni9Ti、1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、1Cr18Ni12Mo2Ti、Tiおよび銅合金、Ti
トリム304、304L、316、316L、SS321、合金20、銅および銅合金、TiおよびTi合金
バネ304、304L、316、316L、モネル、インコネル600、インカムX-750
密閉13Cr / 13Cr、本体材質、ステンレス鋼、モネル合金、超硬合金、合金20(N08020)、銅および銅合金、TiおよびTi合金、NBR、PTFE、VITON、EPDM、シリコンゴム
