열역학적 스팀트랩(디스크형) (pn16, pn25, pn40, pn63)

열역학적 스팀트랩(디스크형) (pn16, pn25, pn40, pn63)

크기 범위: 1/2\"-2\"/DN15-DN50

압력: PN16/PN25/PN40/PN63

본체 재질: ASTM/A216/WCB

보닛 재질: ASTM/A216/WCB

시트 재료: 2Cr13

스크린 재료: SS 304

열 덮개 재료: SS 304

지불: T/T, D/P 또는 L/C

리드 타임: 5-30일

Description

디자인 특징:

열역학적 트랩에는 가동식 밸브 플레이트가 있으며, 이는 민감한 부분이자 액션 실행 부분입니다. 통과할 때 증기 및 응축수의 유량 및 체적 변화의 다른 열역학 원리에 따라 밸브 플레이트를 위아래로 다른 압력 차이가 발생하여 밸브 플레이트를 구동하여 밸브를 전환합니다.

열역학 트랩은 증기 파이프라인 및 증기 장비에 적합하여 증기 누출을 방지하고 응축수를 제거하여 에너지 절약을 달성하고 수격 현상 및 가능한 고장을 방지합니다.


적용 분야:

크기 범위: 1/2"-2"/DN15-DN50

온도: ≤425℃

허용 작동 압력: PN16/PN25/PN40/PN63

트랩 적용 범위: 증기 파이프라인, 증기 장비, 가열 파이프라인, 가열 파이프라인, 응축수 파이프라인.

19.1 사합일.jpg

19.2 사합일.jpg

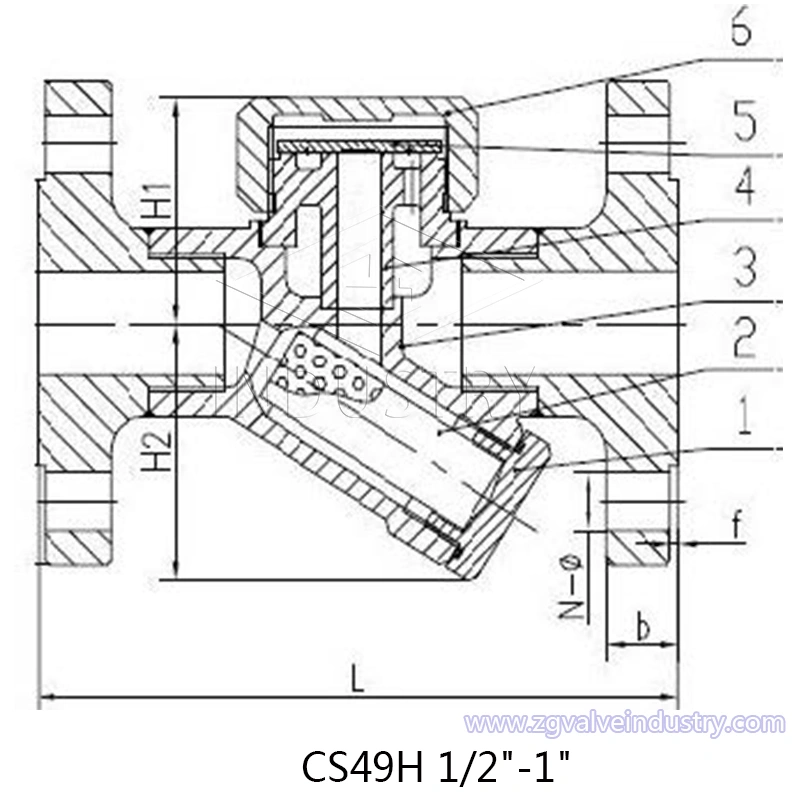

재료 목록


부품 이름사양
신체ASTM A216 WCB
보닛ASTM A216 WCB
바디 가스켓2Cr13
좌석2Cr13
화면SS 304
35
열 커버SS 304
