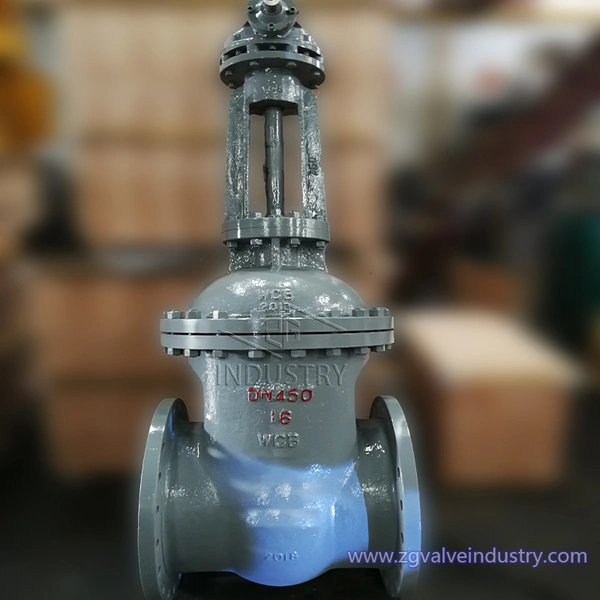

gb 플랜지 게이트 밸브 wcb/ss

소개:

게이트 밸브의 개폐 부분은 게이트입니다. 게이트의 이동 방향은 유체의 방향에 수직입니다. 게이트 밸브는 완전히 열리고 완전히 닫힐 수만 있으며 조정하거나 조절할 수 없습니다. 게이트에는 두 개의 밀봉 표면이 있습니다. 가장 일반적으로 사용되는 모델 게이트 밸브의 두 밀봉 표면은 쐐기를 형성합니다. 쐐기 각도는 밸브 매개변수에 따라 달라지며 일반적으로 50도이고 매체 온도가 높지 않은 경우 2°52'입니다. 쐐기형 게이트 밸브의 게이트는 단단한 게이트라고 하는 전체로 만들 수 있습니다. 또한 소량의 변형을 생성할 수 있는 게이트로 만들어 제조성을 개선하고 가공 중 밀봉 표면 각도의 편차를 보상할 수 있습니다. 판을 탄성 게이트라고 합니다.

특징:

1. 관련 표준 및 고품질 재료에 따라 재료의 절묘한 선택.

2. 밸브는 신뢰할 수 있는 밀봉, 우수한 성능 및 아름다운 외관으로 표준의 요구 사항을 완전히 충족합니다.

3. 씰링 쌍은 고급스럽고 합리적입니다. 게이트 및 밸브 시트의 밀봉 표면은 경도가 다른 스텔라이트 코발트 기반 경질 합금으로 만들어집니다. 밀봉은 신뢰할 수 있고 높은 경도, 내마모성, 고온 저항 및 고온 저항입니다. 좋은 부식 및 긁힘 저항 및 긴 수명.

4. 담금질 및 템퍼링 및 표면 질화 처리 후 밸브 스템은 내식성, 내긁힘성 및 내마모성이 우수합니다.

5. 쐐기 형 탄성 게이트 구조를 채택하고 중경 및 대구경에 스러스트 베어링이 장착되어 있으며 마찰이 적으며 쉽게 열고 닫을 수있는 충격 수동 조작이 장착되어 있습니다.

디자인 이점:

1. 유체 저항이 작고 밀봉 표면이 덜 닦이고 매체에 의해 부식됩니다.

2. 열고 닫는 수고를 덜어줍니다.

3. 매체의 흐름 방향이 제한되지 않고 흐름을 방해하지 않으며 압력을 감소시키지 않습니다.

4. 간단한 모양, 짧은 구조 길이, 좋은 제조 기술 및 넓은 적용 범위.

적용 분야:

크기 범위: DN50 ~ DN1000

온도: (-)29℃ ~ 425℃

허용 작동 압력: PN6/PN10/PN16/PN25/PN40/PN64/PN100

게이트 밸브는 석유 화학 공장, 야금, 수처리, 화력 발전소 및 기타 오일 및 수증기 파이프 라인에서 파이프 라인의 매체를 연결하거나 차단하는 데 널리 사용됩니다.

기술 사양:

1. 디자인 표준: GB/T 12234

2. 대면: GB/T 12221

3.RF 플랜지 끝: JB/T79 GB/T9113 HG/T9092

4. 검사 및 테스트: GB/T13927 JB/T9092

5. 압력 온도: GB/T12224

설치 및 유지보수:

1. 핸드휠, 핸들 및 전달 메커니즘은 리프팅에 사용할 수 없으며 충돌은 엄격히 금지됩니다.

2. 이중 게이트 밸브는 수직으로 설치해야 합니다(즉, 밸브 스템이 수직 위치에 있고 핸드휠이 상단에 있음).

3. 바이패스 밸브가 있는 게이트 밸브는 열기 전에 열어야 합니다(입구와 출구 사이의 압력 차이의 균형을 유지하고 개방력을 줄이기 위해).

4. 구동 기구가 있는 게이트 밸브는 제품 설명서에 따라 설치해야 합니다.

5. 밸브를 자주 열고 닫는 경우 적어도 한 달에 한 번 윤활하십시오.

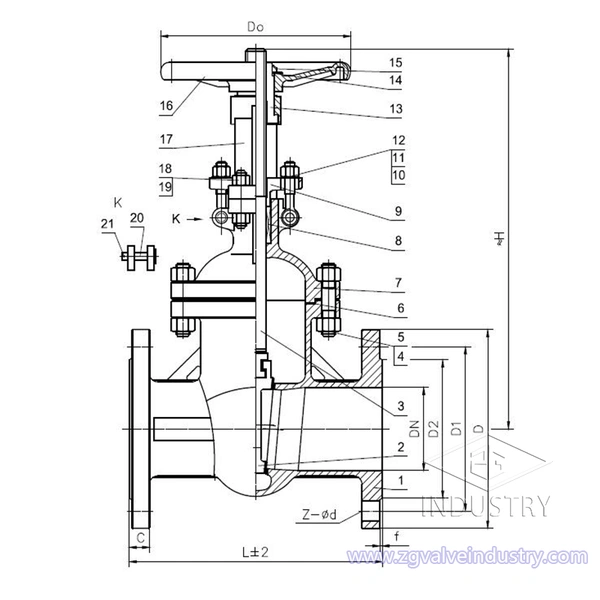

재료 목록
