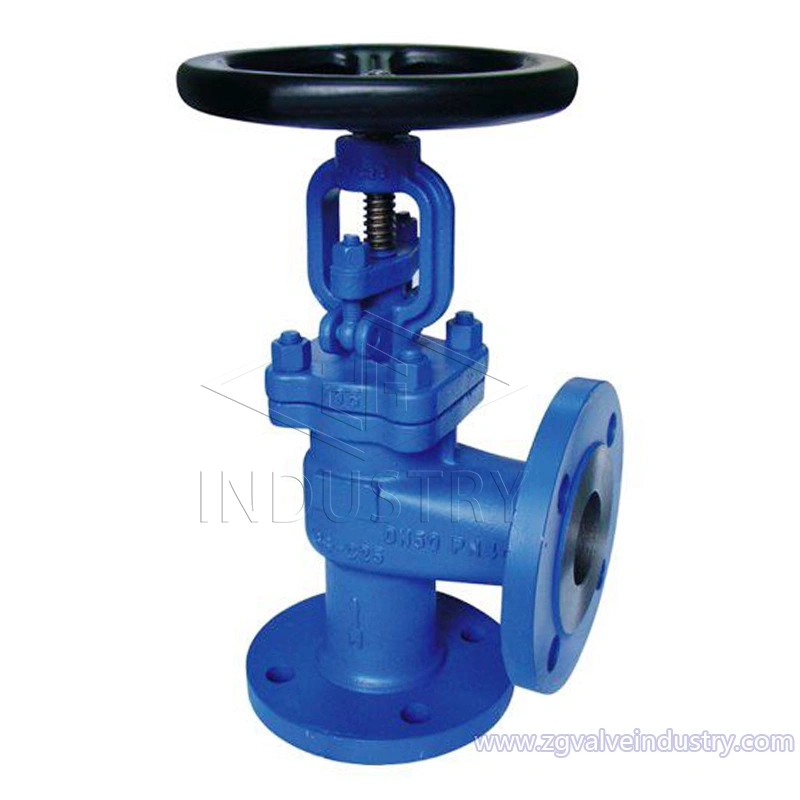

Дин цутгамал ган өнцгийн төрлийн бөмбөрцөг хавхлаг
Дин цутгамал ган өнцгийн төрлийн бөмбөрцөг хавхлаг
  • Дин цутгамал ган өнцгийн төрлийн бөмбөрцөг хавхлаг
  • Дин цутгамал ган өнцгийн төрлийн бөмбөрцөг хавхлаг

Дин цутгамал ган өнцгийн төрлийн бөмбөрцөг хавхлаг

Дин цутгамал ган өнцгийн төрлийн бөмбөрцөг хавхлаг

Хэмжээний хүрээ: 1 1/2“-16”/DN15-DN400

Даралт: PN16/PN25/PN40

Биеийн материал: GG/GS-C25/SS304/SS316

Дискний материал: C.C+13Cr/SS304/SS316

Ишний материал: 13Cr/SS304/SS316

Сав баглаа боодлын материал: Уян графит

Төлбөр: T/T, D/P эсвэл L/C

Хүргэлтийн хугацаа: 5-30 хоног

Description

Загварын онцлогууд:

DIN өнцөгт хэлбэрийн бөмбөрцөг хавхлагууд нь залгуур дискийг онгойлгох, хаах хэсгүүд болгон ашигладаг. Төвийн шугамын шугаман хөдөлгөөнд зориулагдсан шингэний хавхлагын дагуу лацдан холболтын гадаргуу нь хавтгай эсвэл конус хэлбэртэй байна.


Хэрэглээний талбар:

Хэмжээний хүрээ: DN15 ба DN400

Температур: (-)29℃-аас 425℃ хүртэл

Ашиглалтын зөвшөөрөгдөх даралт: PN16, PN25, PN40

Глоб хавхлагууд нь газрын тос, химийн үйлдвэр, хими, шилэн нэхмэл эдлэл, хуванцар, цаас, эрчим хүчний үйлдвэр, ган, резин, хийн системд ашиглагддаг.


Гүйцэтгэлийн үзүүлэлтүүд:


Нэрлэсэн даралтPN16PN25PN40
Нэрлэсэн даралт1.6 Мпа 2.5 Мпа4.0 Мпа
Эрчим хүчний туршилт2.4 Мпа3.75 Мп6.0 Мпа
Арын тамга1.76 Мпа2.75 Мп4.4 Мпа
Битүүмжлэх туршилт1.76 Мпа2.75 Мп4.4 Мпа
Хийн туршилт0.6 Мпа0.6 Мпа0.6 Мпа
Ажлын температур-29 ~ 425
ДундWOG


Техникийн үзүүлэлтүүд:

1. Дизайн стандарт DIN EN13709-2003

2. Face Face Dimension DIN EN588-1:1995

3. Төгсгөлийн фланцын хэмжээ DIN EN1092-1:2002

4. Туршилтын стандарт DIN EN12266:2003


МАТЕРИАЛЫН ЖАГСААЛТ

Барааны дугаар.Хэсгийн нэрТодорхойлолт
1БиеGG GS-C25 SS304 SS316
2ДискC.C+13Cr SS304 SS316
3Дискний самарCS SS304 SS316
4ЖийргэвчГрафит+SS, PTFE
5БолтA193-B7, A193-B8
6СамарA1942H, A194-8
7PinCS SS304 SS316
8СавлахУян графит
9Нүд БолтB7, B8
10БулчирхайGS-C25,304,316
11СамарA1942H, 8
12ИшF6a, 304,316
13КапотGS-C25,304,316
14Иш самарХүрэл, 304,316
16Гар дугуйA105, F304, F316
17УгаагчCS 304 316
