хуурамч ган 3-pc бөмбөг хавхлага 800lb/1500lb/2500lb
хуурамч ган 3-pc бөмбөг хавхлага 800lb/1500lb/2500lb
  • хуурамч ган 3-pc бөмбөг хавхлага 800lb/1500lb/2500lb
  • хуурамч ган 3-pc бөмбөг хавхлага 800lb/1500lb/2500lb

хуурамч ган 3-pc бөмбөг хавхлага 800lb/1500lb/2500lb

хуурамч ган 3-pc бөмбөг хавхлага 800lb/1500lb/2500lb

Хэмжээний хүрээ: 1/2“-2”/DN15-DN50

Даралт: 800LB/1500LB/2500LB

Биеийн материал: A105/LF2/F5/F11/F22/F304/F316

Дискний материал: A276-420+STL,304+STL,316+STL

Ишний материал: A276-410,A276-304,A276-316

Капот материал: A105/LF2/F5/F11/F22/F304/F316

Төлбөр: T/T, D/P эсвэл L/C

Хүргэлтийн хугацаа: 5-30 хоног

тайлбар

Загварын онцлогууд:

Хуурамч ган хавхлагыг ихэвчлэн дулааны цахилгаан станцын янз бүрийн системийн дамжуулах хоолойд ашигладаг бөгөөд агаар, ус, уур, янз бүрийн идэмхий бодис, шавар, тос, шингэн металл, цацраг идэвхт бодис зэрэг янз бүрийн шингэний урсгалыг хянахад ашиглаж болно. хэвлэл мэдээллийн хэрэгсэл. Бусад хавхлагын бүтээгдэхүүнтэй харьцуулахад хуурамч ган хавхлага нь өндөр температур, өндөр даралтын эсэргүүцэл, өвөрмөц өөрөө битүүмжлэх загвартай, даралт ихсэх тусам битүүмжлэл нь илүү найдвартай байдаг. Тусгай гүйцэтгэл, техникийн шинж чанар, ажлын нөхцлөөс шалтгаалан бүтээгдэхүүн нь бусад бүтээгдэхүүнээр солих боломжгүй шинж чанарыг бий болгосон.

1. Шингэний эсэргүүцэл бага, түүний эсэргүүцлийн коэффициент нь ижил урттай хоолойн хэсгийнхтэй тэнцүү байна.

2. Энгийн бүтэц, жижиг хэмжээтэй, хөнгөн жинтэй.

3. Энэ нь нягт, найдвартай. Бөмбөг хавхлагын гадаргууг битүүмжлэхийн тулд янз бүрийн өндөр хүчин чадалтай материалыг өргөн ашигладаг бөгөөд битүүмжлэх чадвар сайн байна. Мөн вакуум системд өргөн хэрэглэгдэж ирсэн.

4. Тохиромжтой ажиллагаатай, хурдан нээх, хаах, зөвхөн бүрэн онгойлгохоос бүрэн хаагдах хүртэл 90 ° эргүүлэхэд л хангалттай бөгөөд энэ нь алсаас удирдахад тохиромжтой.

5. Тохиромжтой засвар үйлчилгээ, бөмбөг хавхлагын энгийн бүтэц, ерөнхийдөө хөдлөх битүүмжлэх цагираг, задлах, солиход хялбар.

6. Бүрэн нээлттэй буюу бүрэн хаагдсан үед бөмбөлөгний битүүмжлэх гадаргуу болон хавхлагын суултуур нь дундаас тусгаарлагдсан байх ба орчин нь дамжих үед хавхлагын битүүмжлэлийн гадаргууг элэгдэлд оруулахгүй.

7. Хэдхэн миллиметрээс хэдэн метрийн диаметртэй, өндөр вакуумаас өндөр даралт хүртэл хэрэглэх боломжтой өргөн хүрээний хэрэглээтэй.


Хэрэглээний талбар:

Хэмжээний хүрээ: 1/2"-2"/DN15-DN450

Температур: CS -29℃ - 425℃ SS -59℃ - 540℃

Ашиглалтын зөвшөөрөгдөх даралт: 800LB/1500LB/2500LB

ZG гурван хэсэг бөмбөлөг хавхлага нь дамжуулах хоолой дахь орчинг таслах эсвэл холбоход янз бүрийн дамжуулах хоолойд тохиромжтой. Ус, уур, тос, азотын хүчил, цууны хүчил гэх мэт янз бүрийн орчинд хэрэглэж болох өөр өөр материалыг сонгож, газрын тос, химийн үйлдвэр, болон хотын усан хангамж, ус зайлуулах . Жолооны горим: гарын авлага, цахилгаан, пневматик, 90° шилжүүлэгчийн байршлын механизмыг тохируулж, буруу ажиллахаас сэргийлж шаардлагатай бол түгжиж болно.


Гүйцэтгэлийн үзүүлэлтүүд:

Нэрлэсэн даралт800 LB1500 лБ2500 лБ
Бүрхүүлийн туршилт19.5 МПа37.5 МПа63.0 МПа
Битүүмжлэх туршилт14.3 МПа27.5 МПа46.2 МПа
Тохиромжтой температур

CS -29 - 425℃

SS - 59 - 540 ℃

ДундWOG


Техникийн үзүүлэлтүүд:

1. Загварын стандарт: API 602 / ANSI B 16.34

2. Нүүр тулсан хэмжээ: ANSI B 16.10

3. Холболтын төрөл: Сокет гагнуур ANSI B 16.11, Урсгалтай төгсгөл NPT ANSI B 1.20.1

4. Бүтэц: Боолттой, гагнасан капот, битүүмжлэгдсэн төрөл

5. Туршилтын стандарт: API 598

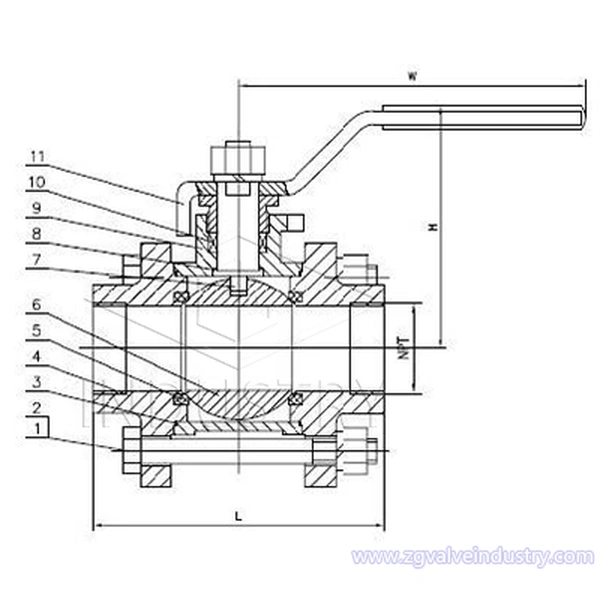

МАТЕРИАЛЫН ЖАГСААЛТ

Барааны дугаар.Хэсгийн нэрТодорхойлолт
1БиеA105, LF2, F5, F11, F22, F304, F316
2ДискA276-420+STL,304+STL,316+STL
3ИшA276-410,A276-304,A276-316
4Жийргэвч304+Графит,316+Графит
5КапотA105, LF2, F5, F11, F22, F304, F316
6Нүд БолтA193-B7, 304, 316
7PinA276-410, A276-304
8СавлахFlexible Graphite+304, PTFE
9БолтA193-B7, 304, 316
10Булчирхай самарA194-2H, 304, 316
11Түгжих самарCS, SS
12Гар дугуйA47
13Иш самарA108-1045, A276-410
14Булчирхайн фланцA105, F304
15БулчирхайF6a,A276-304,A276-316
