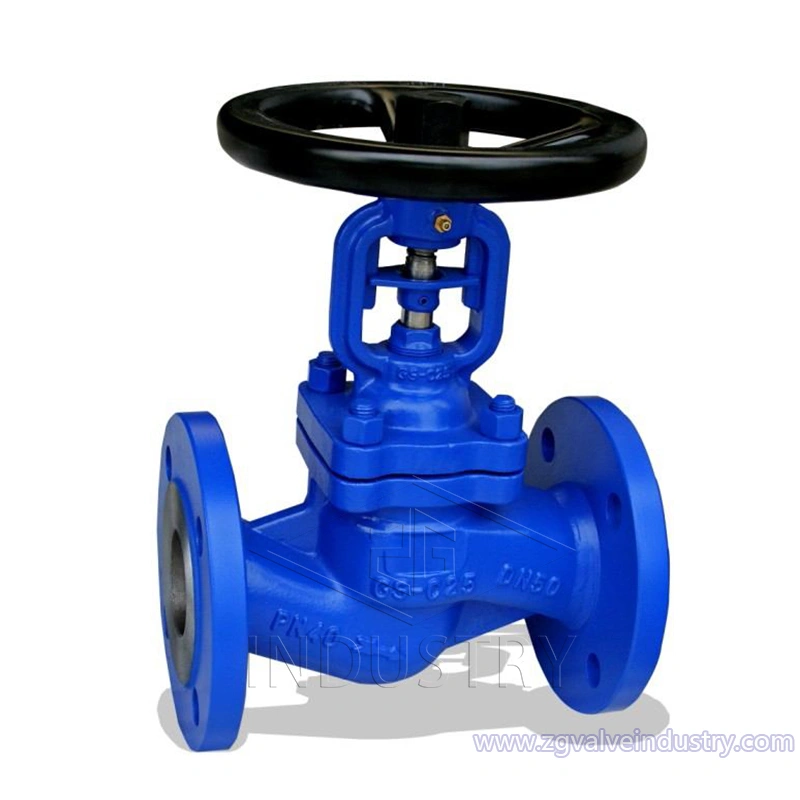

цутгамал ган хөөрөг битүүмжлэх бөмбөрцөг хавхлаг
цутгамал ган хөөрөг битүүмжлэх бөмбөрцөг хавхлаг
  • цутгамал ган хөөрөг битүүмжлэх бөмбөрцөг хавхлаг
  • цутгамал ган хөөрөг битүүмжлэх бөмбөрцөг хавхлаг

цутгамал ган хөөрөг битүүмжлэх бөмбөрцөг хавхлаг

цутгамал ган хөөрөг битүүмжлэх бөмбөрцөг хавхлаг

Хэмжээний хүрээ: 1/2“-16”/DN15-DN400

Даралт: PN16/PN25/PN40

Биеийн материал: GG/GS-C25/SS304/SS316

Дискний материал: C.C+13Cr/SS304/SS316

зүү материал: SS304/SS316

Хөөрөгний материал: SS304/SS316

Төлбөр: T/T, D/P эсвэл L/C

Хүргэлтийн хугацаа: 5-30 хоног

Description

Загварын онцлогууд:

Бөмбөрцөг хавхлага нь хос битүүмжлэл бүхий шинэ төрлийн бөмбөрцөг хавхлага юм. Тиймээс битүүмжлэх чадвар нь маш сайн. Битүүмжлэх гадаргуу нь хатуу хайлшаар ирмэгийн гагнуур, ишний гадаргуу нь "азотын эмчилгээ" юм. Иймээс энэ нь элэгдэлд тэсвэртэй, зэврэлтээс хамгаалах сайн ажиллагаатай, удаан эдэлгээтэй хавхлага юм.


Хэрэглээний талбар:

Хэмжээний хүрээ: DN15 ба DN400

Температур: (-)20℃-аас 425℃ хүртэл

Ашиглалтын зөвшөөрөгдөх даралт: PN16, PN25, PN40

Нефть хими, цахилгаан станц, гангийн үйлдвэр, хуванцар, цаасны үйлдвэрт ашиглах зориулалттай бөмбөрцөг хавхлагууд


Гүйцэтгэлийн үзүүлэлтүүд:


ДаралтPN16PN25PN40
Даралт1.6 Мпа2.5 Мпа4.0 Мпа
Бүрхүүлийн туршилт2.4 Мпа3.8 Мпа6.0 Мпа
Битүүмжлэх туршилтын ус1.8 Мпа2.8 Мпа4.4 Мпа
Битүү Tets Air0.6 Мпа


Техникийн үзүүлэлтүүд:

1. Дизайн стандарт DIN EN13709-2003

2. Face Face Dimension DIN EN588-1:1995

3. Төгсгөлийн фланцын хэмжээ DIN EN1092-1:2002

4. Туршилтын стандарт DIN EN12266:2003

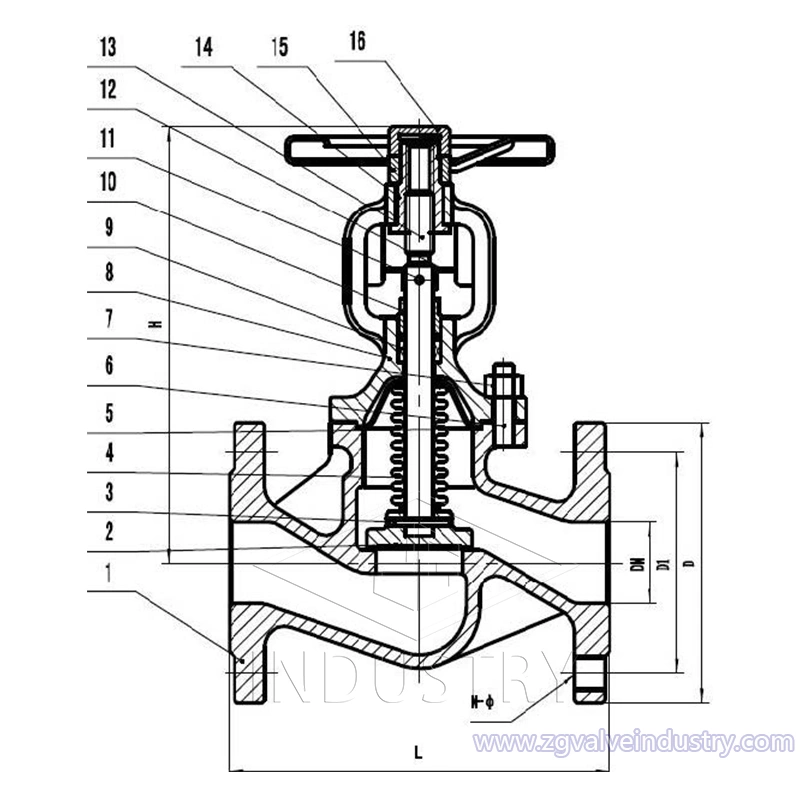

МАТЕРИАЛЫН ЖАГСААЛТ


Барааны дугаар.Хэсгийн нэрТодорхойлолт
1БиеGG GS-C25 SS304 SS316
2ДискC.C+13Cr SS304 SS316
3 PinSS304 SS316
4ХөөрөгSS304 SS316
5ЖийргэвчSS304+Графит SS316
6БолтASTM A193 B7, B8, B8M
7СамарASTM A193 2H, A193-8, 8M
8КапотGG GS-C25 SS304 SS316
9СавлахГрафит, PTFE
10Булчирхай13Cr, 304, 316
11Газрын тосны аягаГуулин
12Байршуулах хавтанCS, 304 316
13Иш1Cr13,S304,316
14СамарCu хайлш
15Гар дугуйCS
16Түгжих самарAL хайлш
