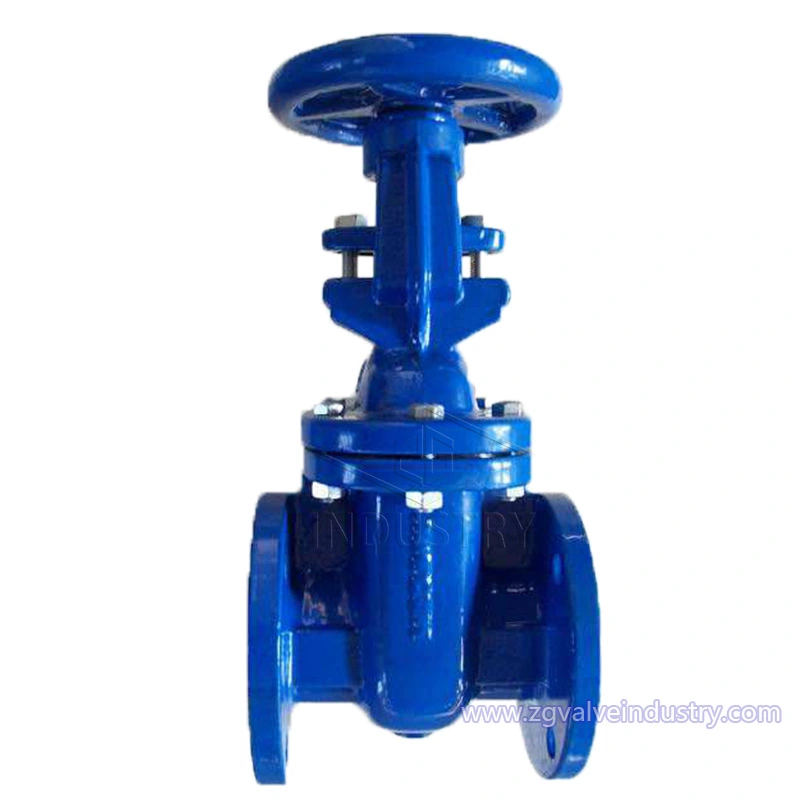

bs pn10/pn16 цутгамал төмөр/хуванцар төмөр өргөх ишний хаалга хавхлага

Танилцуулга:

Хаалганы хавхлагыг нээх, хаах хэсэг нь хаалга юм. Хаалганы хөдөлгөөний чиглэл нь шингэний чиглэлтэй перпендикуляр байна. Хаалганы хавхлага нь зөвхөн бүрэн нээгдэж, бүрэн хаагдах боломжтой бөгөөд тохируулах, тохируулах боломжгүй. Хаалга нь битүүмжлэх хоёр гадаргуутай. Хамгийн түгээмэл хэрэглэгддэг загварын хаалганы хавхлагын хоёр битүүмжлэх гадаргуу нь шаантаг үүсгэдэг. Шаантагны өнцөг нь хавхлагын параметрүүдээс хамаарч өөр өөр байдаг, ихэвчлэн 50, дунд температур өндөр биш үед 2 ° 52' байна. Шаантаг хаалганы хавхлагын хаалгыг бүхэлд нь хийж болно, хатуу хаалга гэж нэрлэдэг; Мөн түүнийг үйлдвэрлэх чадварыг сайжруулах, боловсруулалтын явцад битүүмжлэх гадаргуугийн өнцгийн хазайлтыг нөхөх зорилгоор бага хэмжээний хэв гажилт үүсгэх боломжтой хаалга болгон хийж болно. Хавтанг уян хатан хаалга гэж нэрлэдэг.

Онцлогууд:

1. Холбогдох стандартад нийцсэн, дээд зэргийн чанартай материал бүхий гоёмсог сонголттой.

2. Хавхлага нь стандартын шаардлагыг бүрэн хангасан, найдвартай битүүмжлэл, гүйцэтгэл сайтай, үзэмж сайтай.

3. Битүүмжлэх хос дэвшилтэт, боломжийн. Хаалга болон хавхлагын суултын битүүмжлэх гадаргуу нь найдвартай, өндөр хатуулаг, элэгдэлд тэсвэртэй, өндөр температурт тэсвэртэй, өндөр температурт тэсвэртэй байдаг. Зэврэлт, зурлагад тэсвэртэй, удаан эдэлгээтэй.

4. Бөхөөх, зөөлрүүлэх, гадаргууг азотжуулах эмчилгээ хийсний дараа хавхлагын иш нь зэврэлтэнд тэсвэртэй, зураас, элэгдэлд тэсвэртэй байдаг.

5. Энэ нь шаантаг хэлбэрийн уян хаалганы бүтэцтэй, дунд болон том диаметртэй холхивчоор тоноглогдсон, үрэлт нь бага, цохилтын гар ажиллагаатай, амархан нээгдэж, хаагдах боломжтой.

Дизайн давуу тал:

1. Шингэний эсэргүүцэл бага, лацдан холболтын гадаргуу нь орчиндоо бага сойз, зэврэлттэй байдаг.

2. Энэ нь нээх, хаах хүчин чармайлтыг хэмнэдэг.

3. Орчны урсгалын чиглэл хязгаарлагдмал биш, урсгалд саад болохгүй, даралтыг бууруулдаггүй.

4. Энгийн хэлбэр, богино бүтцийн урт, сайн үйлдвэрлэлийн технологи, өргөн хэрэглээний хүрээ.

Хэрэглээний талбар:

Хэмжээний хүрээ: DN40-аас DN600 хүртэл

Температур: （-）29℃-аас 425℃ хүртэл

Ашиглалтын зөвшөөрөгдөх даралт: PN10/PN16

Хаалганы хавхлагыг нефть химийн үйлдвэр, металлурги, ус цэвэршүүлэх, дулааны цахилгаан станц болон бусад газрын тос, усны уур дамжуулах хоолойд дамжуулах хоолой дахь орчинг холбох буюу таслахад өргөн ашигладаг.

Техникийн үзүүлэлтүүд:

1.Нүүр тулсан: BS5163/BS5150

2. Хоног төгсгөл: BS хүснэгт D/E

Суурилуулалт, засвар үйлчилгээ:

1. Гар дугуй, бариул, дамжуулах механизмыг өргөхөд ашиглахыг хориглоно, мөргөлдөхийг хатуу хориглоно.

2. Давхар хаалганы хавхлагыг босоо байдлаар суурилуулсан байх ёстой (өөрөөр хэлбэл хавхлагын иш нь босоо байрлалд, гар нь дээд талд байна).

3. Тойрох хавхлагатай хаалганы хавхлагыг нээхээс өмнө онгойлгох хэрэгтэй (оролтын ба гаралтын даралтын зөрүүг тэнцвэржүүлж, нээх хүчийг багасгахын тулд).

4. Хөдөлгүүрийн механизмтай хаалганы хавхлагыг бүтээгдэхүүний гарын авлагын дагуу суурилуулсан байх ёстой.

5. Хэрэв хавхлага байнга нээгдэж, хаагддаг бол сард дор хаяж нэг удаа тослох хэрэгтэй.

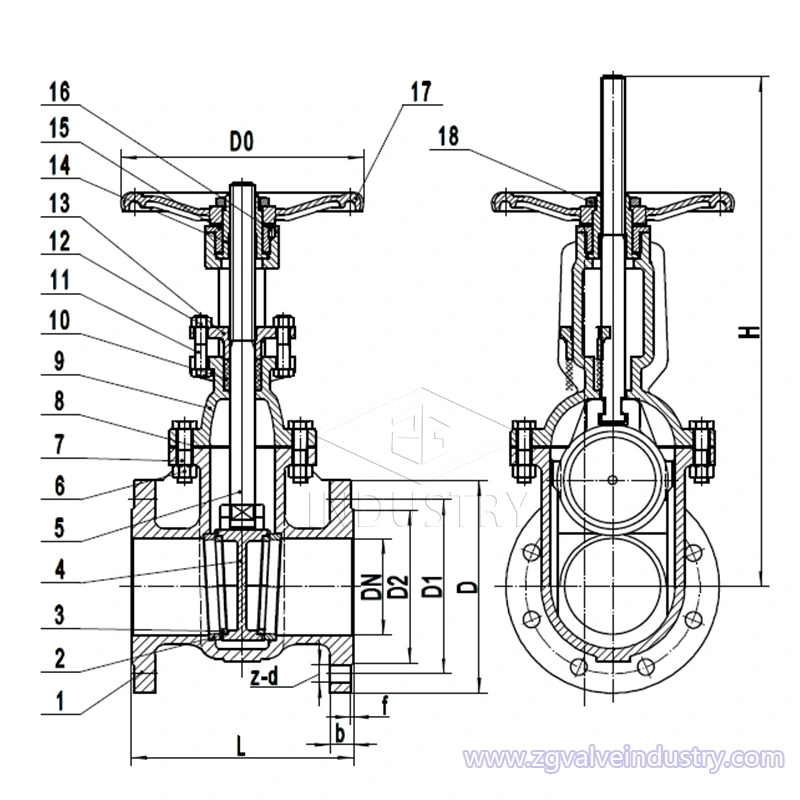

МАТЕРИАЛЫН ЖАГСААЛТ
