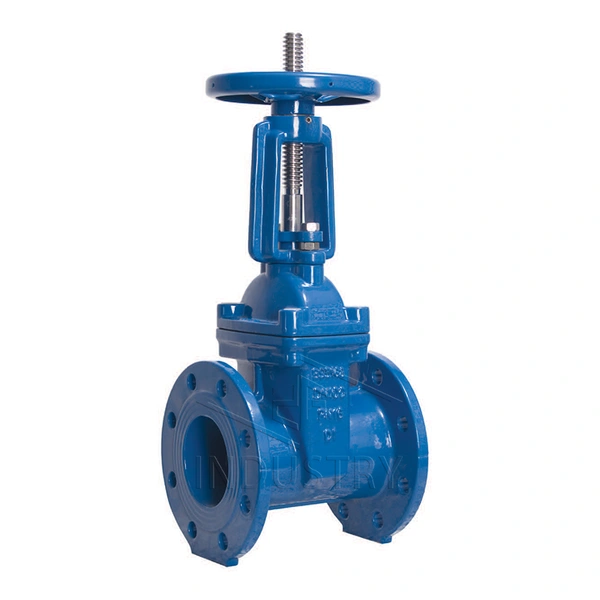

bs5163/ en 1171 pn10/pn16 өсөн нэмэгдэж буй ишний уян хатан суудалтай хаалганы хавхлага

zg хавхлага bs5163/ en 1171 pn10/pn16 өсөн нэмэгдэж буй ишний уян хатан суудалтай хаалганы хавхлага (dn40-dn600), ce даралтын төхөөрөмжийн гэрчилгээ, 10 хяналтын журам, олон даралтын туршилт, хоёр жилийн баталгаа, төрөл бүрийн материалууд байдаг.

Хэмжээний хүрээ: 1 1/2“-16”/DN40-DN400

Даралт: PN10/PN16

Биеийн материал: уян хатан төмөр EN- GJS- 500- 7

Шаантаг бүрэх материал: NBR /EPDM EN 681-1

Шаантаг материал: уян хатан төмөр EN- GJS- 500- 7

Ишний материал: Зэвэрдэггүй ган X20 Cr13

Төлбөр: T/T, D/P эсвэл L/C

Хүргэлтийн хугацаа: 5-30 хоног

Description

Загварын онцлогууд:

1、 Уян хатан төмөр их бие, капот нь өндөр бат бэх, цохилтод тэсвэртэй e . Хавхлагын их бие ба капот Fusion наалттай эпокси бүрээс нь зэврэлтээс удаан хугацаанд хамгаална. Хог хаягдлаас зайлсхийхийн тулд бүрэн цооногоор чиглүүлээрэй, урсгалын эсэргүүцэл багатай.

2、 Ундны ус хэрэглэхэд тохиромжтой EPDM эсвэл NBR вулканжуулсан резинээр бүрэн резинээр бүрсэн уян хатан төмөр шаантаг.

3、 Капот боолтыг удаан эдэлгээтэй, хамгаалах зориулалттай резинэн жийргэвч, зэврэлтээс хамгаалах зориулалттай тусгаарлагдсан бэхэлгээ.

4、 Өндөр бат бэх, зэврэлтэнд тэсвэртэй гулсмал утас бүхий зэвэрдэггүй ган иш**.

5、 Арын битүүмжлэх байгууламж нь үйл ажиллагааны бүрэн даралтын дор лацыг солих боломжийг олгодог.

6、 Үрэлтийг багасгахын тулд дарагч угаагчийг доошлуулаарай.

7、 Уян төмрийн булчирхай Зузаан хана цутгамал, сольж болдог О цагираг.

8、 Үүдний битүүмжлэлийн системд бохирдол орохоос сэргийлж тоосны хамгаалалт.

9、 Зэрэгцүүлэх зориулалттай гуулин бут, эргэлт багатай.

10、 Ишний самар доошоо угсарна.

11、Хавхлага нь гар дугуй эсвэл дөрвөлжин тагтай нүцгэн голтой; Ашиглалтын момент бага, нээх, хаахад хялбар.


Хэрэглээний талбар:

Хэмжээний хүрээ: DN40 ба DN600

Хамгийн их температур: 80˚C

Ашиглалтын зөвшөөрөгдөх даралт: PN10, PN16, PN25

Усжуулалт, нийтийн аж ахуйн үйлчилгээ, HVAC болон усны системд ашиглах зориулалттай хаалга хавхлага


Онцлогууд:

Гаднах иш ба буулга (OS&Y)

O-цагираг бүхий ишний битүүмжлэл

Боолт капот, Бүрэн цооног

Резинэн бүрхүүлтэй шаантаг, Гуулин шаантаг самар.

Цэнхэр RAL 5017 200 микрон зузаантай, дотор болон гадна талд нь хайлуулж наасан эпокси

Ажлын даралт -1-ээс +16 бар, ажлын температур -10-аас +80 ºC хүртэл


Техникийн үзүүлэлтүүд:

EN 1171, BS5163, EN 1074-1 ба 2 стандартын дагуу хавхлагын загвар

BS5163、EN 551-1 Цуврал 13-ын дагуу нүүр тулсан хэмжээсүүд

EN 12266、ISO5208 стандартын дагуу гидравлик туршилт

EN 1092-2, ISO 7005-2 стандартын стандарт фланцын өрөмдлөг

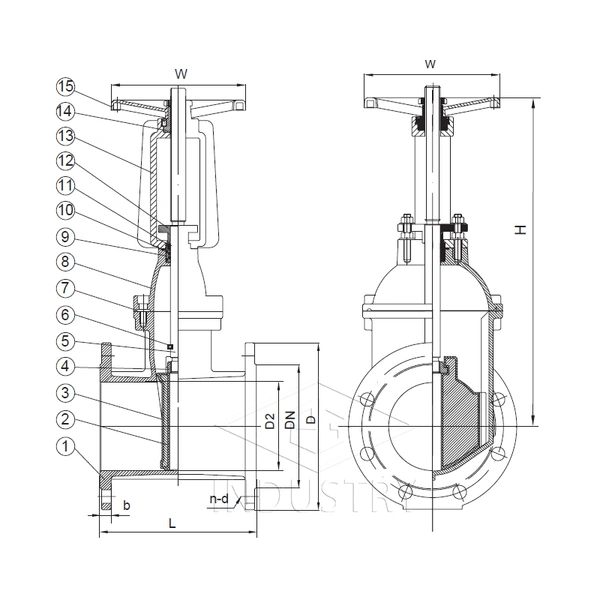

МАТЕРИАЛЫН ЖАГСААЛТ

Барааны дугаар.Хэсгийн нэрТодорхойлолт
1БиеУян хатан төмөр EN- GJS- 500- 7
2ШаантагУян хатан төмөр EN- GJS- 500- 7
3Шаантаг бүрэхNBR /EPDM EN 681-1
4Шаантаг самарЗэсийн хайлш
5ИшЗэвэрдэггүй ган X20 Cr13
6O цагирагны арын битүүмжлэлEPDM/NBR
7Капот жийргэвчNBR /EPDM EN 681-1
8КапотУян хатан төмөр EN- GJS- 500- 7
9Үйсэн савлагааЗэсийн хайлш
10O-RingEPDM/NBR
11Зогсоолын O-RingEPDM/NBR
12Булчирхайн фланцУян хатан төмөр EN- GJS- 500- 7
13БуулгаУян хатан төмөр EN- GJS- 500- 7
14Иш самарЗэсийн хайлш
15Гарын хүрдУян хатан төмөр EN- GJS- 500- 7
