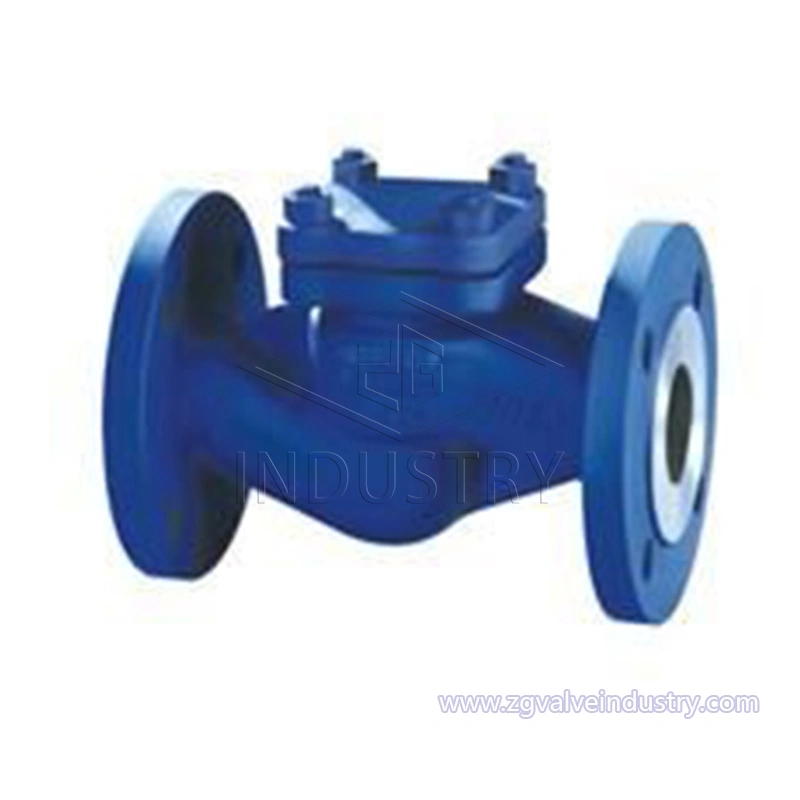

din цутгамал ган өргөх төрлийн шалгах хавхлага

zg хавхлага дин цутгамал ган өргөх төрлийн шалгах хавхлага, dn50-dn1500, pn6~pn250, ce даралтын төхөөрөмжийн гэрчилгээ, олон даралтын туршилт, 2 жилийн баталгаат хугацаа, төрөл бүрийн материалууд байдаг.

Хэмжээний хүрээ: 1/2“-16”/DN15-DN400

Даралт: PN16/PN25/PN40

Биеийн материал: GG/GS-C25/SS304/SS316

Дискний материал: GS-C25/SS304/SS316

Капот материал: GG/GS-C25/SS304/SS316

Боолтны материал: A193-B7, A193-B8

Самар материал: A1942H, A194-8

Төлбөр: T/T, D/P эсвэл L/C

Хүргэлтийн хугацаа: 5-30 хоног

Description

Загварын онцлогууд:

Шалгах хавхлагууд нь шингэний урсацыг зогсоох хавхлагууд юм. Шингэний даралтаар дискийг нээж болно. Дараа нь шингэн нь оролтоос гаралтын тал руу урсдаг. Оролтын даралт нь гаралтын хэмжээнээс бага байвал дискийг автоматаар хааж, шингэний урсацыг зогсоох боломжтой.

ZG шалгах хавхлагын онцлог

1. оновчтой бүтэц, найдвартай битүүмжлэл. Бүтээгдэхүүний бүтэц боломжийн, битүүмжлэл найдвартай, гүйцэтгэл сайн.

2. Хатуу хайлштай битүүмжлэл, удаан эдэлгээтэй. Битүүмжлэх гадаргууг хатуу хайлшаар гагнаж, элэгдэлд тэсвэртэй, удаан эдэлгээтэй байдаг.


Хэрэглээний талбар:

Хэмжээний хүрээ: DN15 ба DN400

Температур: (-)29℃-аас 425℃ хүртэл

Ашиглалтын зөвшөөрөгдөх даралт: PN16, PN25, PN40

Нефть-химийн үйлдвэр, Химийн, шилэн нэхмэл, хуванцар, цаас үйлдвэрлэх, эрчим хүчний үйлдвэр, ган, резин, хийн системд ашиглах шалгах хавхлага.


Гүйцэтгэлийн үзүүлэлтүүд:


Нэрлэсэн даралтPN16PN25PN40
Нэрлэсэн даралт1.6 Мпа 2.5 Мпа4.0 Мпа
Эрчим хүчний туршилт2.4 Мпа3.75 Мп6.0 Мпа
Арын тамга1.76 Мпа2.75 Мп4.4 Мпа
Битүүмжлэх туршилт1.76 Мпа2.75 Мп4.4 Мпа
Хийн туршилт0.6 Мпа0.6 Мпа0.6 Мпа
Ажлын температур-29 ~ 425
ДундWOG


Техникийн үзүүлэлтүүд:

1. Дизайн стандарт DIN EN12288-2003

2. Face Face Dimension DIN EN588-1:1995

3. Төгсгөлийн фланцын хэмжээ DIN EN1092-1:2002

4. Туршилтын стандарт DIN EN12266:2003


МАТЕРИАЛЫН ЖАГСААЛТ



Барааны дугаар.Хэсгийн нэрТодорхойлолт
1 БиеGG GS-C25, CF8, CF8M
2 ДискGS-C25, CF8, CF8M
3 КапотGG GS-C25, CF8, CF8M
4 Хавар1.0908
5 БолтA193-B7, A193-B8
6 СамарA1942H, A194-8
7 ЖийргэвчFlexible Graphite+304
