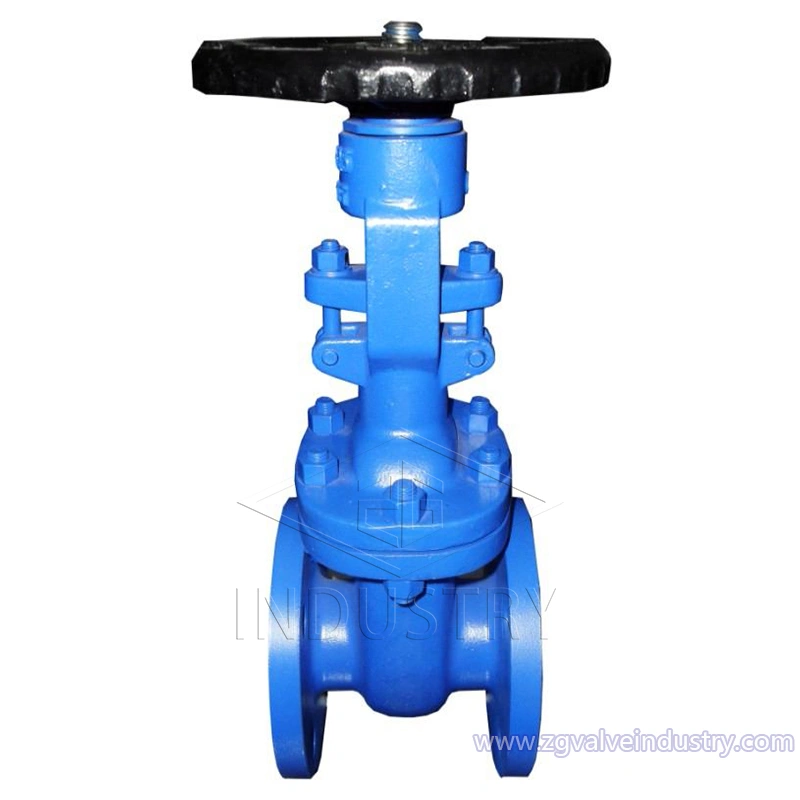

din f4 цутгамал ган хаалга хавхлаг

zg хавхлага din f4 цутгамал ган хаалга хавхлага (dn15-dn3000), ce даралтын төхөөрөмжийн гэрчилгээ, 10 хяналтын журам, олон даралтын туршилт, хоёр жилийн баталгаат хугацаа, төрөл бүрийн материалууд байдаг.

Хэмжээний хүрээ: 1 1/2“-12”/DN40-DN300

Даралт: PN16/PN25/PN40

Биеийн материал: GG/GS-C25/CF8/CF8M

Дискний материал: GS-C25/CF8/CF8M

Ишний материал: 13Cr/SS304/SS316

Сав баглаа боодлын материал: Уян графит

Төлбөр: T/T, D/P эсвэл L/C

Хүргэлтийн хугацаа: 5-30 хоног

Description

Загварын онцлогууд:

1、Дэвшилтэт стандартын шаардлагыг хангасан, найдвартай битүүмжлэл, маш сайн гүйцэтгэл, үзэсгэлэнтэй төрх.

2、Битүүмжлэлийн тохируулга нь дэвшилтэт бөгөөд боломжийн юм. Хаалганы битүүмжлэх гадаргуу ба хавхлагын суудал нь өөр өөр хатуулагтай хатуу хайлшаар хийгдсэн байдаг. Битүүмжлэл нь найдвартай, өндөр хатуулаг, элэгдэлд тэсвэртэй, өндөр температурт тэсвэртэй, зэврэлтэнд тэсвэртэй, зураасанд тэсвэртэй, удаан эдэлгээтэй байдаг.

3、Бөхөөх, зөөлрүүлэх, гадаргууг азотжуулах эмчилгээ хийсний дараа хавхлагын иш нь зэврэлт, зураас, элэгдэлд тэсвэртэй байдаг.

4、 Янз бүрийн инженерийн хэрэгцээ, хэрэглэгчийн шаардлагыг хангахын тулд хоолойн фланцын янз бүрийн стандартууд болон фланцын битүүмжлэх гадаргуугийн хэлбэрийг ашиглаж болно.

ZG хавхлага нь гэрлийн унтраалга, найдвартай битүүмжлэл, уян хатан санах ой, ашиглалтын хугацаа гэх мэт тодорхой давуу талуудтай.


Хэрэглээний талбар:

Хэмжээний хүрээ: DN40 ба DN300

Температур: (-)29℃-аас 425℃ хүртэл

Ашиглалтын зөвшөөрөгдөх даралт: PN16, PN25, PN40

Хаалганы хавхлагыг нефть химийн үйлдвэр, металлурги, ус цэвэршүүлэх, дулааны цахилгаан станц болон бусад газрын тос, усны уур дамжуулах хоолойд дамжуулах хоолой дахь орчинг холбох буюу таслахад өргөн ашигладаг.


Гүйцэтгэлийн үзүүлэлтүүд:


Нэрлэсэн даралтPN16PN25PN40
Нэрлэсэн даралт1.6 Мпа 2.5 Мпа4.0 Мпа
Эрчим хүчний туршилт2.4 Мпа3.75 Мп6.0 Мпа
Арын тамга1.76 Мпа2.75 Мп4.4 Мпа
Битүүмжлэх туршилт1.76 Мпа2.75 Мп4.4 Мпа
Хийн туршилт0.6 Мпа0.6 Мпа0.6 Мпа
Ажлын температур-29℃ ~ 425℃
ДундWOG


Техникийн үзүүлэлтүүд:

1. Дизайн стандарт DIN EN12288-2003

2. Face Face Dimension DIN EN588-1:1995

3. Төгсгөлийн фланцын хэмжээ DIN EN1092-1:2002

4. Туршилтын стандарт DIN EN12266:2003

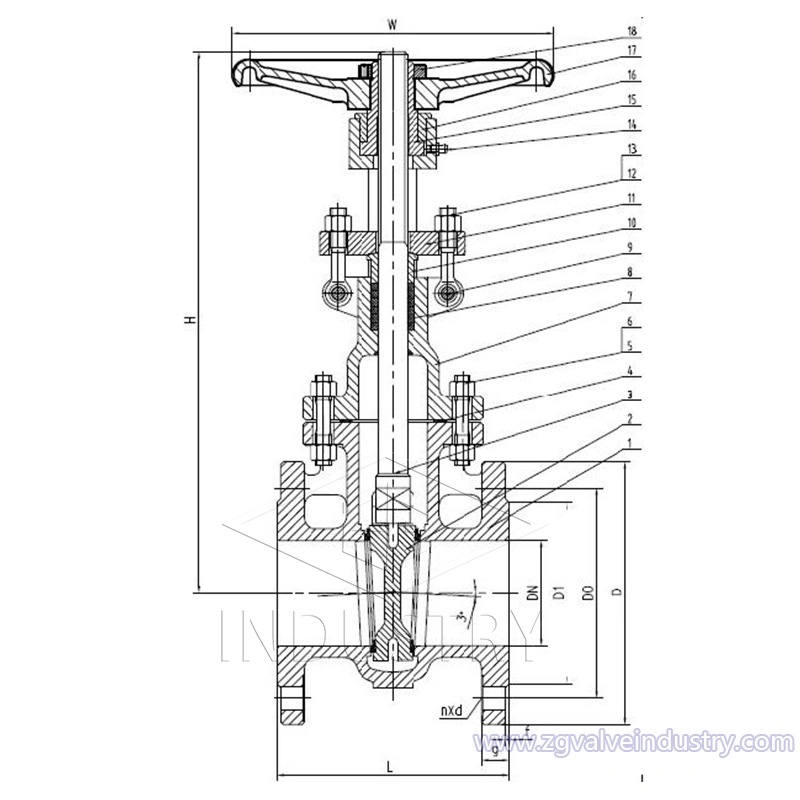

МАТЕРИАЛЫН ЖАГСААЛТ

Барааны дугаар.Хэсгийн нэрТодорхойлолт
1 БиеGG GS-C25, CF8, CF8M
2 ДискGS-C25, CF8, CF8M
3 Иш13Cr, F304, F316
4 ЖийргэвчFlexible Graphite+304
5 БолтA193-B7, A193-B8
6 СамарA1942H, A194-8
7 КапотGG GS-C25, CF8, CF8M
8 СавлахУян графит
9 PinCS SS304 SS316
10 БулчирхайGS-C25. SS304 SS316
11Булчирхайн бүрхүүл1.1191
12 Түлхүүр БолтA193-B7, A193-B8
13 СамарA1942H, A194-8
14 Газрын тосны аягаГуулин
15Иш самарХүрэл, 304,316
16Холхивч Cap A105, F304, F316
17 Гар дугуйA105, F304, F316
18 Түгжих самар25# SS304 SS316
