din pn16 цутгамал төмрийн бөмбөрцөг хавхлаг
din pn16 цутгамал төмрийн бөмбөрцөг хавхлаг
  • din pn16 цутгамал төмрийн бөмбөрцөг хавхлаг
  • din pn16 цутгамал төмрийн бөмбөрцөг хавхлаг

din pn16 цутгамал төмрийн бөмбөрцөг хавхлаг

din pn16 цутгамал төмрийн бөмбөрцөг хавхлаг

Хэмжээний хүрээ: 1 1/2“-12”/DN40-DN300

Даралт: PN10/PN16/JIS10K/JIS16K/125LB/150LB

Биеийн материал: уян хатан төмөр

Битүүмжлэх бөгжний материал: Цутгамал гууль/зэвэрдэггүй ган

Дискний материал: В62/SS бүхий уян харимхай төмөр

Сав баглаа боодлын материал: Графит

Булчирхайн материал: Цутгамал/Энгэрмэл төмөр

Капот материал: уян хатан төмөр

Ишний материал: Зэвэрдэггүй ган

Гар дугуй: Цутгамал төмөр

Төлбөр: T/T, D/P эсвэл L/C

Хүргэлтийн хугацаа: 5-30 хоног

Description

Танилцуулга:

Зогсоох хавхлагын нээлт, хаалтын хэсэг нь залгуур хэлбэртэй хавхлагын диск бөгөөд битүүмжлэх гадаргуу нь хавтгай эсвэл конус хэлбэртэй байна. Хавхлагын диск нь хавхлагын суудлын төв шугамын дагуу шугаман хөдөлдөг. Хавхлагын ишний хөдөлгөөний хэлбэр нь агаар, ус, уур, янз бүрийн идэмхий орчин, шавар, тос, шингэн металл гэх мэт янз бүрийн төрлийн шингэний урсгалыг хянахад ашиглаж болох өргөх, эргэдэг саваа төрөл байдаг. цацраг идэвхт орчин. Тиймээс энэ төрлийн хаах хавхлага нь хаах эсвэл зохицуулах, багасгахад маш тохиромжтой. Учир нь энэ төрлийн хавхлагын хавхлагын ишний онгойлгох буюу хаагдах цохилт нь харьцангуй богино бөгөөд маш найдвартай унтрах функцтэй бөгөөд хавхлагын суудлын портын өөрчлөлт нь хавхлагын дискний цус харвалттай шууд пропорциональ байдаг. , энэ нь урсгалыг тохируулахад маш тохиромжтой.


Хэрэглээний талбар:

Хэмжээний хүрээ: DN40-аас DN300(1 1/2"-12")

Ажлын температур: ≤120℃

Ашиглалтын зөвшөөрөгдөх даралт: PN10/PN16

Глоб хавхлагууд нь газрын тос, химийн үйлдвэр, хими, шилэн нэхмэл эдлэл, хуванцар, цаас, эрчим хүчний үйлдвэр, ган, резин, хийн системд ашиглагддаг.


Ажлын зарчим:

Бөмбөрцөг хавхлагын ажиллах зарчим ба шинж чанарууд

Хавхлага нь дамжуулах хоолой дахь орчинг таслах, багасгахад чухал үүрэг гүйцэтгэдэг. Маш чухал таслах хавхлагын хувьд хаалтын хавхлага нь хавхлагын ишний эргэлтийн хүчийг ашиглан битүүмжлэгдсэн бөгөөд хавхлагын иш нь тэнхлэгийн чиглэлд байна. Хавхлагын хаалт нь хавхлагын тагны битүүмжлэлийн гадаргууг хавхлагын суудлын битүүмжлэх гадаргуутай нягт тааруулж, битүүмжлэх гадаргуугийн хоорондох завсарын дагуу орчин гоожихоос сэргийлж даралт хийнэ.

Бөмбөрцөг хавхлагын битүүмжлэх хос нь хавхлагын хавтсыг битүүмжлэх гадаргуу ба хавхлагын суудлын битүүмжлэх гадаргуугаас бүрдэх ба хавхлагын иш нь хавхлагын суудлын төв шугамын дагуу босоо тэнхлэгт шилжихийн тулд хавхлагын хавтсыг хөдөлгөдөг. Бөмбөрцөг хавхлагыг нээх, хаах явцад нээлтийн өндөр нь бага, урсгалыг тохируулахад хялбар, үйлдвэрлэл, засвар үйлчилгээ нь тохиромжтой, даралтын хэрэглээний хүрээ өргөн байдаг.


Техникийн үзүүлэлтүүд:

1. Нүүр тулсан хэмжээ DIN EN1074-3

2. Төгсгөлийн фланцын хэмжээ DIN EN1092-2


Давуу тал:

1. Зогсоох хавхлагын бүтэц нь хаалганы хавхлагаас илүү энгийн бөгөөд үйлдвэрлэл, засвар үйлчилгээ нь илүү тохиромжтой.

2. лацдан холболтын гадаргуу нь өмсөж, зураасанд хялбар биш бөгөөд битүүмжлэлийн гүйцэтгэл сайн байна. Хавхлагын хаалт ба хавхлагын их биений битүүмжлэлийн гадаргуу хооронд онгойлгох, хаах үед харьцангуй гулсах зүйл байхгүй тул элэгдэл, зураас нь ноцтой биш, битүүмжлэлийн гүйцэтгэл сайн, ашиглалтын хугацаа урт байдаг.

3.Нээх, хаах үед дискний цохилт бага байдаг тул зогсоох хавхлагын өндөр нь хаалганы хавхлагаас бага боловч бүтцийн урт нь хаалганы хавхлагаас урт байдаг.

4. Хавхлагын суудлын портын өөрчлөлт нь хавхлагын дискний цохилттой пропорциональ байдаг тул урсгалын тохируулга хийхэд маш тохиромжтой, үйлдвэрлэх, засвар үйлчилгээ хийхэд хялбар, даралтын өргөн хэрэглээтэй.


Суурилуулалт, засвар үйлчилгээ:

Бөмбөрцөг хавхлагыг суурилуулах, засвар үйлчилгээ хийхдээ дараахь зүйлийг анхаарч үзэх хэрэгтэй.

1. Гар дугуй болон бариулаар ажилладаг зогсоох хавхлагыг дамжуулах хоолойн аль ч байрлалд суурилуулж болно.

2. Гар дугуй, бариул, бичил хөдөлгөөний механизмыг өргөхийг хориглоно.

3. Орчуулагчийн урсгалын чиглэл нь хавхлагын бие дээр харуулсан сумны чиглэлтэй тохирч байх ёстой.

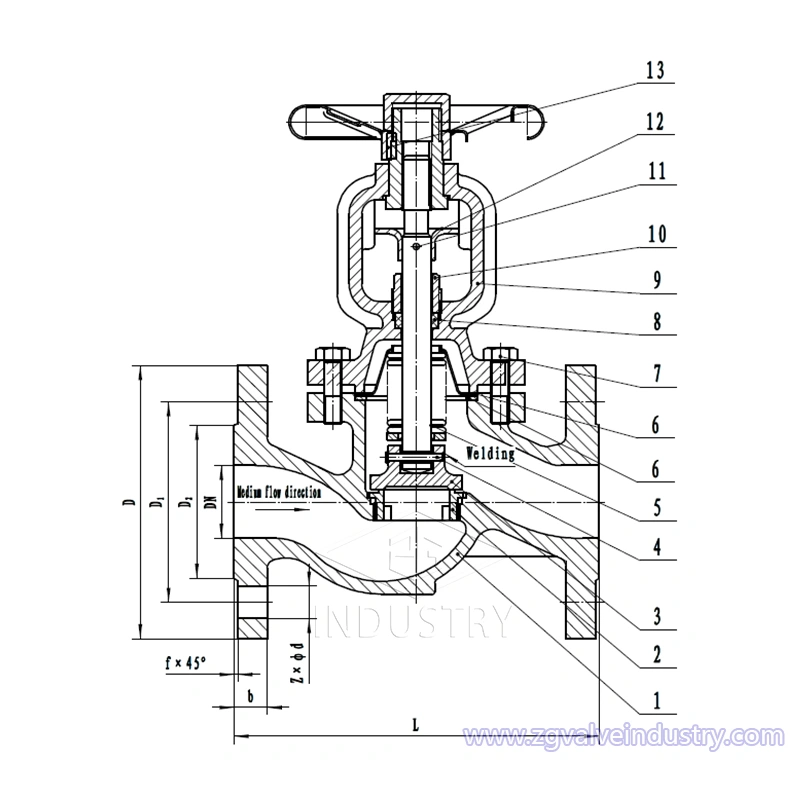

МАТЕРИАЛЫН ЖАГСААЛТ

Хэсгийн нэрМатериал
БиеGG25/GGG40
Лацны бөгжЦутгамал гууль/зэвэрдэггүй ган
ДискB62/SS бүхий уян хатан төмөр
СавлахГрафит
БулчирхайЦутгамал/Эвхмэл төмөр
КапотУян хатан төмөр
ИшЗэвэрдэггүй ган
Гар дугуйЦутгамал төмөр
