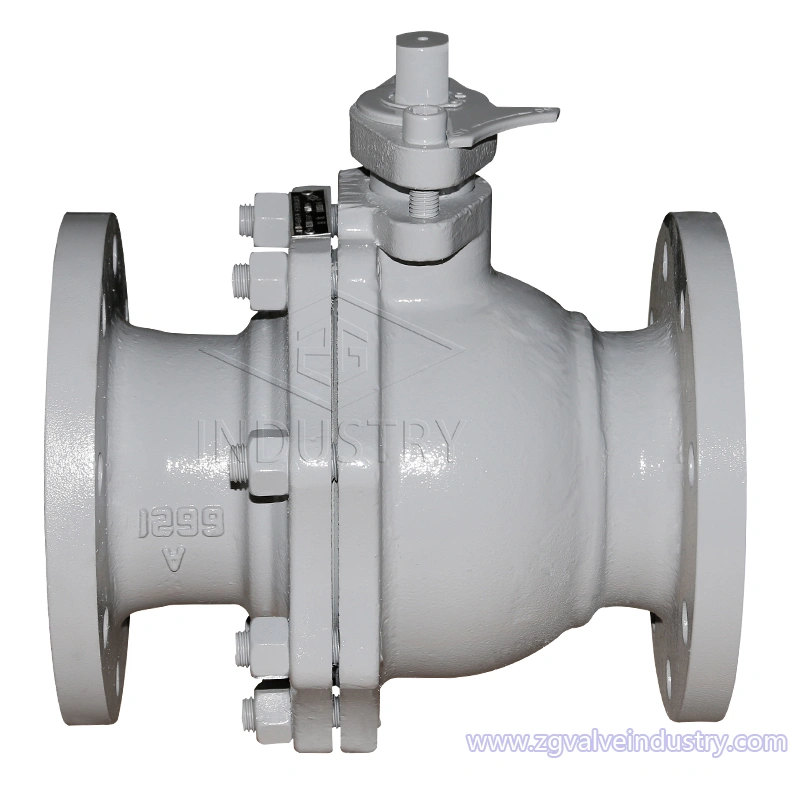

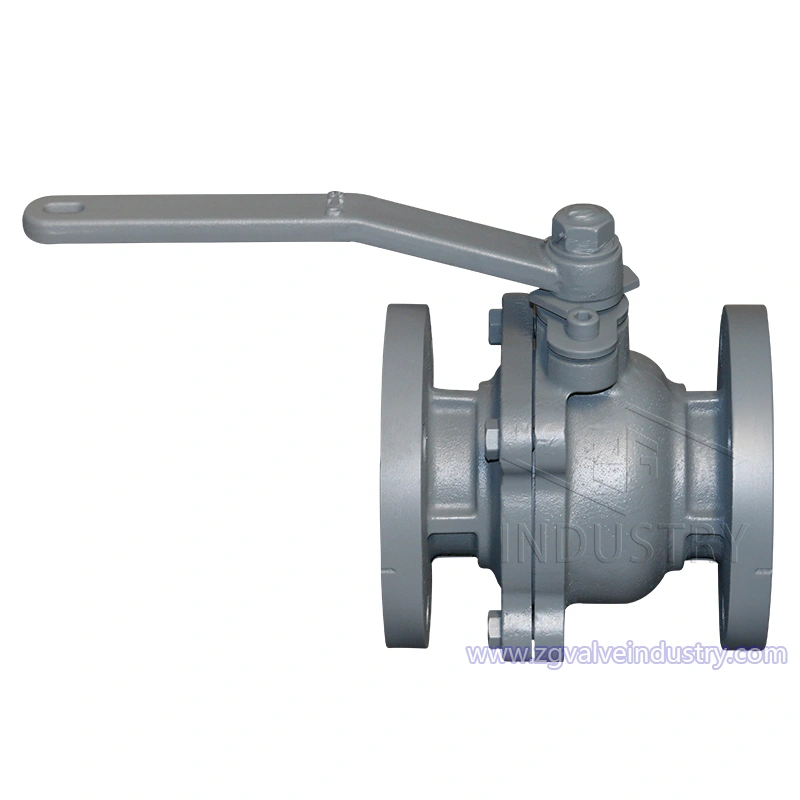

din/ansi/jis/bs цутгамал төмрийн фланцтай бөмбөлөг хавхлага

zg хавхлага din/ansi/jis/bs цутгамал төмрийн фланцтай бөмбөлөг хавхлага, ce даралтын төхөөрөмжийн гэрчилгээ, олон даралтын туршилт, 2 жилийн баталгаат хугацаа, төрөл бүрийн материалууд байдаг.

Хэмжээний хүрээ: 1/2“-18”/DN15-DN300

Ашиглах: Handhweel, Налуу араа, Пневматик, Цахилгаан мотортой

Ажлын даралт: PN10/PN16/JIS10K/16K/125LB/150LB

Биеийн материал: Цутгамал/Энгэрмэл төмөр

Капот материал: Цутгамал/Уялгар төмөр

Бөмбөгний материал: Зэвэрдэггүй ган

Ишний материал: Зэвэрдэггүй ган

Сав баглаа боодол: PTFE

Гар хөшүүрэг: уян хатан төмөр

Өргөдөл: Ус, газрын тос, хий

Бүрхүүлийн туршилт: 1.5 удаа

Суудлын туршилт: 1.1 удаа

Төлбөр: T/T, D/P эсвэл L/C

Хүргэлтийн хугацаа: 5-30 хоног

Description

Загварын онцлогууд:

Хоёр хэсэгтэй бөмбөг хавхлага ба фланцын хаалганы хавхлага нь ижил төрлийн хавхлага юм. Үүний ялгаа нь түүний хаалтын хэсэг нь бөмбөрцөг хэлбэртэй бөгөөд хавхлагын биеийн төв шугамыг тойрон эргэлдэж нээгдэж, хаагдахад хүрдэг. Бөмбөг хавхлага нь голчлон дамжуулах хоолой дахь орчны урсгалын чиглэлийг таслах, хуваарилах, өөрчлөхөд ашиглагддаг.

Хоёр хэсэгтэй бөмбөг хавхлагын зургаан давуу тал:

1. Хоёр хэсэгтэй бөмбөг хавхлага нь ажиллахад хялбар бөгөөд хурдан нээгдэж, хаагддаг. Энэ нь бүрэн нээлттэй байдлаас бүрэн хаалттай хүртэл 90 ° эргүүлэх шаардлагатай бөгөөд энэ нь алсаас удирдахад тохиромжтой.

2. Тохиромжтой засвар үйлчилгээ, бөмбөг хавхлагын энгийн бүтэц, битүүмжлэх цагираг нь ерөнхийдөө хөдлөх боломжтой, задлах, солиход илүү тохиромжтой, зэвэрдэггүй бөмбөгний ийм төрлийн тохируулгын үнэ хямд байдаг.

3. Хоёр хэсэгтэй бөмбөг хавхлага нь нягт бөгөөд найдвартай. Энэ нь хоёр битүүмжлэх гадаргуутай бөгөөд янз бүрийн хуванцарыг бөмбөг хавхлагын битүүмжлэх гадаргуугийн материал болгон өргөн ашигладаг бөгөөд битүүмжлэх чадвар сайтай бөгөөд бүрэн битүүмжлэх боломжтой. Энэ нь мөн вакуум системд өргөн хэрэглэгддэг.

4. Хоёр хэсэгтэй бөмбөг хавхлага нь энгийн бүтэцтэй, жижиг хэмжээтэй, хөнгөн жинтэй.

5. Хоёр хэсэгтэй бөмбөлөг хавхлага нь шингэний эсэргүүцэл багатай, бүрэн нүхтэй бөмбөг хавхлага нь үндсэндээ урсгалгүй байдаг.

6. Бүрэн нээлттэй буюу бүрэн хаагдсан үед бөмбөлөгний битүүмжлэх гадаргуу болон хавхлагын суултуур нь дундаас тусгаарлагдсан байх ба орчин нь дамжих үед хавхлагын битүүмжлэлийн гадаргууг элэгдэлд оруулахгүй.


Хэрэглээний талбар :

Хэмжээний хүрээ: 1/2"-12"/DN15-DN300

Ажлын температур: ≤120℃

Ашиглалтын зөвшөөрөгдөх даралт: PN10/PN16/JIS10K/16K/125LB/150LB

Бөмбөг хавхлага нь нефть химийн үйлдвэр, хими, шилэн нэхмэл эдлэл, хуванцар, цаас үйлдвэрлэх, эрчим хүчний үйлдвэр, ган, резин, хийн системд зориулагдсан.


Гүйцэтгэлийн үзүүлэлтүүд:

Өргөдөл: Ус, газрын тос, хий

Бүрхүүлийн туршилт: 1.5 удаа

Суудлын туршилт: 1.1 удаа


Техникийн үзүүлэлтүүд:

1.Нүүр тулсан: EN1074-3

2. Хоног стандарт: EN1092-2

3.Дунд: шатамхай, тэсэрч дэлбэрэх, хор шингэн, дулаан дамжуулах тос, шингэн.

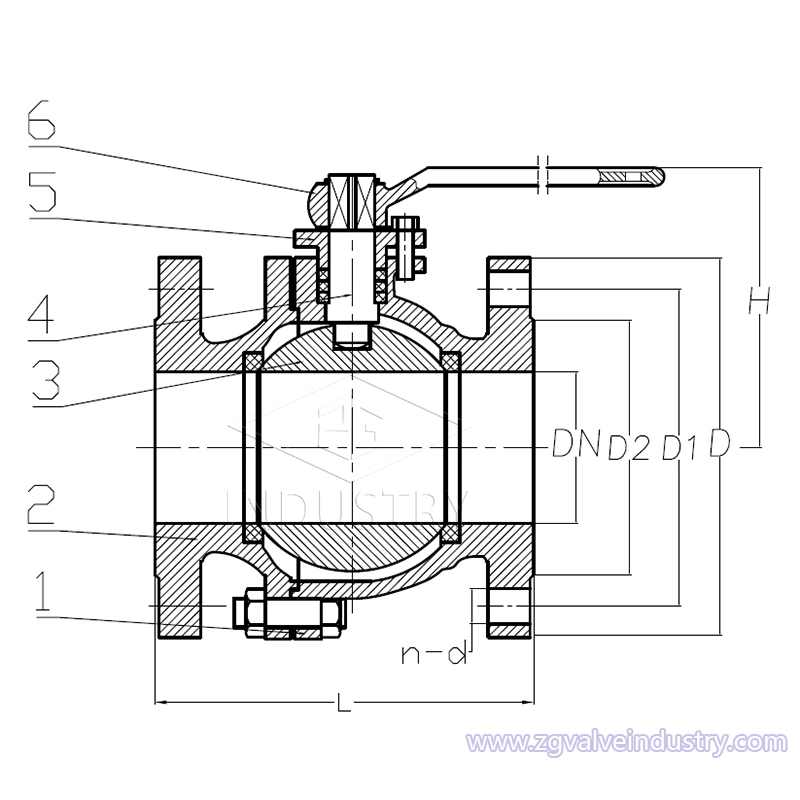

МАТЕРИАЛЫН ЖАГСААЛТ


Хэсгийн нэрМатериал
БиеЦутгамал/Эвхмэл төмөр
КапотЦутгамал/Эвхмэл төмөр
БөмбөгЗэвэрдэггүй ган
ИшЗэвэрдэггүй ган
СавлахPTFE
Гар хөшүүрэгУян хатан төмөр
