jis 10k/20k гурван төвтэй хатуу тамга эрвээхэй хавхлага

zg jis 10k/20k гурван төвтэй хатуу битүүмжлэх эрвээхэй хавхлага (dn50-dn2000), даралт (jis 10k/20k), материал (хуванцар төмөр, wcb, зэвэрдэггүй ган, хүрэл, цементжүүлсэн карбид) өндөр температурт дасан зохицох, ce даралтын төхөөрөмжийн гэрчилгээ .

Хэмжээний хүрээ:  DN80-DN3200

Даралт:  JIS5K/10K/20K PN6~PN63 Ангилал150~Ангилал1500

Биеийн материал:  Цутгамал, уян хатан төмөр, хүрэл, нүүрстөрөгчийн ган, зэвэрдэггүй ган, Cr-Mo ган, хайлш ган

Суудлын материал:  EPDM, NBR, PTFE, VITON, резин, STL, хүрэл, зэвэрдэггүй ган, Cr-Mo ган, хайлшин ган

Дискний материал:  Уян төмөр, Нүүрстөрөгчийн ган, Хүрэл, Зэвэрдэггүй ган, Cr-Mo ган, Хайлштай ган

Иш/Босоо амны материал:  45#, 410, 420, 431, 2Cr13, Зэвэрдэггүй ган, Cr-Mo ган

Сав баглаа боодол:  Уян графит

Төлбөр:  T/T, D/P эсвэл L/C

Хүргэлтийн хугацаа:  5-30 хоног

тайлбар

Танилцуулга:

Хавхлагын ишний тэнхлэг нь дискний төв болон их биеийн төвөөс нэгэн зэрэг хазайдаг бөгөөд хавхлагын суудлын эргэлтийн тэнхлэг нь хавхлагын биеийн гарцын тэнхлэгтэй тодорхой өнцөгтэй байдаг бөгөөд үүнийг гурвалсан хазгай эрвээхэй гэж нэрлэдэг. хавхлага.

Гурвалсан хазгай эрвээхэй хавхлагын хамгийн том онцлог нь битүүмжлэлийн бүтцийг үндсээр нь өөрчилсөн явдал юм. Энэ нь байрлалын битүүмжлэл байхаа больсон, харин мушгих битүүмжлэл, өөрөөр хэлбэл хавхлагын суудлын уян хатан хэв гажилтаас хамаардаггүй, харин битүүмжлэлийн үр дүнд хүрэхийн тулд хавхлагын суудлын контактын гадаргуугийн даралтаас бүрэн хамаардаг. Иймд металл хавхлагын суултын нэвчилтийг тэглэх асуудлыг нэг алхамаар шийдэж, контактын гадаргуугийн даралт нь дунд даралттай пропорциональ байдаг тул өндөр даралт, өндөр температурын эсэргүүцлийг хялбархан шийдэж болно.


Хэрэглээний талбар :

Гурвалсан хазгай эрвээхэй хавхлага нь урсгалын хурд, ачааллыг тохируулах, шингэнийг таслах зорилгоор 425 ℃ ба түүнээс бага температуртай металлурги, цахилгаан эрчим хүч, нефть химийн, усан хангамж, ус зайлуулах суваг, хотын барилга байгууламж болон бусад үйлдвэрлэлийн шугам хоолойд өргөн хэрэглэгддэг.

ZG Valve-ийн үйлдвэрлэсэн гурвалсан эксцентрик эрвээхэй хавхлагын хамгийн их даралтын үзүүлэлт нь 2500 фунт, стандарт диаметр нь 120 инч хүрч чаддаг.

Гурвалсан хазгай эрвээхэй хавхлагын холболтын горим: хавчаар, чих, фланц, цагираг холболт, тулгаа гагнуур, хүрэм гэх мэтийг сонгож, янз бүрийн бүтцийн урт, стандартыг харгалзан үзэх боломжтой.

Гурвалсан хазгай эрвээхэй хавхлага нь материалын өргөн сонголттой, өндөр ба бага температур, төрөл бүрийн хүчил, шүлт болон бусад идэмхий бодисуудтай.


Онцлогууд:

1. Гурвалсан хазгай эрвээхэй хавхлага нь тохируулга, таслалтыг нэгтгэж, хянах чадвартай.

ZG хавхлагын үйлдвэрлэсэн гурвалсан хазгай эрвээхэй хавхлага нь шингэний даралт, температурын нөлөөгөөр эрвээхэйний хавтангийн хэв гажилт, хавхлагын ишний буруу байрлал, лацдан холболтын гадаргууг хазахаас сэргийлж давхар аюулгүй байдлын бүтэцтэйгээр бүтээгдсэн. ZG хавхлага нь эрвээхэйний хавтангийн доод талд хоёр бие даасан түлхэх цагирагаар тоноглогдсон бөгөөд ингэснээр ямар ч ажлын нөхцөлд гурвалсан хазгай эрвээхэй хавхлагын хэвийн ажиллагааг хангах;

2.Үхсэн бүсийн загвар байхгүй, нээлтийн момент бага.

Гурвалсан хазгай эрвээхэй хавхлагын хавхлагын хавтангийн хэлбэр нь эллипс хэлбэрийн конус хэлбэртэй бөгөөд гадаргуу нь хатуу хайлшаар гагнаж, элэгдэлд тэсвэртэй байдаг. Хөвөгч U хэлбэрийн зэвэрдэггүй ган суудал нь төвийг автоматаар тохируулах функцтэй. Хавхлагыг онгойлгох үед зууван конус битүүмжлэх гадаргуугийн хавхлагын хавтан нь эхлээд U хэлбэрийн уян хавхлагын суудлаас салж, дараа нь эргэлддэг. Суудал нь хавхлагын суудал нь хавхлагын хавтангийн зууван конус хэлбэрийн битүүмжлэх гадаргуутай нягт таарах хүртэл хавхлагын суудлыг хэв гажилтанд оруулдаг. Эрвээхэй хавтан нь хавхлагыг онгойлгох, хаах үед хавхлагын суудлыг маажихгүй бөгөөд хавхлагын ишний эргүүлэх хүч нь эрвээхэй хавтангаар битүүмжлэх гадаргуу руу шууд дамждаг бөгөөд нээлтийн эргэлт бага,

3.Zero алдагдал, өндөр температур, өндөр даралтын эсэргүүцэл.

Гурвалсан эксцентрикийн хамгийн том онцлог нь битүүмжлэлийн бүтцийг үндсээр нь өөрчилдөг явдал юм. Энэ нь байрлалын битүүмжлэл байхаа больсон, харин мушгих битүүмжлэл, өөрөөр хэлбэл хавхлагын суудлын уян хатан хэв гажилтаас хамаардаггүй, харин битүүмжлэлийн үр дүнд хүрэхийн тулд хавхлагын суудлын контактын гадаргуугийн даралтаас бүрэн хамаардаг. Энэ төрлийн битүүмжлэлийн бүтэц нь гурвалсан хазгай эрвээхэй хавхлагыг хатуу битүүмжлэлийн VI түвшинд хүрч, жинхэнэ тэг алдагдалд хүрэх боломжийг олгодог. Үүний зэрэгцээ металл хавхлагын суудлыг сонгох, нүүрний битүүмжлэлийн бүтцийн онцлогоос шалтгаалан өндөр температур, өндөр даралтын эсэргүүцлийн асуудал мөн шийдэгддэг.


Техникийн үзүүлэлтүүд :
Дизайн стандарт:

EN 593, MSS SP67, API 609, BS5155

Нүүр тулсан хэмжээ:

ISO 5752, EN 558, MSS SP67, API 609, DIN3202

Төгсгөлийн стандарт:

ANSI B16.1 Class125LB & B16.5 Class150LB

AS 2129 Хүснэгт D & E BS 10 Хүснэгт D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150 LB AWWA C207

SABS 1123 Хүснэгт 1000/3 & Хүснэгт 1600/3

Дээд фланц: ISO5211

Туршилтын стандарт: API 598, ISO 5208, EN 12266

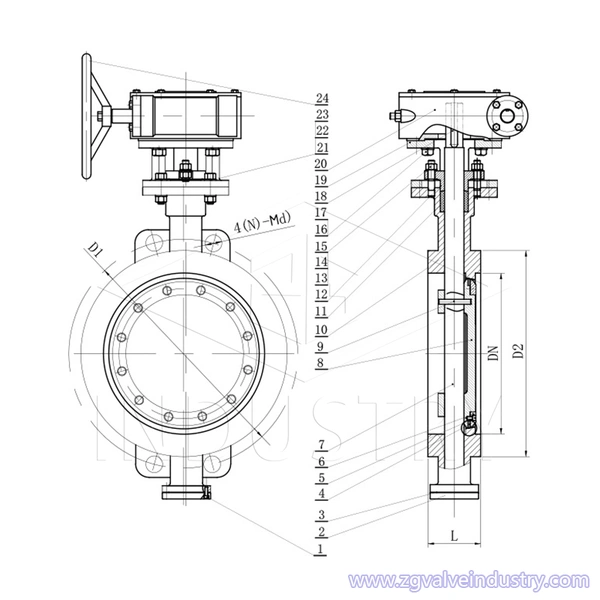

зурах 日标三偏心ss.jpg

МАТЕРИАЛЫН ЖАГСААЛТ


Материалын тодорхойлолт
Хэсгийн нэрМатериал
БиеЦутгамал төмөр, уян хатан төмөр, хүрэл, нүүрстөрөгчийн ган, зэвэрдэггүй ган, Cr-Mo ган, хайлш ган
ДискУян төмөр, Нүүрстөрөгчийн ган, Хүрэл, Зэвэрдэггүй ган, Cr-Mo ган, Хайлштай ган
Лацны бөгж316 зэвэрдэггүй ган+уян бал чулуу, тефлон
СуудалEPDM, NBR, PTFE, VITON, резин, STL, хүрэл, зэвэрдэггүй ган, Cr-Mo ган, хайлшин ган
Иш45#, 410, 420, 431, 2Cr13, Зэвэрдэггүй ган, Cr-Mo ган
СавлахУян графит, Teflon
Жич:Нүүрстөрөгчийн ган: WCB
Cr-Mo ган: ZG1Cr5Mo, ZG20GrMo гэх мэт
Зэвэрдэггүй ган: CF8, CF8M, CF3, CF3M
Хайлшин ган: WC6, WC9 гэх мэт
