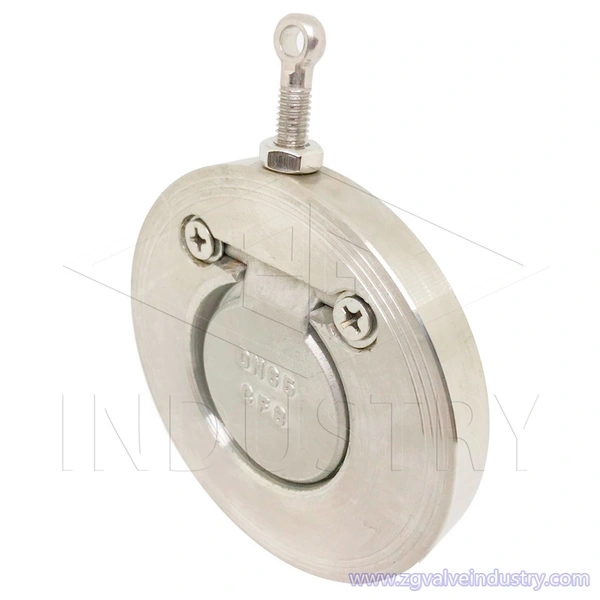

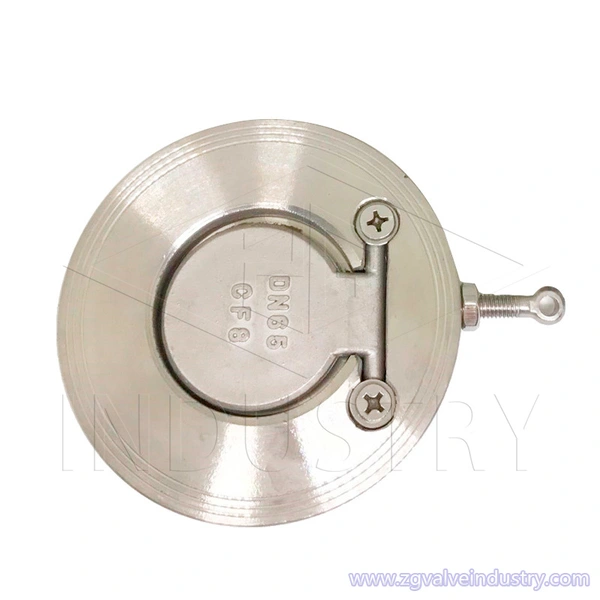

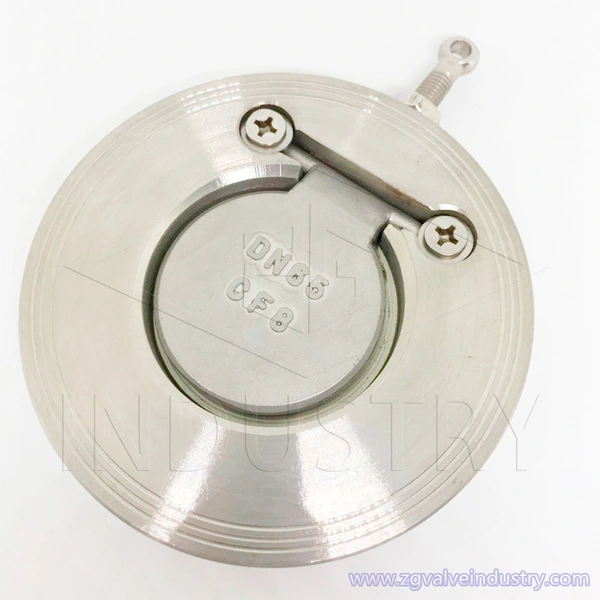

wcb/keluli tahan karat gb injap sehala ayunan wafer plat tunggal (patten pendek)

injap zg wcb/keluli tahan karat gb injap sehala ayunan wafer plat tunggal (patten pendek), pensijilan peralatan tekanan ce, ujian tekanan berganda, waranti dua tahun, pelbagai bahan tersedia.

Julat Saiz: 2\"~40\" DN50-DN1000

Tekanan Kerja:  PN10~PN40

Bahan Badan: WCB, A105, WC6, F11, WC9, F22, LCB, LF2, CF8, F304, CF3, F304L, CF8M, F316, CF3M, F316L, ZG1Cr18Ni9Ti, 1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, 1Cr18Ni12Mo2Ti, tembaga dan aloi tembaga, Ti dan aloi Ti

Trim:  304, 304L, 316, 316L, SS321, Aloi 20, Aloi kuprum dan kuprum, aloi Ti dan Ti

Spring:  304, 304L, 316, 316L, Monel, Inconel600, Incomel X-750

Kedap: 13Cr/13Cr, bahan badan, Keluli Tahan Karat, Aloi Monel, Karbida bersimen, Aloi 20(N08020), Aloi tembaga dan tembaga, Aloi Ti dan Ti, NBR, PTFE, VITON, EPDM, Getah silikon

Permohonan untuk: Dengan memilih bahan yang berbeza, ia boleh digunakan pada pelbagai media seperti air, wap, minyak, asid nitrik, asid asetik, media pengoksidaan kuat, dan urea.

Ujian Shell: 1.5 kali

Ujian Tempat Duduk: 1.1 kali

Pembayaran: T/T, D/P atau L/C

Masa Utama: 5-30 hari

Description

Ciri-ciri Reka Bentuk:

Injap Periksa ialah injap untuk menghentikan aliran balik bendalir. Cakera boleh dibuka dengan tekanan bendalir. Dan kemudian bendalir mengalir dari salur masuk ke bahagian salur keluar. Apabila tekanan salur masuk kurang daripada salur keluar, cakera boleh ditutup secara automatik dan menghentikan bendalir daripada aliran balik.

Injap sehala ayunan menggunakan struktur ayunan rocker terbina dalam. Semua bahagian pembukaan dan penutup injap dipasang di dalam badan injap dan tidak menembusi badan injap. Kecuali gasket pengedap dan cincin pengedap di bebibir tengah, keseluruhan Tiada titik kebocoran, menghalang kemungkinan kebocoran injap. Lengan ayun injap sehala ayunan menggunakan struktur sambungan sfera pada sambungan antara lengan rocker dan flap injap, supaya flap injap mempunyai tahap kebebasan tertentu dalam julat 360 darjah, dan terdapat kedudukan mikro yang sesuai pampasan.

Ia sesuai untuk media bersih, bukan untuk media yang mengandungi zarah pepejal dan kelikatan yang tinggi.


Ciri-ciri Injap Semak Wafer Swing:

1. Panjang struktur adalah pendek, dan panjang strukturnya hanya 1/4~1/8 daripada injap sehala bebibir tradisional;

2. Saiz kecil dan ringan, beratnya hanya 1/4~1/20 injap sehala bebibir tradisional;

3. Kepak injap ditutup dengan cepat dan tekanan tukul air adalah kecil;

4. Kedua-dua paip mendatar dan paip menegak boleh digunakan, dan pemasangannya mudah;

5. Saluran aliran tidak terhalang dan rintangan bendalir adalah kecil;

6. Tindakan sensitif dan prestasi pengedap yang baik;

7. Cakera injap mempunyai lejang pendek dan kesan penutupan kecil;

8. Struktur keseluruhan, ringkas dan padat, penampilan cantik;

9. hayat perkhidmatan yang panjang dan kebolehpercayaan yang tinggi.


Bidang Permohonan:

Julat Saiz: 2"~40" DN50-DN1000

Tekanan Kerja: PN10~PN40

Suhu Bekerja: -196~540°C

Permohonan untuk: Dengan memilih bahan yang berbeza, ia boleh digunakan pada pelbagai media seperti air, wap, minyak, asid nitrik, asid asetik, media pengoksidaan kuat, dan urea.

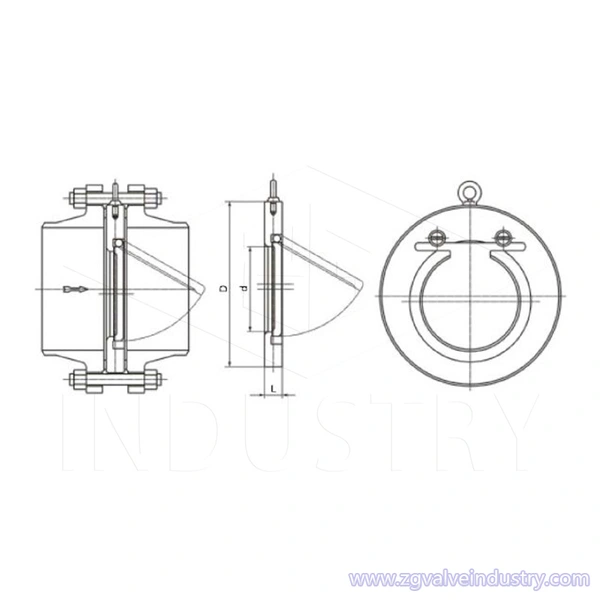

Spesifikasi teknikal:

Standard reka bentuk: JB/T8937

Dimensi Bersemuka: JB/T8937

Bebibir sambungan: JB/T74-90, GB/T13402, GB/T9112-9124, HG/T20592~20635

Penilaian suhu tekanan: JB/T74, GB/T9124, HG20604~20625

Standard ujian: JB/T9092




SENARAI BAHAN


Spesifikasi Bahan
Nama Bahagianbahan
BadanWCB, A105, WC6, F11, WC9, F22, LCB, LF2, CF8, F304, CF3, F304L, CF8M, F316, CF3M, F316L, ZG1Cr18Ni9Ti, 1Cr18Ni9Ti8, aloi 1Cr18Ni9Ti, ZG12CMor2Tis, CF8M, F316, CF3M, F316L, ZG1Cr18Ni9Ti, 1Cr18Ni9Ti8, Tipper2Ti8Ti8Tis, Tipper2Ti8Tis dan aloi Copper2Tis
memangkas304, 304L, 316, 316L, SS321, Aloi 20, Aloi kuprum dan kuprum, aloi Ti dan Ti
Musim bunga304, 304L, 316, 316L, Monel, Inconel600, pendapatan X-750
Meterai13Cr/13Cr, bahan badan, Keluli Tahan Karat, Aloi Monel, Karbida bersimen, Aloi 20(N08020), Aloi kuprum dan kuprum, aloi Ti dan Ti, NBR, PTFE, VITON, EPDM, Getah silikon
