ينتهي المقبس بصمام بوابة مرن غير مرتفع للأنابيب البلاستيكية

ميزات التصميم:

1 、 جسم من حديد الدكتايل وغطاء محرك للقوة العالية ومقاومة الصدمات. جسم الصمام وغطاء الإيبوكسي المرتبط بونيه فيوجن من أجل حماية طويلة الأمد من التآكل. مباشرة من خلال التجويف الكامل لتجنب مصائد الحطام ، ومقاومة التدفق الصغيرة.

2 ، إسفين من حديد الدكتايل داخل وخارج المطاط بالكامل مع EPDM أو NBR المفلكن ، ومناسب لمياه الشرب.

3 ، حشية بونيه مطاطية لإطالة العمر وحماية مسامير غطاء المحرك ، ومشابك معزولة للحماية من التآكل.

4 、 ساق من الفولاذ المقاوم للصدأ مع خيط متداول لقوة عالية ومقاومة للتآكل **.

5 ، مرفق الختم الخلفي للسماح باستبدال الأختام تحت ضغط التشغيل الكامل.

6 、 غسالة دفع سفلية لتقليل الاحتكاك.

7 、 صب غدة حديد الدكتايل السميكة ، حلقات O قابلة للاستبدال.

8 ، واقي من الغبار لمنع الشوائب من دخول نظام ختم الساق.

9 ، جلبة نحاسية للمحاذاة ، وتشغيل عزم دوران منخفض.

10 ، الجوز الجذعية مجمعة لأسفل.

11 ، يتم تزويد الصمام بعجلة يدوية أو عمود مكشوف بغطاء مربع ؛ عزم دوران صغير ، فتح وإغلاق سهل.

مجال التطبيق ：

نطاق الحجم: DN40 و DN600

أقصى درجة حرارة: 80 درجة مئوية

ضغط التشغيل المسموح به: PN10 、 PN16 、 PN25

صمام البوابة للاستخدام في الري وخدمات المرافق العامة وأنظمة التدفئة والتهوية وتكييف الهواء وأنظمة المياه

سمات:

الجذع والنير الخارجي (OS&Y)

ختم الجذعية مع حلقة O

غطاء محرك الترباس ، التجويف الكامل

إسفين مطاطي مغلف ، صامولة إسفين نحاسية.

إيبوكسي مدمج من الداخل والخارج ، أزرق RAL 5017 200 ميكرون

ضغط العمل 250 رطل لكل بوصة مربعة / 17.2 بار بارد غير مقاوم للصدمات

المواصفات الفنية:

تصميم الصمام وفقًا لـ DIN 3352 / SABS 664

أبعاد وجهًا لوجه وفقًا لـ DIN 3202 F5 / SABS 664

تتوافق أبعاد أطراف المقبس مع ISO 4422 、 ISO 4422.2

اختبار هيدروليكي حسب ISO5208

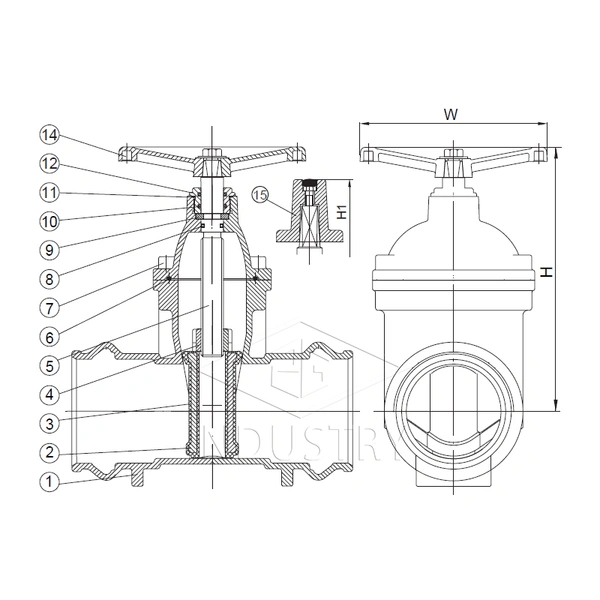

قائمة مواد
