ميزات التصميم:
1 、 جسم من حديد الدكتايل وغطاء محرك للقوة العالية ومقاومة الصدمات. جسم الصمام وغطاء الإيبوكسي المرتبط بونيه فيوجن من أجل حماية طويلة الأمد من التآكل. مباشرة من خلال التجويف الكامل لتجنب مصائد الحطام ، ومقاومة التدفق الصغيرة.
2 ، إسفين من حديد الدكتايل داخل وخارج المطاط بالكامل مع EPDM أو NBR المفلكن ، ومناسب لمياه الشرب.
3 ، حشية بونيه مطاطية لإطالة العمر وحماية مسامير غطاء المحرك ، ومشابك معزولة للحماية من التآكل.
4 、 ساق من الفولاذ المقاوم للصدأ مع خيط متداول لقوة عالية ومقاومة للتآكل **.
5 ، مرفق الختم الخلفي للسماح باستبدال الأختام تحت ضغط التشغيل الكامل.
6 、 غسالة دفع سفلية لتقليل الاحتكاك.
7 、 صب غدة حديد الدكتايل السميكة ، حلقات O قابلة للاستبدال.
8 ، واقي من الغبار لمنع الشوائب من دخول نظام ختم الساق.
9 ، جلبة نحاسية للمحاذاة ، وتشغيل عزم دوران منخفض.
10 ، الجوز الجذعية مجمعة لأسفل.
11 ، يتم تزويد الصمام بعجلة يدوية أو عمود مكشوف بغطاء مربع ؛ عزم دوران صغير ، فتح وإغلاق سهل.
مجال التطبيق ：
نطاق الحجم: DN40 و DN600
أقصى درجة حرارة: 80 درجة مئوية
ضغط التشغيل المسموح به: PN10 、 PN16 、 PN25
صمام البوابة للاستخدام في الري وخدمات المرافق العامة وأنظمة التدفئة والتهوية وتكييف الهواء وأنظمة المياه
سمات:
غطاء محرك السيارة اندفع
قابل للاستبدال يا الدائري
إسفين مطاطي مغلف ، صامولة إسفين نحاسية.
إيبوكسي مدمج من الداخل والخارج ، أزرق RAL 5017 200 ميكرون
ضغط العمل 250 رطل لكل بوصة مربعة / 17.2 بار بارد غير مقاوم للصدمات
المواصفات الفنية:
تصميم الصمام وفقًا لـ AWWA C515 、 AWWA C509
أبعاد وجهًا لوجه وفقًا لمعيار ANSI B16.10
اختبار هيدروليكي وفقًا لـ AWWA C515 AWWA C509 、 ISO5208
حفر شفة قياسي إلى ANSI B16.1 、 ANSI B16.42

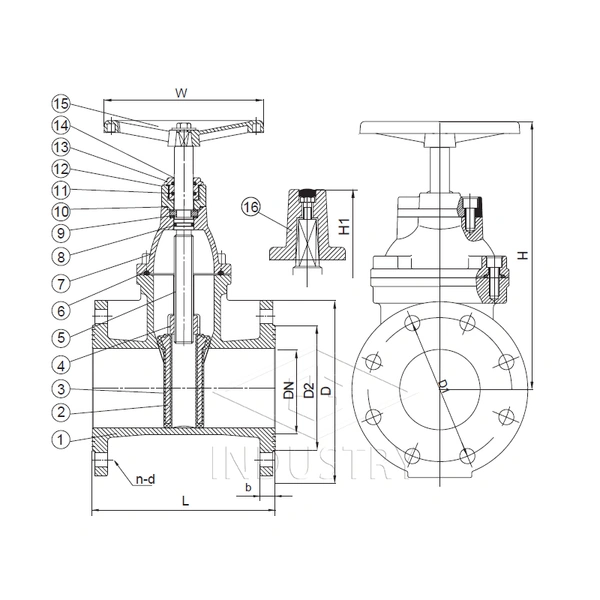

قائمة مواد
| رقم الصنف. | جزء اسم | تخصيص |
| 1 | الجسم | حديد الدكتايل ASTM A536 65-45-12 |
| 2 | وتد | حديد الدكتايل ASTM A536 65-45-12 |
| 3 | طلاء الوتد | EPDM / NBR ASTM D2000 |
| 4 | إسفين البندق | سبائك النحاس |
| 5 | إيقاف | الفولاذ المقاوم للصدأ ASTM A276 SS410 |
| 6 | بونيه حشية | EPDM ASTM D2000 |
| 7 | غطاء محرك السيارة | حديد الدكتايل ASTM A536 65-45-12 |
| 8 | يا الدائري الخلفي الختم | EPDM ASTM D2000 |
| 9 | غسالة الجذعية | PEFE |
| 10 | يا الدائري | EPDM ASTM D2000 |
| 11 | يا الدائري | EPDM ASTM D2000 |
| 12 | شفة الغدة | حديد الدكتايل ASTM A536 65-45-12 |
| 13 | حارس الغبار | EPDM ASTM D2000 |
| 14 | عقارب | حديد الدكتايل ASTM A536 65-45-12 |
| 15 | كاب الجذعية | حديد الدكتايل ASTM A536 65-45-12 |
