ميزات التصميم:
1 、 جسم من حديد الدكتايل وغطاء محرك للقوة العالية ومقاومة الصدمات. جسم الصمام وغطاء الإيبوكسي المرتبط بونيه فيوجن من أجل حماية طويلة الأمد من التآكل. مباشرة من خلال التجويف الكامل لتجنب مصائد الحطام ، ومقاومة التدفق الصغيرة.
2 ، إسفين من حديد الدكتايل داخل وخارج المطاط بالكامل مع EPDM أو NBR المفلكن ، ومناسب لمياه الشرب.
3 ، حشية بونيه مطاطية لإطالة العمر وحماية مسامير غطاء المحرك ، ومشابك معزولة للحماية من التآكل.
4 、 ساق من الفولاذ المقاوم للصدأ مع خيط متداول لقوة عالية ومقاومة للتآكل **.
5 ، مرفق الختم الخلفي للسماح باستبدال الأختام تحت ضغط التشغيل الكامل.
6 、 غسالة دفع سفلية لتقليل الاحتكاك.
7 、 صب غدة حديد الدكتايل السميكة ، حلقات O قابلة للاستبدال.
8 ، واقي من الغبار لمنع الشوائب من دخول نظام ختم الساق.
9 ، جلبة نحاسية للمحاذاة ، وتشغيل عزم دوران منخفض.
10 ، الجوز الجذعية مجمعة لأسفل.
11 ، يتم تزويد الصمام بعجلة يدوية أو عمود مكشوف بغطاء مربع ؛ عزم دوران صغير ، فتح وإغلاق سهل.
مجال التطبيق ：
نطاق الحجم: DN40 و DN600
أقصى درجة حرارة: 80 درجة مئوية
ضغط التشغيل المسموح به: PN10 、 PN16 、 PN25
صمام البوابة للاستخدام في الري وخدمات المرافق العامة وأنظمة التدفئة والتهوية وتكييف الهواء وأنظمة المياه
سمات:
غطاء محرك السيارة اندفع
قابل للاستبدال يا الدائري
إسفين مطاطي مغلف ، صامولة إسفين نحاسية.
إيبوكسي مدمج من الداخل والخارج ، أزرق RAL 5017 200 ميكرون
ضغط العمل من -1 إلى +16 بار ودرجة حرارة التشغيل من -10 إلى +80 درجة مئوية
المواصفات الفنية:
تصميم الصمام وفقًا للمواصفة JIS B 2062 KS B 2332
أبعاد وجهًا لوجه وفقًا لـ JIS B2002
اختبار هيدروليكي وفقًا لـ JIS B2003 、 ISO 5208
حفر شفة قياسي لـ JIS B2239

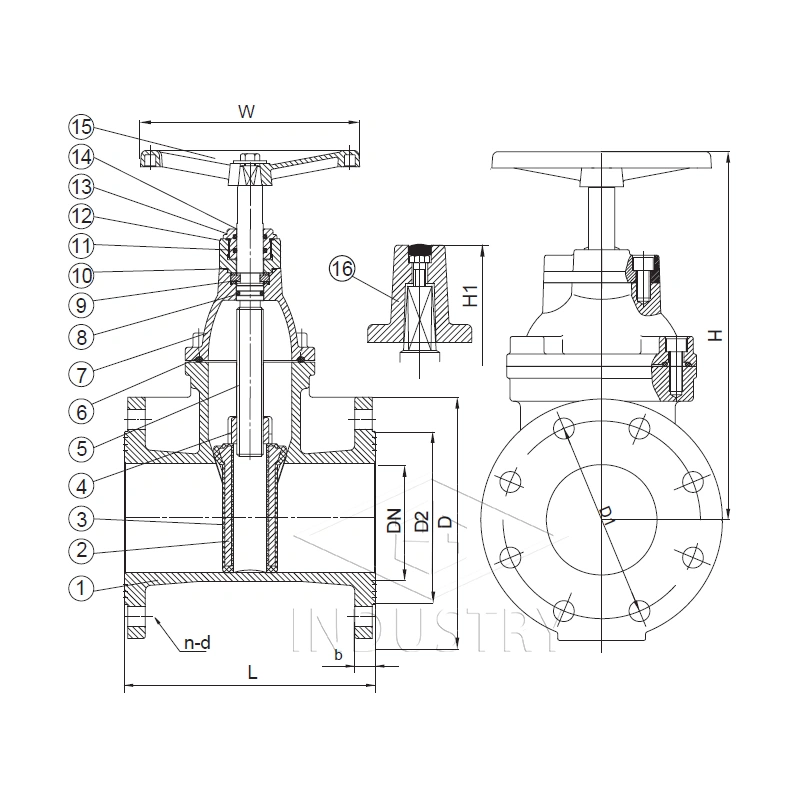

قائمة مواد
| رقم الصنف. | جزء اسم | تخصيص |
| 1 | الجسم | حديد الدكتايل FCD450 |
| 2 | وتد | حديد الدكتايل FCD450 |
| 3 | طلاء الوتد | EPDM / NBR |
| 4 | إسفين البندق | سبائك النحاس |
| 5 | إيقاف | الفولاذ المقاوم للصدأ SS410 |
| 6 | بونيه حشية | NBR / EPDM EN 681-1 |
| 7 | غطاء محرك السيارة | حديد الدكتايل GGG50 |
| 8 | يا الدائري الخلفي الختم | EPDM / NBR |
| 9 | غسالة الجذعية | PEFE |
| 10 | طوق الجذعية | الفولاذ المقاوم للصدأ / سبائك النحاس |
| 11 | يا الدائري | EPDM / NBR |
| 12 | يا الدائري | EPDM / NBR |
| 13 | شفة الغدة | حديد الدكتايل FCD450 |
| 14 | حارس الغبار | EPDM / NBR |
| 15 | عجلة اليد | حديد الدكتايل FCD450 |
| 16 | البندق الجذعية | حديد الدكتايل FCD450 |
