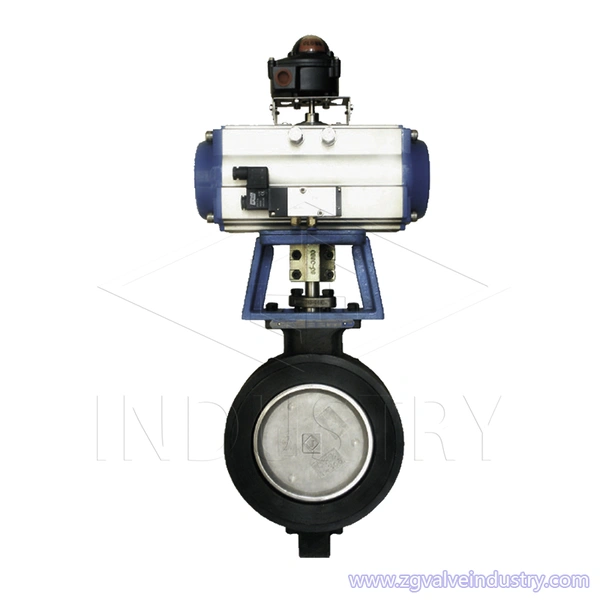

شیر پروانه ای با کارایی بالا

ویژگی های طراحی:

شیر پروانه ای با کارایی بالا

شیر پروانه ای با کارایی بالا ZG یک صفحه پروانه ای غیرعادی دوتایی با سطح آب بندی کروی دارد و مجهز به یک تکه صندلی آب بندی لبه انعطاف پذیر است که برای مواردی که نیاز به آب بندی قابل اعتماد و ویژگی های تنظیم خوب دارند مناسب است. با توجه به طراحی صفحه پروانه ای غیرعادی دوگانه، این شیر دارای عملکرد آب بندی محکم و عمر طولانی است. می توان از آن برای قطع یا تنظیم سریع جریان استفاده کرد.

این محصول برای حمل و نقل مایع و گاز (از جمله بخار) در خطوط لوله صنعتی مختلف مناسب است. به طور خاص انتخاب شده است، همچنین می تواند برای رسانه های خاص، مانند کلر، اکسیژن، خلاء بالا، عمر طولانی، مقاومت در برابر گوگرد یا رسانه های خورنده استفاده شود. این محصول همچنین می تواند دارای انتخاب عملکرد حفاظت در برابر آتش، انتخاب دمای پایین و انتخاب پرکننده ریز نشت و غیره باشد.

روش اتصال می تواند از نوع ویفر یا طرح تک فلنجی از نوع لوگ برای قطر لوله های بزرگ و انتهای خط لوله باشد.

علاوه بر استانداردهای ASME B16.5، B16.47 می توان از آن در اندازه های اتصال مانند استانداردهای DIN، استانداردهای JIS و استانداردهای ملی با توجه به نیاز کاربر استفاده کرد.

از طراحی صندلی تک سوپاپ PTFE، با قابلیت ارتجاعی خوب و قابلیت اطمینان بالا استفاده کنید

· ساختار آب بندی نوع لب می تواند تغییرات دما و فشار را جبران کند

· بدون نیاز به اضافه کردن حلقه های O یا قطعات فلزی برای حفظ مهر و موم

·دستیابی به عدم نشت حباب هوا و تست آب بندی در هر دو جهت

· عمر طولانی و نگهداری کم

صندلی شیر آب بندی شده با مواد ویژه

· طراحی ویژه مواد صندلی شیر آب بندی، عمر طولانی، عملکرد خوب و طیف گسترده ای از استفاده

شفت افست و طراحی صفحه پروانه ای غیرعادی

· نشیمنگاه سوپاپ در حالت باز و در حالت وسط با صفحه پروانه تماس نمی گیرد

· بدون نقاط سایش در قسمت های بالایی و پایینی نشیمنگاه سوپاپ

· گشتاور کم و مکانیسم عملیاتی مورد نیاز

تثبیت مطمئن شفت

· شیر پروانه ای با کارایی بالا 2"-24" (DN50-600)، بالای شفت مجهز به یک حلقه ثابت است تا در صورت شکسته شدن تصادفی شفت، قسمت بالایی شفت از غده خارج نشود.

تعمیر و نگهداری آسان صندلی سوپاپ

· صندلی سوپاپ را می توان تا زمانی که درج برداشته شود، بدون جدا کردن صفحه پروانه و شفت خاموش و کنترل تعویض کرد.

· دارای ویژگی های کنترل عالی است

· درصد تغییر مانند منحنی مشخصه جریان

· محدوده تنظیم گسترده

· محکم مهر و موم شده است حتی اگر برای کنترل استفاده شود

· شیر پروانه ای تک فلنجی استاندارد با بند می تواند در انتهای خط لوله در هر دو انتهای کل محدوده فشار و دما استفاده شود.

عرضه کامل

· دستگاه محرک و لوازم جانبی شیر پروانه ای با کارایی بالا را می توان به طور یکنواخت نصب و ارائه کرد.

·دستگاه برقی، دنده حلزونی، دستگاه پنوماتیک دو کاره یا دستگاه پنوماتیک ریست فنری به صورت مجموعه کامل و همچنین لوازم جانبی مختلف از جمله دستگاه های لیمیت، شیر برقی و پوزیشنر قابل ارائه می باشد.

انواع مواد را تهیه کنید

· مواد استاندارد عبارتند از: چدن انعطاف پذیر، برنز آلومینیوم، فولاد کربن، فولاد ضد زنگ، آلیاژ 20، مونل و غیره. مواد دیگر نیز می توانند با توجه به نیاز کاربر انتخاب شوند.

زمینه ی کابرد:

محدوده اندازه: 2"-60"/DN50-DN1500

دما: （-）10 ℃ تا (+) 450 ℃

فشار عملیاتی مجاز: ANSI Class150~Class300 DIN PN6~PN25

دریچه پروانه ای با کارایی بالا ZG از ساقه سوپاپ و صفحه پروانه ای غیرعادی استفاده می کند، از فناوری آب بندی لبه شیر توپی استفاده می کند، و از یک نشیمنگاه آب بندی پلیمری منفرد برای منطبق با لبه بیرونی بخش کروی صفحه پروانه برای دستیابی به آب بندی قابل اعتماد استفاده می کند. این ساختار سایش را از بین می برد و تأثیر تغییرات دما و فشار را کاهش می دهد. این نوع شیر دارای ساختار فشرده، وزن سبک و آب بندی قابل اعتماد است. در مقایسه با شیر دروازه سنتی، نصب آسان، قابل اعتماد در آب بندی، نگهداری راحت، عمر طولانی تر، وزن سبک تر و قیمت پایین تر است. در صنایعی مانند نفت، گاز طبیعی، صنایع شیمیایی و برق استفاده می شود.

طول ساختار شیر پروانه ای با عملکرد بالا ZG مطابق با API609 است.

جهت سهولت در کارکرد یا کنترل اتوماتیک یا ریموت می توان شیرآلات این شرکت را به دستگاه های پنوماتیک و دستگاه های برقی مجهز کرد.

مشخصات عملکرد:

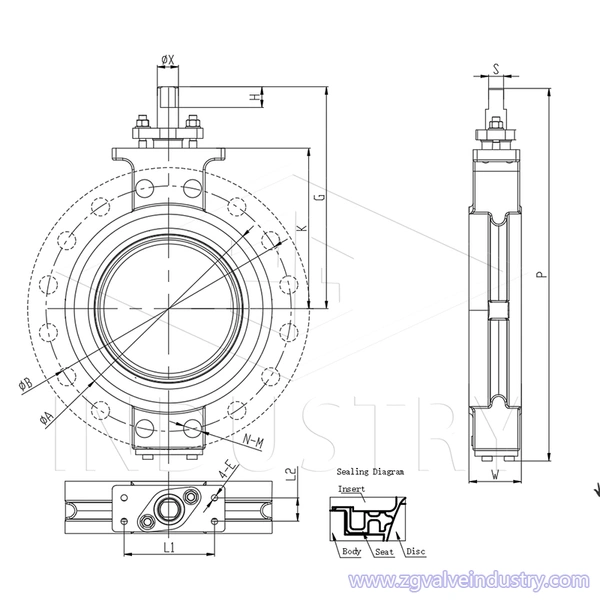

مشخصات فنی:

1. فلنج های بالا حفر شده مطابق با ISO5211 است.

2. فلنج حفر شده مطابق با ANSI B16.5 است.

لیست مواد
