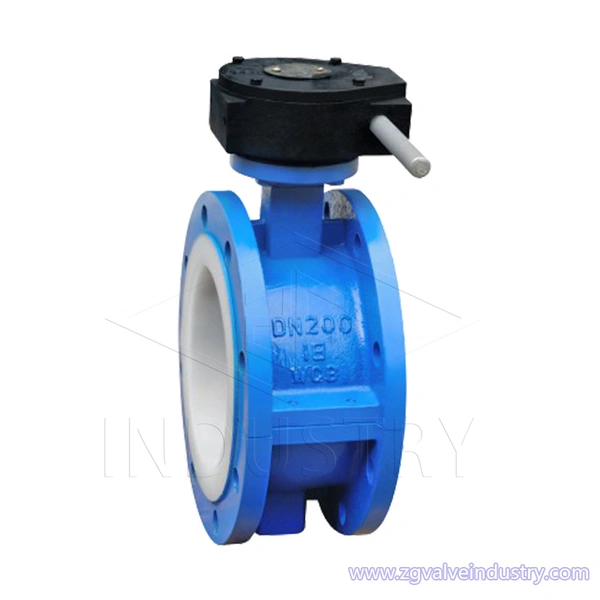

vanne papillon à bride entièrement revêtue

vanne zg, vanne papillon à bride entièrement doublée, vanne papillon à bride ptfe, très résistant à la corrosion, 0 fuite, longue durée de vie, extrêmement fiable, test de pression à 100%, 10 procédures d'inspection, tous les équipements sous pression de la vanne zg certification ce.

Gamme de taille:  DN50-DN3200

Pression : ANSI Class150/DIN PN10/PN16/JIS 10K

Corps de soupape supérieur et inférieur :

Fonte/Fonte ductile/WCB(A216WCB)/SS304L(CF3)/SS304(CF8)/SS316L(CF3M)/SS316(CF8M)

Doublure :  PTFE/F46

Siège de soupape :  PTFE/F46

Matériaux de joint :  SS316 (CF8M)/téflon (PTFE)

Avec plaque à levier :  Fulling (WCB/SS) : PTFE/F46

                                     Lade Demi Doublure: (WCB/SS)F4/F46

Doublure :  Caoutchouc de silicone

Paiement :  T/T, D/P ou L/C

Délai d\'  exécution : 5-30 jours

Description

Caractéristiques de conception:

Le polytétrafluoroéthylène (PTFE) a une forte résistance à la corrosion, des performances stables, un vieillissement difficile, un faible coefficient de frottement, une formation facile et une taille stable. Les matériaux polymères représentés par le polytétrafluoroéthylène et leurs matériaux de remplissage et modifiés ont été largement utilisés dans les vannes papillon, de sorte que les performances des vannes papillon ont été encore améliorées. La vanne papillon en fluor entièrement doublée adoptant cette technologie a une plage de température et de pression plus large, une performance d'étanchéité plus longue et une durée de vie plus longue.


1. La conception est nouvelle et raisonnable, la structure est unique, le poids est léger et l'ouverture et la fermeture sont rapides.

2. Petit couple de fonctionnement, fonctionnement pratique, économie de travail et intelligent.

3. Il peut être installé dans n'importe quelle position et est pratique pour l'entretien.

4. Les joints peuvent être remplacés et les performances d'étanchéité sont fiables pour atteindre zéro fuite dans l'étanchéité bidirectionnelle.

5. Le matériau d'étanchéité a une plage de température et de pression plus large, est extrêmement résistant à la corrosion, a de meilleures performances d'étanchéité et une durée de vie plus longue.



Champ d'application

Température de fonctionnement:

PTFE : -10℃~+150℃

Fonctionner:

DN50-DN250 : Levier

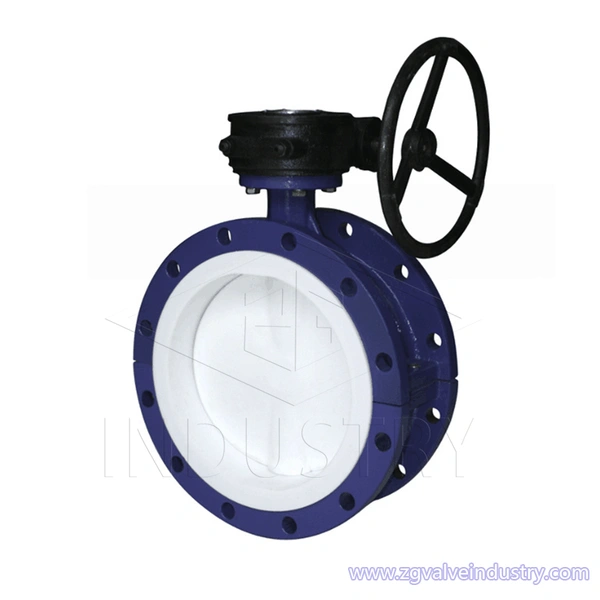

DN300-1200 : Engrenage à vis sans fin

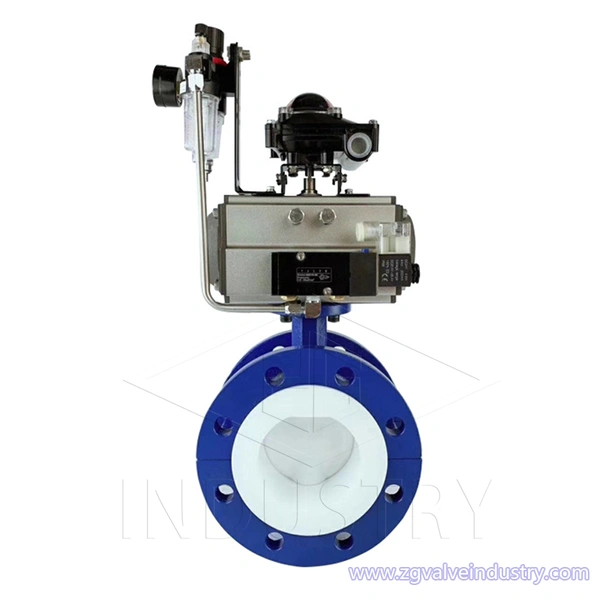

Opération facultative : Levier, engrenage à vis sans fin, pneumatique, électrique-motorisé

Application : Traitement chimique, Usines de dessalement, Eau potable, Poudre sèche, Agroalimentaire, Usines à gaz, Industrie minière HAVC, Industrie papetière, Manutention du sable, Eau de mer, Industrie sucrière, Traitement thermotechnique de l'eau, Eaux usées, Circulation d'eau de refroidissement, Air comprimé



Spécification technique
Norme de conception :

EN 593, MSS SP67, API 609, BS5155

Dimension face à face :

ISO 5752, EN 558, MSS SP67, API 609, DIN3202

Norme de fin :

ANSI B16.1 Classe125LB & B16.5 Classe150LB

AS 2129 Tableau D & E BS 10 Tableau D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150LB AWWA C207

AIAL 1123 Tableau 1000/3 & Tableau 1600/3

Bride supérieure : ISO5211

Norme d'essai : API 598, ISO 5208, EN 12266

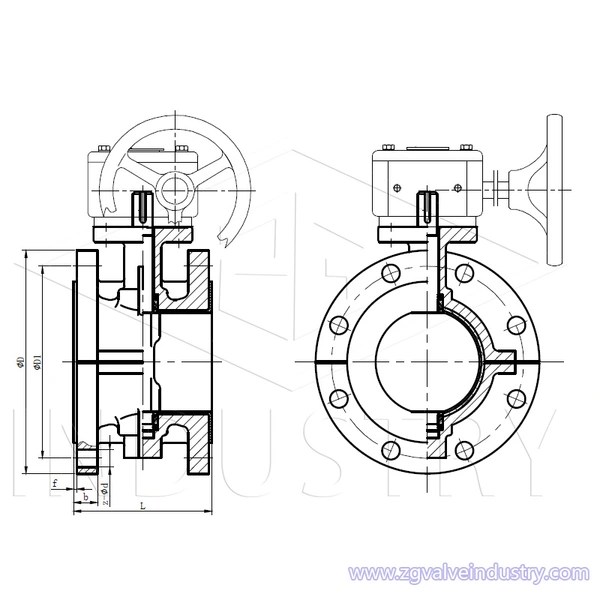

dessin ss.jpg

LISTE DE MATÉRIEL


Spécification matérielle
Nom de la pièceMatériel
Corps de vanne supérieur et inférieur

Fonte/Fonte Ductile/WCB(A216WCB)/SS304L(CF3

)/SS304(CF8)/SS316L(CF3M)/SS316(CF8M)

GarniturePTFE/F46
Siège de soupapePTFE/F46
Matériaux d'étanchéitéSS316(CF8M)/Téflon(PTFE)
Avec assiette à levier

Foulage (WCB/SS) : PTFE/F46

Lade Demi Doublure (WCB/SS): PTFE/F46
DoublureCaoutchouc en silicone
