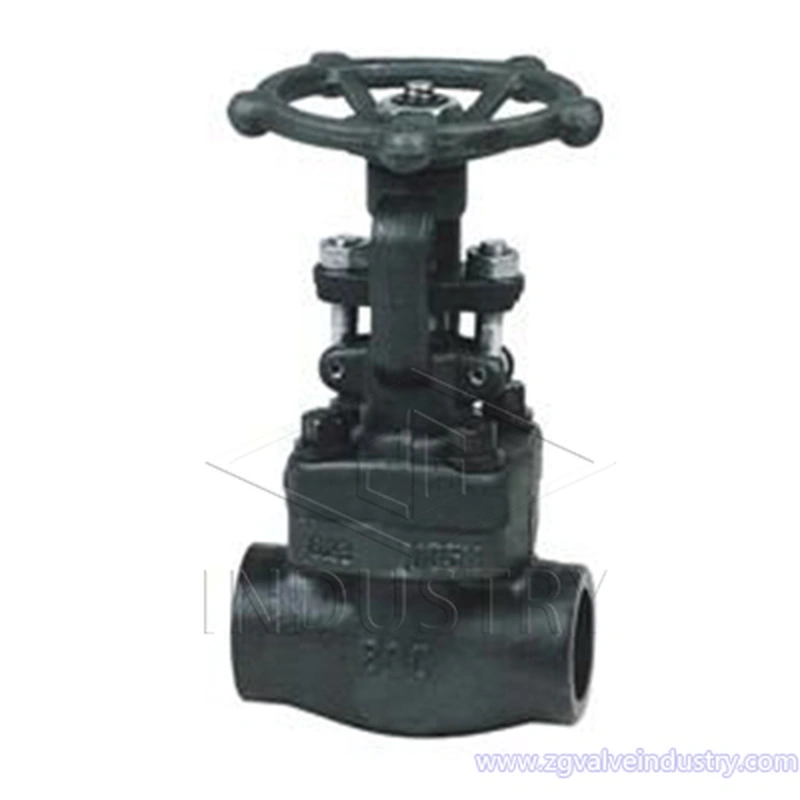

injap pintu keluli palsu 800lb/1500lb/2500lb

injap pintu keluli palsu 800lb/1500lb/2500lb

Julat Saiz: 1/2\"-2\"/DN15-DN50

Tekanan: 800LB/1500LB/2500LB

Bahan Badan: A105/LF2/F5/F11/F22/F304/F316

Bahan Tempat Duduk: A276-420+STL/304+STL/316+STL

Bahan Baji: A276-420/SS304/SS316

Bahan Batang: A276-410/A276-304/A276-316

Bahan Bonet: A105/LF2/F5/F11/F22/F304/F316

Pembayaran: T/T, D/P atau L/C

Masa Utama:5-30 hari

Description

Ciri-ciri Reka Bentuk:

Injap keluli palsu digunakan terutamanya dalam saluran paip pelbagai sistem dalam loji kuasa haba, dan boleh digunakan untuk mengawal aliran pelbagai jenis cecair seperti udara, air, wap, pelbagai media menghakis, lumpur, minyak, logam cecair dan radioaktif media. Berbanding dengan produk injap lain, injap keluli palsu dicirikan oleh suhu tinggi dan rintangan tekanan tinggi, reka bentuk pengedap diri yang unik, semakin tinggi tekanan, semakin dipercayai meterai. Disebabkan oleh prestasi istimewa, ciri teknikal dan keadaan kerja, produk telah membentuk ciri yang tidak boleh digantikan oleh produk lain.

Berbanding dengan injap pintu keluli tuang berkaliber yang sama, injap pintu keluli tempa ZG mempunyai kadar aliran yang lebih kecil sedikit, tetapi julat tekanan dan suhu yang ditanggungnya lebih tinggi daripada injap keluli tuang, prestasi pengedap adalah lebih baik daripada bahawa injap pintu keluli tuang, hayatnya lebih panjang, dan aliran sederhana Arahnya tidak terhad seperti injap pintu lain.

1. Injap pintu keluli palsu mempunyai rintangan bendalir yang rendah, dan permukaan pengedap kurang berus dan terhakis oleh medium.

2. Injap pintu keluli palsu sesuai untuk saluran paip berdiameter kecil dengan suhu kerja -29~425℃ (keluli karbon) atau -59~540℃ (keluli tahan karat), iaitu Class150~2500, dan digunakan untuk memotong atau sambungkan medium dalam paip.

3. Injap pintu keluli tempa yang dikimpal punggung mempunyai bentuk yang ringkas, panjang struktur yang pendek, teknologi pembuatan yang baik dan julat aplikasi yang luas.

4. Gerbang diletakkan secara menegak di dalam badan injap, dan cakera injap tutup diletakkan secara mendatar dalam badan injap, jadi panjang struktur adalah lebih pendek daripada injap tutup.

5. Saluran sederhana dalaman badan injap pintu keluli palsu adalah lurus, dan medium tidak mengubah arah alirannya apabila mengalir melalui injap pintu, jadi rintangan bendalir adalah kecil.

6. Arah aliran kimpalan soket injap pintu keluli palsu tidak dihadkan, tidak mengganggu aliran, dan tidak mengurangkan tekanan. Prestasi pengedap sangat baik. Permukaan pengedap kurang terhakis apabila dibuka sepenuhnya.

7. Arah pergerakan injap pintu keluli palsu adalah berserenjang dengan arah bendalir dan boleh dibuka dan ditutup sepenuhnya.


Bidang Permohonan:

Julat Saiz: 1/2"-2"/DN15-DN50

Suhu: CS -29 - 425℃ SS -59℃ - 540℃

Tekanan Operasi yang Dibenarkan: 800LB/1500LB/2500LB

Memilih bahan yang berbeza, injap pintu keluli palsu boleh digunakan pada air, stim, minyak, asid nitrik, asid asetik, media pengoksidaan, urea dan media lain.


Spesifikasi Prestasi:

Tekanan Nominal800LB1500LB2500LB
Ujian Shell19.5 Mpa37.5 Mpa63.0 Mpa
Ujian Meterai14.3 Mpa27.5 Mpa46.2 Mpa
Suhu yang Sesuai

CS -29 - 425

SS - 59 - 540 ℃

SederhanaWOG


Spesifikasi teknikal:

1. Standard Reka Bentuk:API 602 / ANSI B 16.34

2. Dimensi Bersemuka:ANSI B 16.10

3. Jenis Sambungan:Kimpalan Soket ANSI B 16.11, Hujung Berulir NPT ANSI B 1.20.1

4. Struktur:Bonet Berbolt, Bonet Dikimpal dan Jenis Bermeterai

5. Standard Ujian:API 598

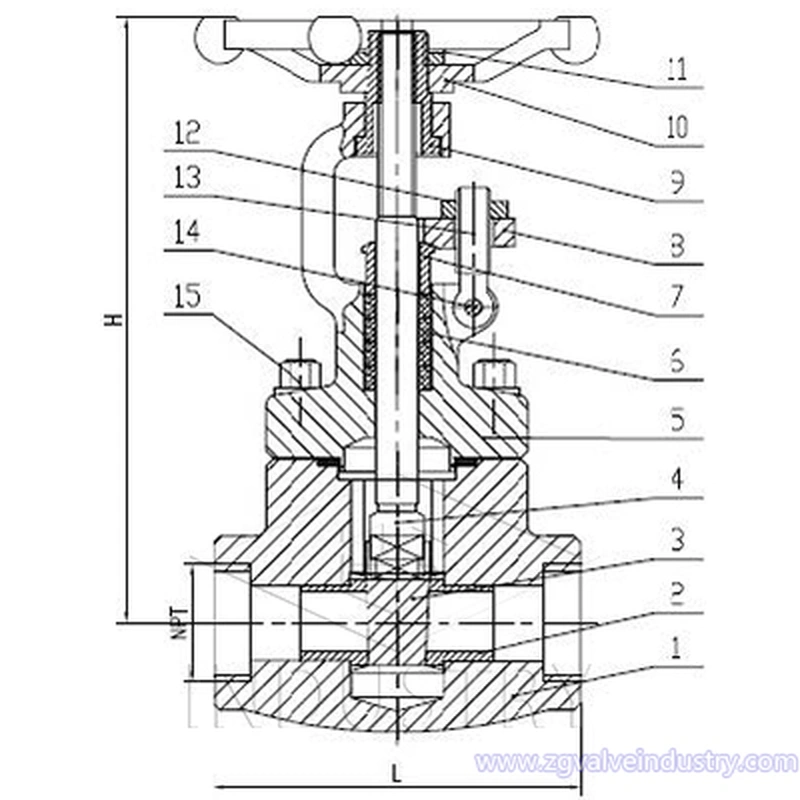

SENARAI BAHAN


barang No.Nama BahagianSpesifikasi
1BadanA105,LF2,F5,F11,F22,F304,F316
2tempat dudukA276-420+STL,304+STL,316+STL
3BajiA276-420, 304,316
4BatangA276-410,A276-304,A276-316
5BonetA105,LF2,F5,F11,F22,F304,F316
6PembungkusanGrafit+304 Fleksibel, PTFE
7KelenjarA276-410,A276-304,A276-316
8Bebibir KelenjarA105, F304
9Kacang BatangA194-2H, 304, 316
10Roda tanganQT400-5
11Nat KunciA194-2H, 304, 316
12kacangA194-2H, 304, 316
13BoltA193-B7, 304, 316
14Pin2Cr13, A276-304,
15Bolt BonetA193-B7, 304, 316
