ansi cl150-cl600 tilbakeslagsventil wcb/ss

zg ventil ansi klasse150-klasse1500 tilbakeslagsventil wcb/ss, sertifisering for ce-trykkutstyr, flere trykktester, to års garanti, en rekke materialer er tilgjengelig.

Størrelsesområde: 2\"-24\"/DN50-DN600

Betjening: Håndhjul, vinkelgir, pneumatisk, elektrisk motorisert

Arbeidstrykk: CL150/CL300/CL600/CL900/CL1200/CL1500

Karosserimaterialer: WCB/CF8/CF8M

Platematerialer: WCB+13Cr/WCB+STL/CF8/CF8M

Dekselmaterialer: WCB/CF8/CF8M

Stammaterialer: F6a/F304/F316

Øyeboltskrue: B7

Søknad om: Vann, Olje & Gass

Skaltest: 1,5 ganger

Setetest: 1,1 ganger

Betaling: T/T, D/P eller L/C

Ledetid: 5-30 dager

beskrivelse

Designfunksjoner:

Tilbakeslagsventiler er ventilene for å stoppe væsken fra tilbakestrømning. Skiven kan åpnes av væsketrykket. Og så renner væsken fra innløpet til utløpssiden. Når trykket på innløpet er mindre enn utløpet, kan skiven lukkes automatisk og stoppe væsken fra tilbakestrømning.

Svingtilbakeslagsventilen har en innebygd vippesvingstruktur. Alle åpnings- og lukkedelene av ventilen er installert inne i ventilhuset og trenger ikke inn i ventilhuset. Bortsett fra tetningspakningen og tetningsringen ved midtflensen, hele Det er ikke noe lekkasjepunkt, noe som forhindrer muligheten for ventillekkasje. Svingarmen til tilbakeslagsventilen har en sfærisk forbindelsesstruktur ved forbindelsen mellom vippearmen og ventilklaffen, slik at ventilklaffen har en viss grad av frihet innenfor området 360 grader, og det er en passende mikroposisjon kompensasjon.

Den er egnet for rene medier, ikke for medier som inneholder faste partikler og høy viskositet.


ZG tilbakeslagsventilfunksjoner:

1. Rasjonelle strukturer, pålitelig forsegling. Produktstrukturen er rimelig, forseglingen er pålitelig og ytelsen er god.

2. Hardlegert tetning, lang levetid. Tetningsflaten er sveiset med hard legering, som har god slitestyrke og lang levetid.


Bruksområde:

Størrelsesområde: 2"-24"/DN50-DN600

Temperatur: (-)29 ℃ til 425 ℃

Tillatt driftstrykk: 150LB/300LB/600LB

Tilbakeslagsventil for bruk i petrokjemisk industri, kjemisk industri, fibertekstiler, plast, papirproduksjon, kraftindustri, stål, gummi og gasssystemer.


Teknisk spesifikasjon:

1. Designstandard: API600, ASME B16.34

2.Ansikt til ansikt: ANSI B16.10

3.RF flensender: ANSI B16.5

4.Stumsveiseender: ASME B16.25

5. Inspiser og test: API6D og API 598

6. Medium: vann, olje, gass, petroleumsprodukter, salpetersyre, eddiksyre.

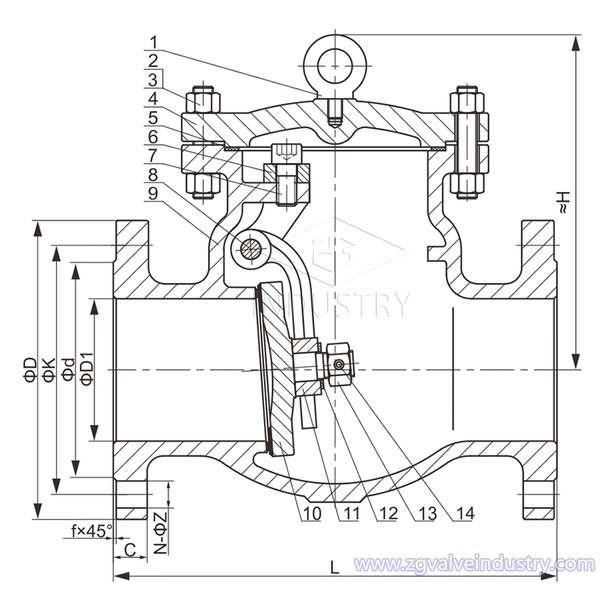

新旭阀门 止回阀01 美标class150Tssz.jpg

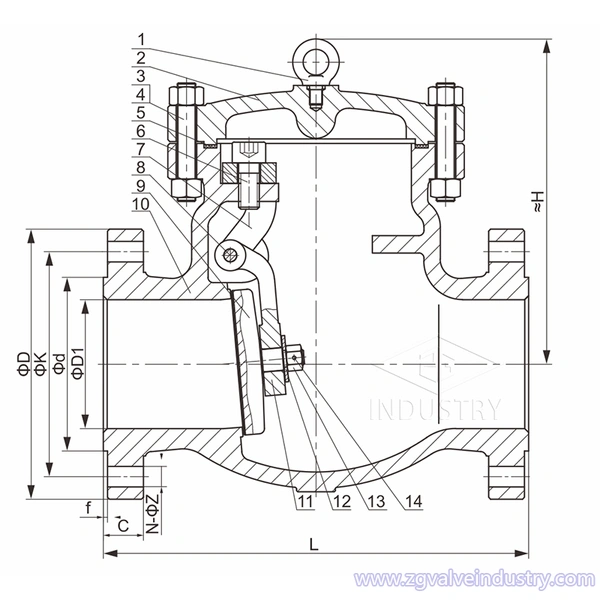

新旭阀门 止回阀 美标class300Tssz.jpg

新旭阀门 止回阀 美标class600Tssz.jpg


MATERIALLISTE

Del Materiale
Kropp WCBCF8CF8M
Plate WCB+13Cr/WCB+STLCF8CF8M
LokkWCBCF8CF8M
Stilk F6aF304F316
ØyeboltskrueB7
