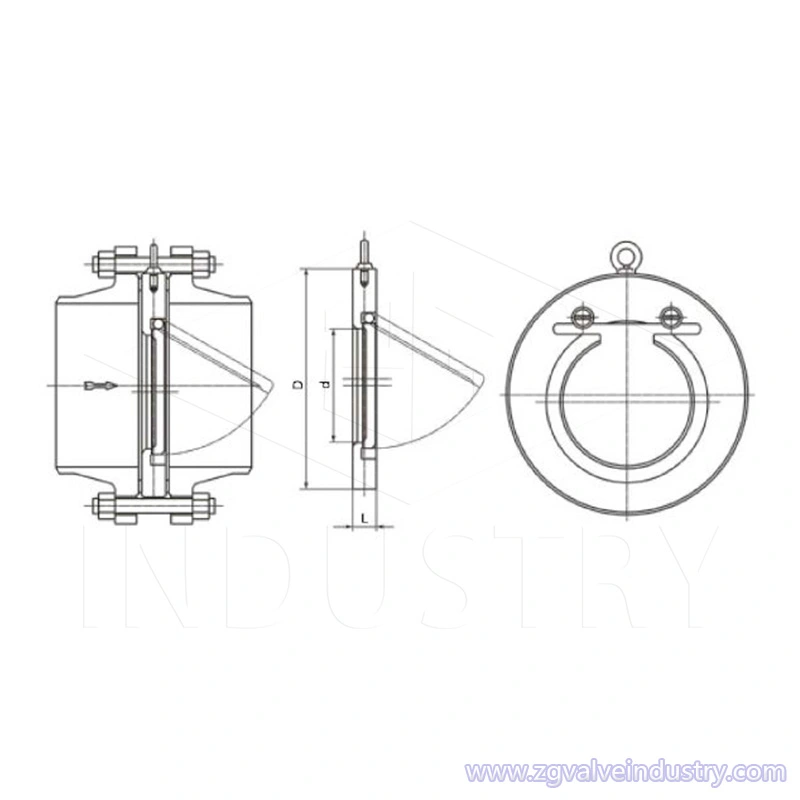

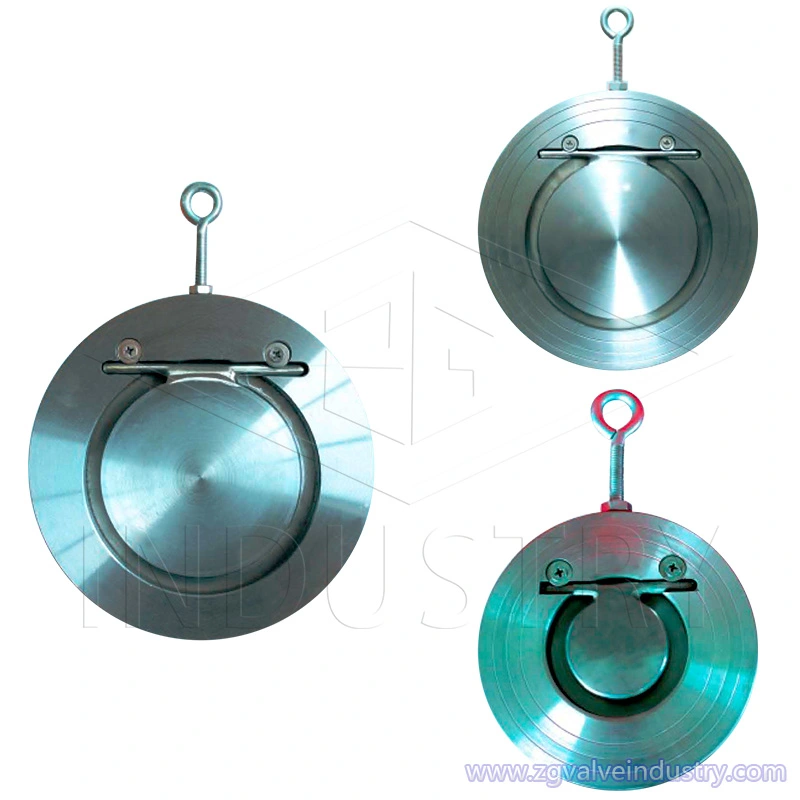

wcb / stal nierdzewna api jednopłytowy zawór zwrotny waflowy (krótki wzór)

Cechy konstrukcyjne:

Zawory zwrotne to zawory zatrzymujące przepływ płynu. Dysk można otworzyć pod ciśnieniem płynu. A potem płyn płynie od strony wlotu do strony wylotu. Gdy ciśnienie na wlocie jest mniejsze niż na wylocie, dysk może zostać automatycznie zamknięty i zatrzymać przepływ wsteczny płynu.

Zawór zwrotny wychylny przyjmuje wbudowaną konstrukcję kołyskową. Wszystkie części otwierające i zamykające zaworu są zamontowane wewnątrz korpusu i nie wnikają w korpus zaworu. Poza uszczelką uszczelniającą i pierścieniem uszczelniającym przy kołnierzu środkowym, całość nie ma miejsca wycieku, co zapobiega możliwości wycieku zaworu. Wahliwe ramię klapy zwrotnej przyjmuje sferyczną strukturę połączenia na połączeniu wahacza z klapą zaworu, dzięki czemu klapa zaworu ma pewien stopień swobody w zakresie 360 ​​stopni i jest odpowiednia pozycja mikro odszkodowanie.

Nadaje się do czystych mediów, nie do mediów zawierających cząstki stałe i o wysokiej lepkości.

Funkcje zaworu zwrotnego waflowego:

1. Długość konstrukcji jest krótka, a jej długość wynosi tylko 1/4 ~ 1/8 tradycyjnego zaworu zwrotnego kołnierza;

2. Mały rozmiar i niewielka waga, jego waga to tylko 1/4 ~ 1/20 tradycyjnego zaworu zwrotnego kołnierza;

3. Klapa zaworu zamyka się szybko, a ciśnienie uderzenia wodnego jest małe;

4. Można stosować zarówno rury poziome, jak i pionowe, a instalacja jest wygodna;

5. Kanał przepływowy jest drożny, a opór płynu jest mały;

6. Wrażliwe działanie i dobra wydajność uszczelniania;

7. Tarcza zaworu ma krótki skok i mały wpływ zamykania;

8. Ogólna struktura, prosty i kompaktowy, piękny wygląd;

9. Długa żywotność i wysoka niezawodność.

Zakres zastosowania:

Zakres rozmiarów: 2 "~ 20" DN50-DN500

Ciśnienie robocze: Class150 ~ Class600

Temperatura pracy: -196 ~ 540 ° C

Zastosowanie: Wybierając różne materiały, można go stosować do różnych mediów, takich jak woda, para wodna, olej, kwas azotowy, kwas octowy, środki silnie utleniające i mocznik.

Specyfikacja techniczna:

Standard projektowania: API594, API6D

Wymiar twarzą w twarz: API594, API6D,

Kołnierz przyłączeniowy: ANSI B16.5, API605, ASME B16.47,

Temperatura ciśnienia: ASME B16.34

Standard testowy: API 598

LISTA MATERIAŁÓW
