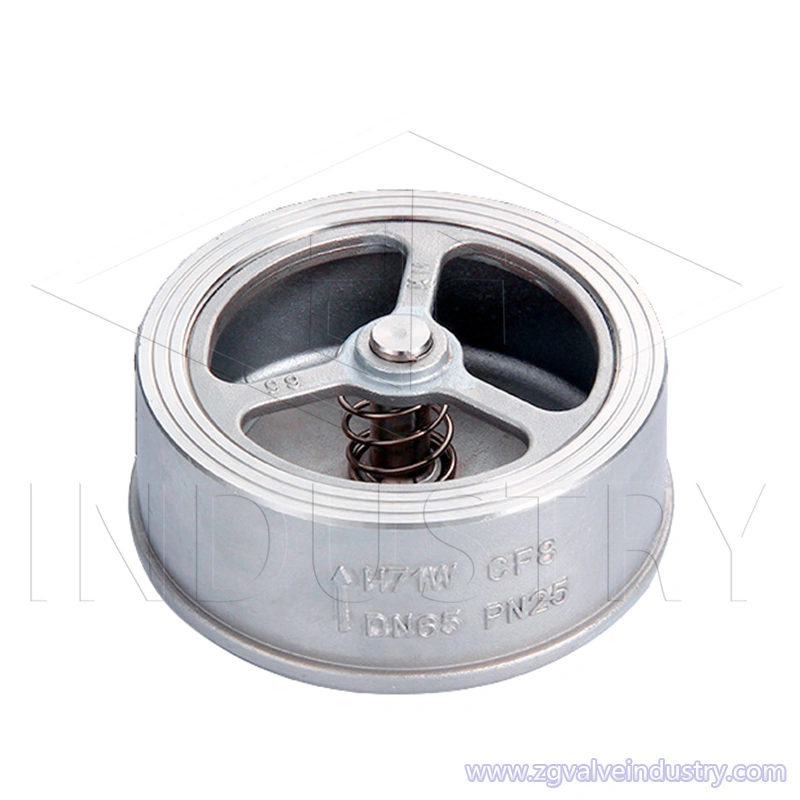

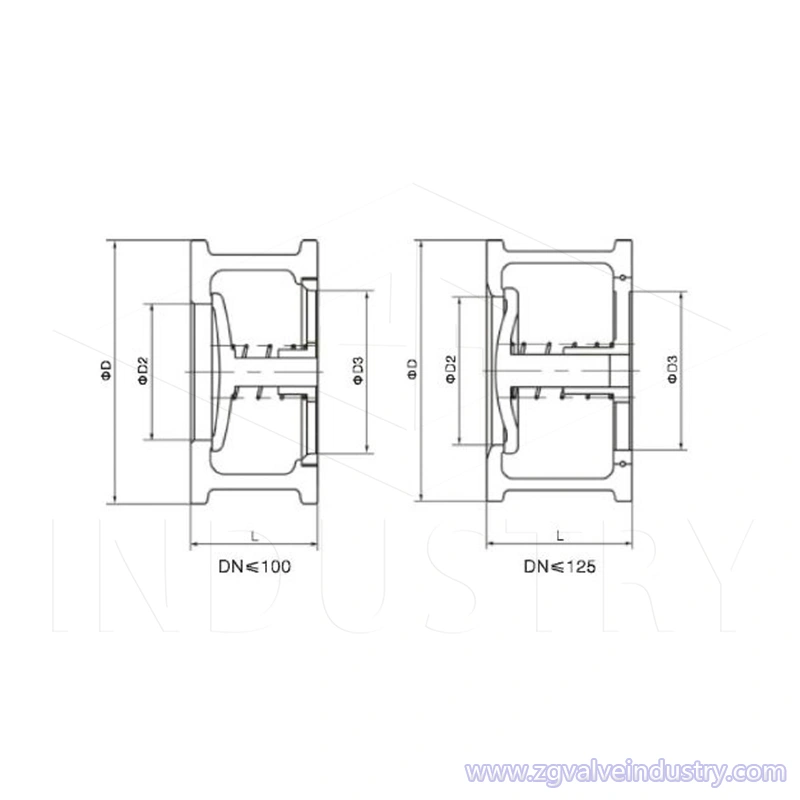

wcb / stal nierdzewna gb jednopłytowy zawór zwrotny waflowy (krótki wzór)

Cechy konstrukcyjne:

Zawory zwrotne to zawory zatrzymujące przepływ płynu. Dysk można otworzyć pod ciśnieniem płynu. A potem płyn płynie od strony wlotu do strony wylotu. Gdy ciśnienie na wlocie jest mniejsze niż na wylocie, dysk może zostać automatycznie zamknięty i zatrzymać przepływ wsteczny płynu.

1. Zawór zwrotny ze stali podnoszącej ma zalety prostej konstrukcji, niezawodnego działania i wygodnej konserwacji. Jest szeroko stosowany w urządzeniach do oczyszczania, przemyśle naftowym, chemicznym, metalurgicznym, energetycznym, tekstylnym i innych procesach produkcyjnych.

2. Gdy medium wpływa do korpusu zaworu z kierunku wskazanego strzałką na korpusie zaworu, ciśnienie medium oddziałuje na trzask zaworu, aby wytworzyć ciąg w górę. Gdy średni ciąg jest większy niż ciężar klapy zaworu, zawór otwiera się. Gdy ciśnienie medium za zaworem działa na dysk, a ciężar samego dysku jest większy niż siła wywierana na dysk przez ciśnienie przed zaworem, zawór jest zamykany, aby zapobiec cofaniu się medium.

3. Funkcją zaworu zwrotnego podnoszenia jest umożliwienie przepływu medium tylko w jednym kierunku i zapobieganie przepływowi wstecznemu. Co więcej, klapa zaworu może być wykonana z metalu lub może być wyłożona skórą, gumą lub syntetycznym pokryciem, które można elastycznie dobierać.

4. Dysk zaworu zwrotnego wzniosu jest osadzony na powierzchni uszczelniającej gniazda zaworu na korpusie zaworu. Poza tym, że tarczę można swobodnie podnosić i opuszczać, reszta jest jak zawór odcinający. Ciśnienie płynu unosi dysk z powierzchni uszczelniającej gniazda zaworu, a przepływ wsteczny medium powoduje, że dysk opada z powrotem do gniazda zaworu i odcina przepływ.

Nadaje się do czystych mediów, nie do mediów zawierających cząstki stałe i o wysokiej lepkości.

Funkcje zaworu zwrotnego z pojedynczą klapą waflową  :

1. Ciśnienie młota wodnego:

bardzo mały, krótki skok tarczy, zamykanie wspomagane sprężyną, duża prędkość zamykania zaworu

2. Wymiary i waga:

Długość konstrukcji zaworu zwrotnego z pojedynczą klapą wafla wynosi tylko 1/4 ~ 1/8 zaworu zwrotnego podnoszenia kołnierza, a waga to tylko 1/7 ~ 1/20 zaworu zwrotnego podnoszenia kołnierza.

Konstrukcja jest bardzo krótka, niewielka i lekka, co zapewnia dużą wygodę w instalacji, transporcie, przechowywaniu i układaniu rurociągu zaworu, a także pozwala zaoszczędzić wiele materiałów i obniżyć koszty.

3. Odporność na płyn

Większy, współczynnik oporu płynu wynosi 2,8 ~ 6,4

Wciąż mniejszy niż współczynnik oporu płynu zaworu zwrotnego wzniosu kołnierza (6~12)

4. Metoda instalacji

Może być montowany poziomo lub pionowo, jest lekki i łatwy w montażu.

5. Ciśnienie pękania

Bardzo mały dysk może całkowicie otworzyć zawór przy niewielkiej różnicy ciśnień.

6. Niezawodność

Zawór jest całą konstrukcją, prostą i zwartą, siła uderzenia jest niewielka, gdy zawór jest zamknięty, ciśnienie uderzenia wodnego jest bardzo małe, żywotność zaworu jest długa, a niezawodność wysoka.

Zakres zastosowania:

Zakres rozmiarów: 1/2 "~ 8" DN15-DN200

Ciśnienie robocze: PN10 ~ PN100

Temperatura pracy: -196 ~ 540 ° C

Zastosowanie: Wybierając różne materiały, można go stosować do różnych mediów, takich jak woda, para wodna, olej, kwas azotowy, kwas octowy, środki silnie utleniające i mocznik.

Specyfikacja techniczna:

Standard wykonania: JB/T8937

Wymiar twarzą w twarz: JB/T8937

Kołnierz przyłączeniowy: JB / T74-90, GB / T13402, GB / T9112-9124, HG / T20592 ~ 20635

Ocena temperatury ciśnienia: JB / T74, GB / T9124, HG20604 ~ 20625

Standard testowy: JB/T9092

LISTA MATERIAŁÓW
