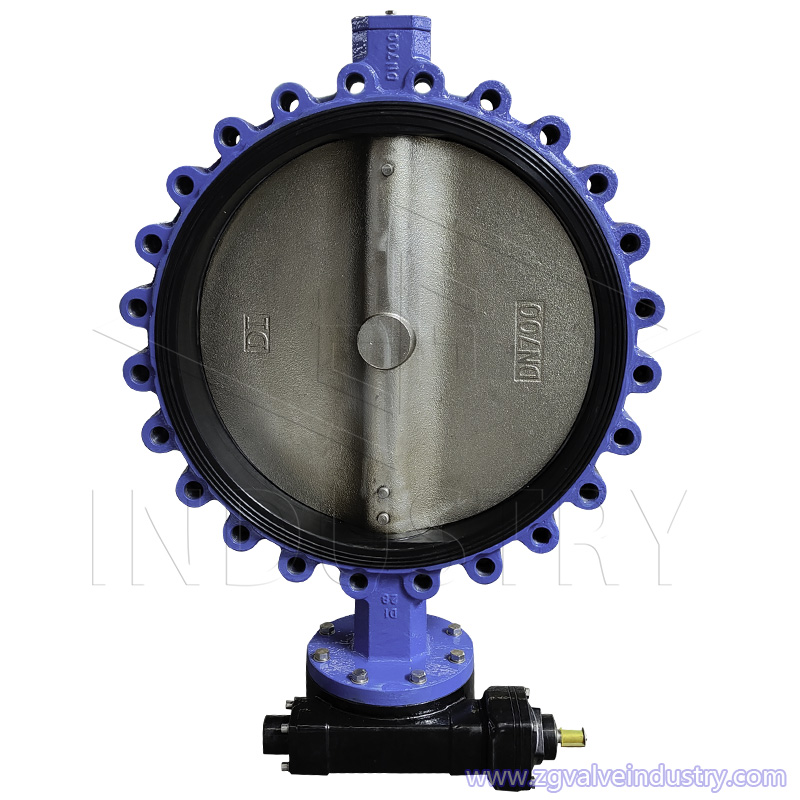

Особенности дизайна:
1. Дроссельная заслонка с мягким обратным клапаном обычно оснащена бесштифтовой пластиной клапана, а седло клапана можно заменить, что может снизить затраты на долгосрочное использование.
2. Когда дроссельный клапан с проушиной и трубопровод установлены, фланцы с обеих сторон устанавливаются отдельно с помощью болтов, так что корпус клапана и уплотняющая поверхность корпуса клапана не сжимаются болтами, что полезно для уплотнения. жизнь.
3. Дроссельная заслонка с выступом легко устанавливается в положение нагнетания.
4. Если дроссельная заслонка соединена парой хомутов, при установке болта в трубопровод болт сожмет весь корпус дроссельной заслонки между двумя фланцами. Болт относительно длинный, и создаваемая ползучесть также велика. Способ соединения дискового затвора с проушиной: болт относительно короткий, не требует прохождения через весь корпус клапана, более стабилен и надежен.
Разница между дроссельной заслонкой с проушиной и фланцевой дроссельной заслонкой
Для дисковых затворов фланцевого типа отверстия под болты обычно представляют собой сквозные отверстия, которые немного больше болтов и зажимаются фланцами; отверстия под болты дисковых затворов с проушинами соответствуют резьбе и устанавливаются шпильками с полной резьбой.
Установка поворотного затвора
Для установки поворотного затвора необходимо снять одну сторону гайки, закрутить болт в отверстие под болт затвора, а затем затянуть гайку.
Поворотный затвор имеет сквозное отверстие и внутреннюю резьбу. Если это сквозное отверстие, болт длинный и проникает насквозь; для внутренней резьбы болт короче и устанавливается с обеих сторон клапана.
Область применения :
Рабочая Температура:
НБР: 0℃~+90℃
ЭПДМ: - 20℃~+120℃
ПТФЭ: -10℃~+150℃
Работать:
DN50-DN250: Рычаг
DN300-1200: Червячная передача
Дополнительное управление: рычаг, червячная передача, пневматическая, электрически моторизованная
Применение: Химическая обработка, Опреснительные установки, Питьевая вода, Сухой порошок, Продукты питания и напитки, Газовые установки, Горнодобывающая промышленность HAVC, Бумажная промышленность, Переработка песка, Морская вода, Сахарная промышленность, Термотехническая очистка воды, Сточные воды, Циркуляция охлаждающей воды, Сжатый воздух
Технические характеристики :
Стандарт дизайна:
EN 593, МСС СП67, API 609, BS5155
Размер «лицом к лицу»:
ИСО 5752, ЭН 558, МСС СП67, АПИ 609, ДИН3202
Конечный стандарт:
ANSI B16.1 Класс 125 фунтов и B16.5 Класс 150 фунтов
AS 2129, таблица D и E BS 10, таблица D и E
DIN 2501 PN6, PN10 и PN16
EN 1092 PN6, PN10 и PN16
ISO 2531 PN6, PN10 и PN16
ISO 7005 PN6, PN10 и PN16
КС Б 1511 / ДЖИС Б 2210 5К и 10К
МСС СП44 кл. 150 фунтов AWWA C207
SABS 1123 Таблица 1000/3 и Таблица 1600/3
Верхний фланец: ISO5211
Стандарт испытаний: API 598, ISO 5208, EN 12266
СПИСОК МАТЕРИАЛОВ
| Спецификация материала |
| Наименование | Материал |
| Тело | Чугун, ковкий чугун, WCB, SS304, SS316, бронза, алюминиевый сплав |
| Сиденье | EPDM, NBR, PTFE, VITON, Резина |
| Дсик | Ковкий чугун, CF8, CF8M, WCB, бронза, алюминиевый сплав
|
| Корень | 45#, 410, 420, 431, 304, 304L, 316, 316L, бронза, монель, твердый сплав |
