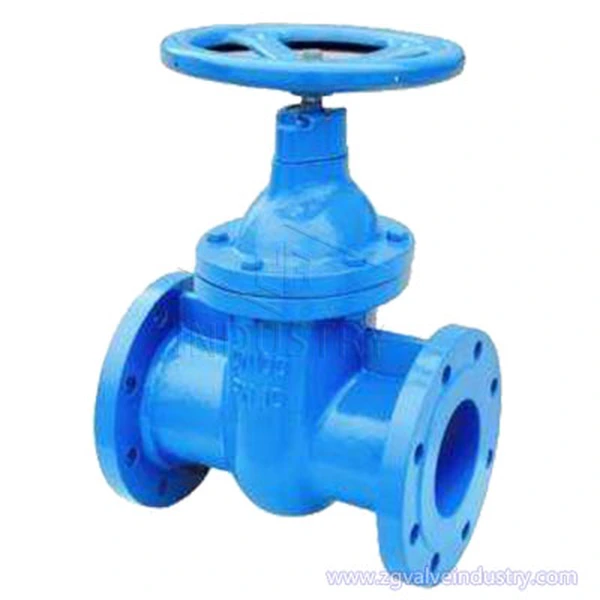

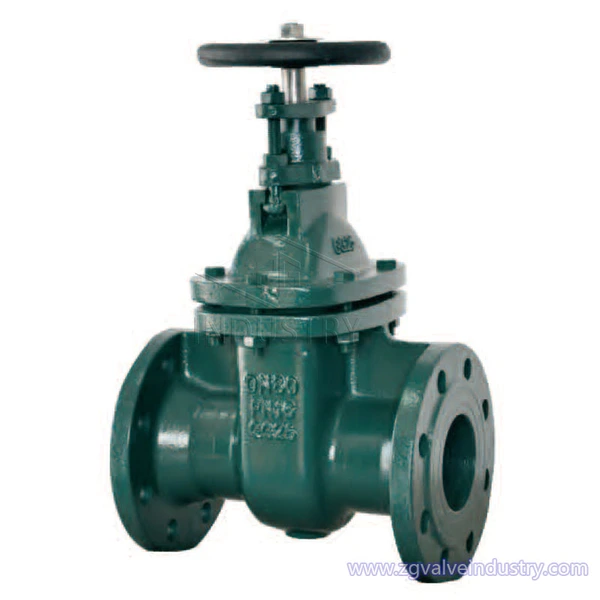

din f5 pn10/pn16 öntöttvas/gömbgrafitos öntöttvas nem emelkedő szárú kemény tömítésű tolózár

Bevezetés:

A tolózár nyitó és záró része egy kapu. A kapu mozgási iránya merőleges a folyadék irányára. A tolózár csak teljesen nyitható és teljesen zárható, nem állítható vagy fojtható. A kapunak két tömítőfelülete van. A leggyakrabban használt modell tolózár két tömítőfelülete éket alkot. Az ékszög a szelep paramétereitől függően változik, általában 50, és 2°52', ha a közeg hőmérséklete nem magas. Az ékzáras tolózár kapuja egy egésszé tehető, ezt merev kapunak nevezzük; olyan kapu is készíthető belőle, amely kis mértékű deformációt tud produkálni, hogy javítsa a gyárthatóságát, és kompenzálja a tömítőfelület szög eltérését a feldolgozás során. A lemezt rugalmas kapunak nevezik.

Jellemzők:

1. Kiváló anyagválasztás a vonatkozó szabványoknak megfelelően és kiváló minőségű anyagok.

2. A szelep teljes mértékben megfelel a szabvány követelményeinek, megbízható tömítéssel, kiváló teljesítménnyel és gyönyörű megjelenéssel.

3. A tömítőpár fejlett és ésszerű. A kapu és a szelepülék tömítőfelületei megbízhatóak, nagy keménységűek, kopásállóak, magas hőmérsékletnek és magas hőmérsékletnek ellenállóak. Jó korrózió- és karcállóság, valamint hosszú élettartam.

4. Kioltás és temperálás, valamint felületi nitridálás után a szelepszár jó korrózióállósággal, karcállósággal és kopásállósággal rendelkezik.

5. Ék típusú rugalmas kapuszerkezetet alkalmaz, a középső és nagy átmérők tolócsapágyakkal vannak felszerelve, a súrlódás kicsi, és ütési kézi működtetéssel van felszerelve, amely könnyen nyitható és zárható.

A tervezés előnyei:

1. A folyadék ellenállása kicsi, és a tömítőfelület kevésbé kefélt és korrodált a közeg által.

2. Erőfeszítést takarít meg a nyitáshoz és bezáráshoz.

3. A közeg áramlási iránya nincs korlátozva, nem zavarja az áramlást, és nem csökkenti a nyomást.

4. Egyszerű forma, rövid szerkezeti hossz, jó gyártási technológia és széles alkalmazási tartomány.

Alkalmazási terület:

Mérettartomány: DN40-DN600

Hőmérséklet: （-）29 ℃ és 425 ℃ között

Megengedett üzemi nyomás: PN10/PN16

A tolózárat széles körben használják petrolkémiai üzemekben, kohászatban, vízkezelésben, hőerőművekben és más olaj- és vízgőzvezetékekben a csővezetékben lévő közeg csatlakoztatására vagy leválasztására.

Műszaki specifikáció:

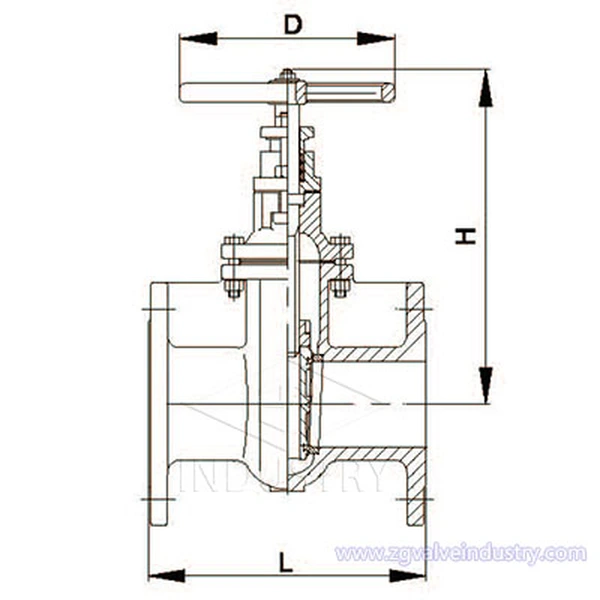

1.Szemtől szembe: DIN3202-F5

2.Peremvégek: DIN2532/2533/2501

Telepítés és karbantartás:

1. Kézikerekek, fogantyúk és erőátviteli mechanizmusok emelésre nem használhatók, ütközés szigorúan tilos.

2. A kettős tolózárat függőlegesen kell felszerelni (azaz a szelepszár függőleges helyzetben van, a kézikerék pedig felül).

3. A bypass szeleppel ellátott tolózárat nyitás előtt ki kell nyitni (a bemeneti és kimeneti nyomáskülönbség kiegyenlítése és a nyitási erő csökkentése érdekében).

4. A hajtószerkezettel rendelkező tolózárat a termék kézikönyvének megfelelően kell felszerelni.

5. Ha a szelepet gyakran nyitják és zárják, legalább havonta egyszer kenje meg.

ANYAGLISTA
