A zg u-alakú pillangószelepek (dn32-dn3200) gyártására specializálódott több mint 15 éve, tömítőanyagokkal (epdm, nbr, ptfe, viton), 100%-os nyomáspróbával, 10 ellenőrzési eljárással és ce nyomástartó berendezések tanúsításával.

Mérettartomány : DN40-DN3200

Nyomás: 10K/150LB/PN10/PN16

Test anyagai: öntöttvas, gömbgrafitos öntöttvas, WCB, SS304, SS316, SS304L, SS316L, bronz, alumíniumötvözet

Ülés anyaga:  EPDM, NBR, PTFE, VITON, gumi

A lemezek anyaga:  gömbgrafitos öntöttvas, WCB, SS304, SS316, SS304L, SS316L, bronz, alumíniumötvözet

A szár/tengely anyaga:  45#, 410, 420, 431, 304, 304L, 316, 316L, bronz, monel, kemény ötvözet

Csap:  Rozsdamentes acél

Persely: PTFE, bronz

O-gyűrű:  EPDM/NBR//Viton

Fizetés:  T/T, D/P vagy L/C

Átfutási idő: 5-30 nap

Description

Tervezési jellemzők:

Az U-alakú karimás pillangószelep felülre szerelt szerkezettel rendelkezik, amely csökkenti a szeleptest csatlakozócsavarjait nagy nyomás és nagy átmérő mellett, növeli a szelep megbízhatóságát és leküzdheti a rendszer súlyának hatását. a szelep normál működéséről.

Az U-alakú karimás pillangószelepeket széles körben használják szénkémiai, petrolkémiai, gumi-, papír-, gyógyszeripari és egyéb csővezetékekben közeghasító, összefolyó vagy áramláskapcsoló eszközként.


Alkalmazási terület :

Üzemi hőmérséklet:

NBR: 0℃~+90℃

EPDM: -20℃~+120℃

PTFE: -10 ℃ ~ + 150 ℃

Működtet:

DN50-DN250: Kar

DN300-1200: Csigahajtómű

Opcionális működés: kar, csigahajtómű, pneumatikus, elektromos motoros

Alkalmazás: Vegyi feldolgozás, Sótalanító üzemek, Ivóvíz, Száraz por, Élelmiszer és ital, Gázüzemek, HAVC Bányászat, Papíripar, Homokkezelés, Tengervíz, Cukoripar, Termotechnikai vízkezelés, Szennyvíz, Hűtővíz cirkuláció, Sűrített levegő



Műszaki specifikáció :
Tervezési szabvány:

EN 593, MSS SP67, API 609, BS5155

Szemtől szembe dimenzió:

ISO 5752, EN 558, MSS SP67, API 609, DIN3202

Szabvány vége:

ANSI B16.1 Class125LB & B16.5 Class150LB

AS 2129 D&E táblázat BS 10 D&E táblázat

DIN 2501 PN6, PN10 és PN16

EN 1092 PN6, PN10 és PN16

ISO 2531 PN6, PN10 és PN16

ISO 7005 PN6, PN10 és PN16

KS B 1511 / JIS B 2210 5K és 10K

MSS SP44 CL. 150 LB AWWA C207

SABS 1123 1000/3 és 1600/3 táblázat

Felső karima: ISO5211

Vizsgálati szabvány: API 598, ISO 5208, EN 12266

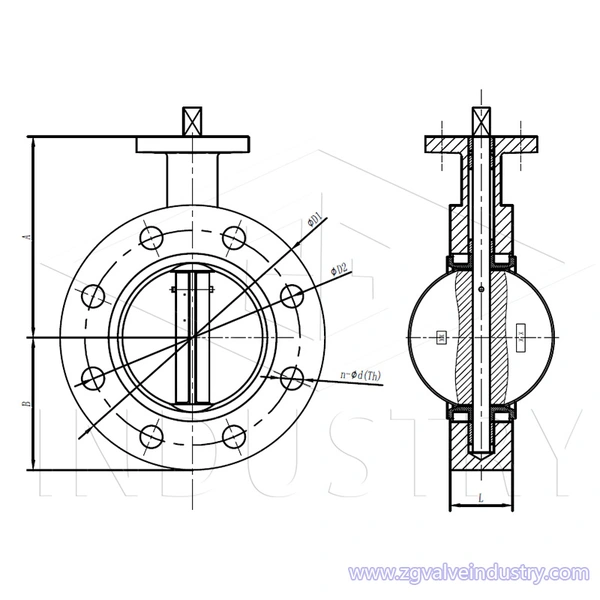

rajz U型蝶阀小口径ss.jpg

rajz U型蝶阀大口径ss.jpg

ANYAGLISTA


Anyag meghatározása
Rész névAnyag
TestÖntöttvas, gömbgrafitos öntöttvas, WCB, SS304, SS316, SS304L, SS316L, bronz, alumíniumötvözet
ÜlésEPDM, NBR, PTFE, VITON, Gumi
Dsicgömbgrafitos öntöttvas, WCB, SS304, SS316, SS304L, SS316L, bronz, alumíniumötvözet
Származik45#, 410, 420, 431, 304, 304L, 316, 316L, bronz, monel, kemény ötvözet
