Gamma di dimensioni: 1/2\"-6\"/DN15-DN100

Pressione: PN16/PN25/PN40

Materiali del corpo: ASTM/A216/WCB

Materiali del disco: SS 304

Materiali del sedile: SS 304

Materiali del galleggiante a sfera: SS 304

Pagamento: T/T, D/P o L/C

Termine d\'esecuzione: 5-30 giorni

Description

Caratteristiche del progetto:

Il più grande vantaggio dello scaricatore di condensa a galleggiante con leva è che non è influenzato dalle fluttuazioni di pressione, temperatura e flusso di condensa. Drena continuamente e drena quando c'è acqua. Il grado minimo di sottoraffreddamento è 0 , che può far sì che l'apparecchiatura di riscaldamento raggiunga la migliore efficienza lavorativa.

La sede della valvola dello scaricatore a galleggiante a leva è sempre al di sotto del livello del liquido per formare una tenuta d'acqua senza perdite di vapore; la sua pressione di esercizio minima è 0,01 MPa e il tasso di contropressione massimo è ≤85%; c'è un dispositivo di scarico all'interno e il galleggiante della leva Lo scaricatore di condensa adotta l'elemento a membrana più avanzato poiché la valvola di scarico dell'aria automatica, che può rimuovere automaticamente il gas non condensato, è molto sensibile, ha un'elevata qualità di lavoro e una lunga durata.

La trappola è progettata con una struttura a doppia sede della valvola bilanciata, che può raggiungere un piccolo volume e una grande cilindrata. È particolarmente adatto per il drenaggio della barriera al vapore di grandi apparecchiature di riscaldamento e apparecchiature per stazioni di scambio termico. È la prima scelta per scaricatori di condensa per grandi apparecchiature di riscaldamento.


Campo di applicazione:

Gamma di dimensioni: 1/2"-6"/DN15-DN250

Temperatura: 425℃

Pressione di esercizio consentita: PN16/PN25/PN40

Ambito di applicazione della trappola: Scopo: conduttura del vapore, attrezzatura a vapore, conduttura del riscaldamento, conduttura del riscaldamento, conduttura della condensa.

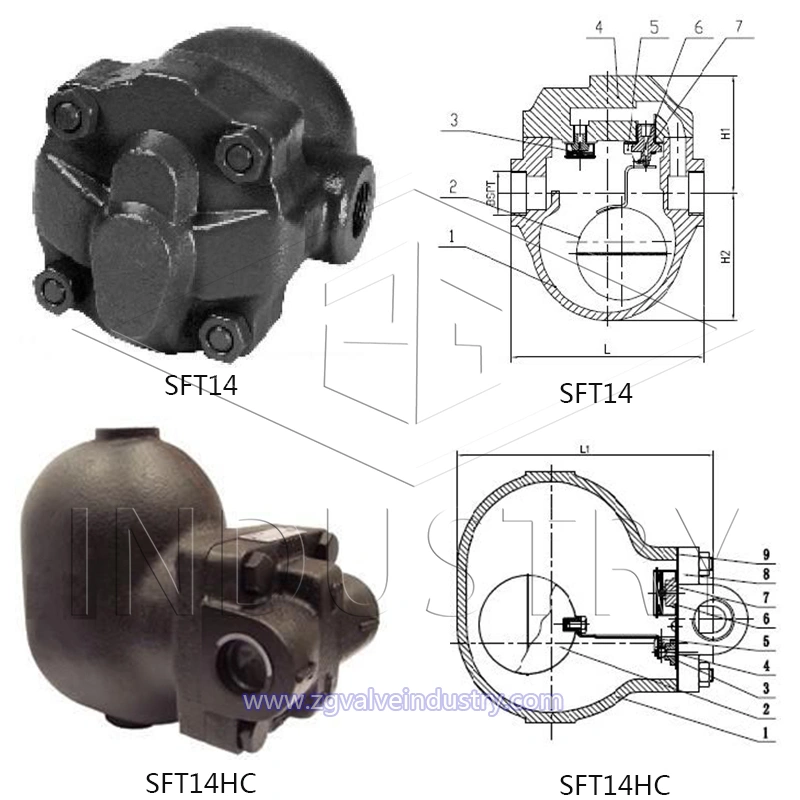

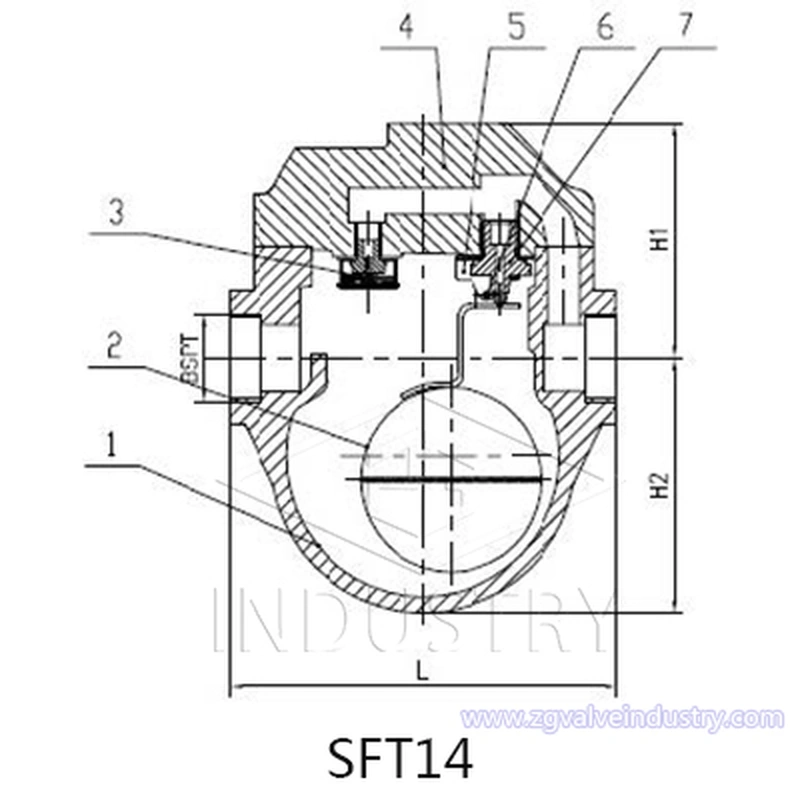

18.1 SFT14 .jpg

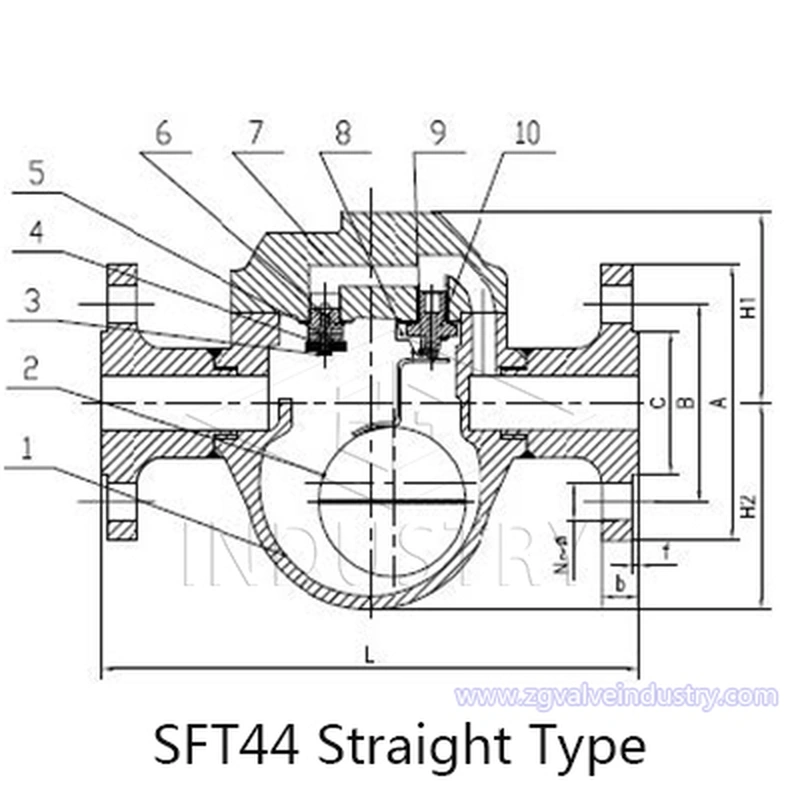

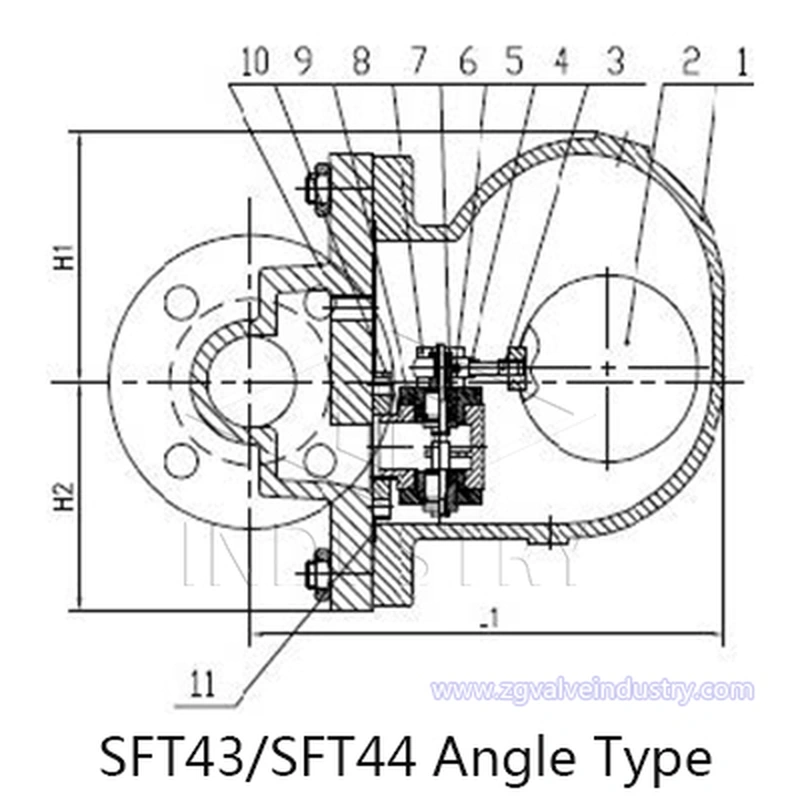

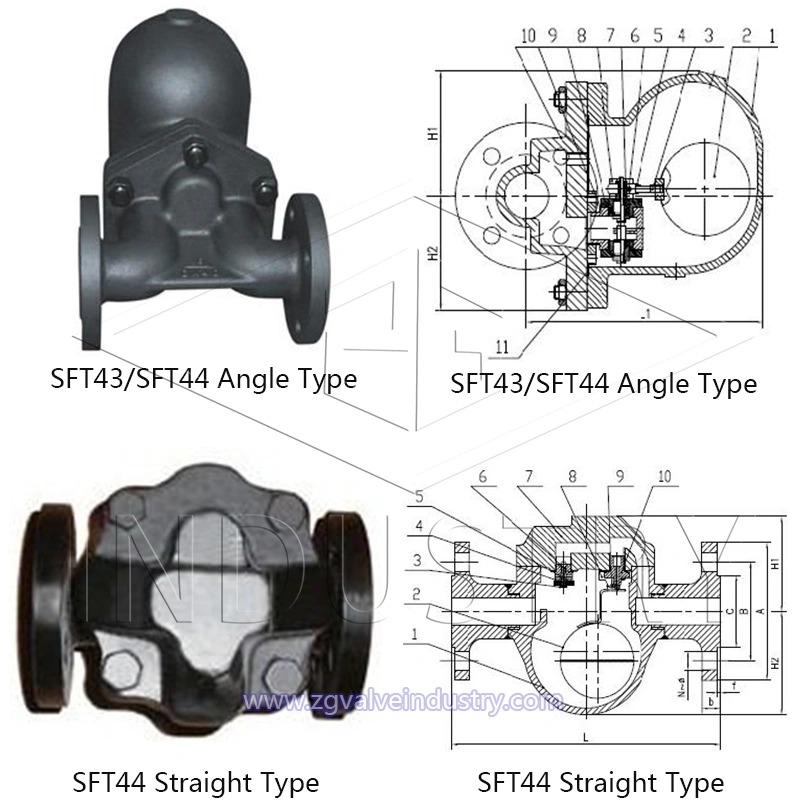

18.2 SFT43SFT44 .jpg


LISTA MATERIALI

Nome della parteSpecifiche
CorpoASTM A216 WCB
Bullone2Cr13
staffa2Cr13
posto a sedereSS304
Galleggiante a sferaSS304
DiscoSS304
GuarnizioneGrafite
CofanoASTM A216 WCB
Condotto dell'ariaHastelloy
LevaSS304
