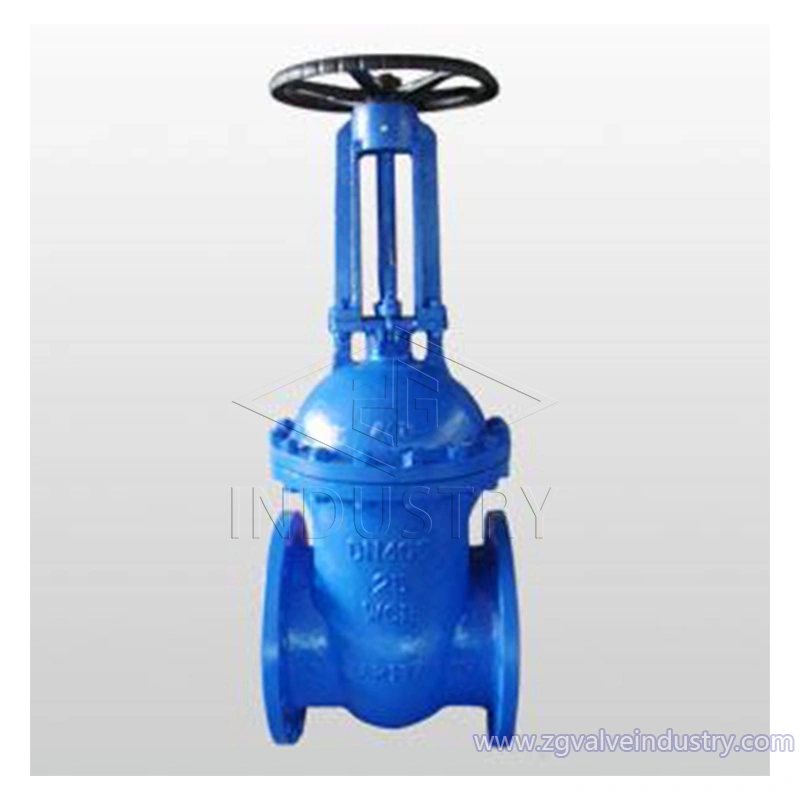

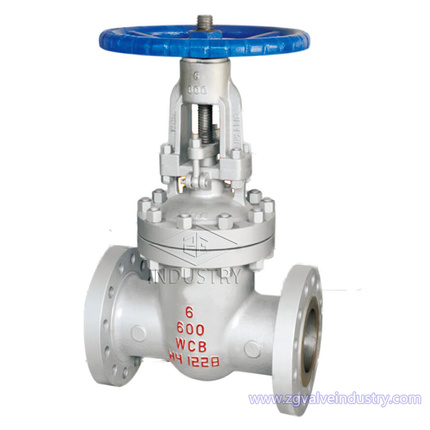

din f5 gietstalen schuifafsluiters

zg klep din gietstalen schuifafsluiters f5 (dn15-dn3000), ce-certificering van drukapparatuur, 10 inspectieprocedures, meerdere druktests, twee jaar garantie, een verscheidenheid aan materialen is beschikbaar.

Maatbereik: 1 1/2“-12”/DN40-DN300

Druk: PN16/PN25/PN40

Lichaamsmaterialen: GG/GS-C25/CF8/CF8M

Schijfmaterialen: GS-C25/CF8/CF8M

Stammaterialen: 13Cr/SS304/SS316

Verpakkingsmaterialen: flexibel grafiet

Betaling: T/T, D/P of L/C

Doorlooptijd: 5-30 dagen

beschrijving

Ontwerpkenmerken:

1) Voldoe aan de eisen van geavanceerde normen, betrouwbare afdichting, uitstekende prestaties en een mooi uiterlijk.

2, de afdichtingsmatching is geavanceerd en redelijk. Het afdichtingsoppervlak van de poort en de klepzitting is gemaakt van een harde legering met verschillende hardheden. De afdichting is betrouwbaar, hoge hardheid, slijtvastheid, hoge temperatuurbestendigheid, corrosieweerstand, goede krasbestendigheid en een lange levensduur.

3. Na afschrikken en ontlaten en oppervlaktenitrerende behandeling, heeft de klepsteel een goede corrosieweerstand, krasbestendigheid en slijtvastheid.

4. Verschillende normen voor leidingflens en flensafdichtingsoppervlakken kunnen worden gebruikt om aan verschillende technische behoeften en gebruikersvereisten te voldoen.

ZG-klep heeft duidelijke voordelen zoals lichtschakelaar, betrouwbare afdichting, goed elastisch geheugen en levensduur.


Toepassingsgebied:

Maatbereik: DN40 en DN300

Temperatuur: (-)29℃ tot 425℃

Toegestane werkdruk: PN16, PN25, PN40,

Schuifafsluiter wordt veel gebruikt in petrochemische fabrieken, metallurgie, waterbehandeling, thermische energiecentrales en andere olie- en waterdamppijpleidingen om het medium in de pijpleiding aan te sluiten of af te sluiten.


Prestatie specificaties:


Nominale drukPN16PN25PN40
Nominale druk1.6Mpa 2,5Mpa4.0Mpa
Intensiteitstest2.4Mpa3.75Mp6.0Mpa
Achterafdichting1.76Mpa2.75Mp4.4Mpa
Afdichtingstest1.76Mpa2.75Mp4.4Mpa
Gastest0,6Mpa0,6Mpa0,6Mpa
Werktemperatuur-29℃ ~ 425℃
MediumWOG


Technische specificatie:

1. Ontwerpnorm DIN EN12288-2003

2. Face to Face-afmetingen DIN EN588-1:1995

3. Eindflensafmeting DIN EN1092-1:2002

4. Testnorm DIN EN12266: 2003

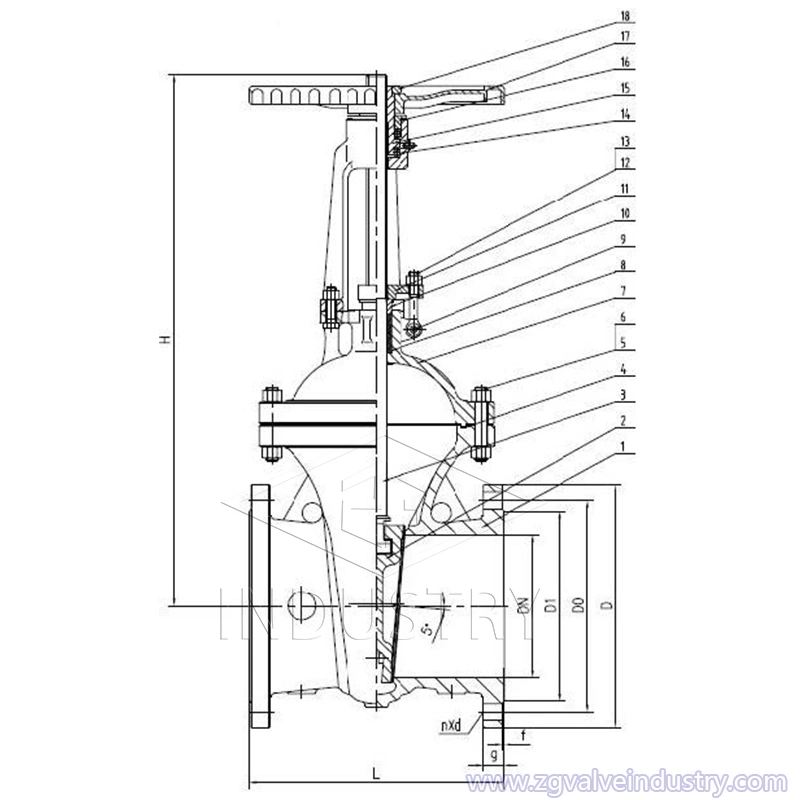

LIJST VAN MATERIALEN


Item nr.Onderdeelnaam:Specificatie
1 LichaamGG GS-C25, CF8, CF8M
2 SchijfGS-C25, CF8, CF8M
3 Stang13Cr, F304, F316
4 PakkingFlexibel Grafiet+304
5 BoutA193-B7, A193-B8
6 NootA1942H, A194-8
7 KapGG GS-C25, CF8, CF8M
8 InpakkenFlexibel grafiet
9 PinCS SS304 SS316
10 KlierGS-C25. SS304 SS316
11Klierdeksel1.1191
12 SleutelboutA193-B7, A193-B8
13 NootA1942H, A194-8
14 Olie CupMessing
15Stammoerbrons,304,316
16Lager CapA105, F304, F316
17 handwielA105, F304, F316
18 Borgmoer25# SS304 SS316
