Ontwerpkenmerken:
De steel-as van de klepafsluiter staat loodrecht op het afdichtingsoppervlak van de klepzitting. De openings- of sluitingsslag van de klepsteel is relatief kort en heeft een zeer betrouwbare afsluitwerking, waardoor deze klep zeer geschikt is voor het afsluiten of afstellen en smoren van het medium.
Zodra de klepschijf van de afsluiter in geopende toestand is, is er geen contact meer tussen zijn klepzitting en het afdichtvlak van de klepschotel en heeft deze een zeer betrouwbare afsluitwerking. Dit soort ventiel is zeer geschikt om het medium te snijden of af te stellen en te verkleinen. Streamgebruik. Dit type afsluiter moet over het algemeen horizontaal in de pijpleiding worden geïnstalleerd.
Zodra de afsluitklep in de open staat is, is er geen contact tussen de zitting en het afdichtingsoppervlak van de schijf, dus het afdichtingsoppervlak is minder mechanisch versleten, omdat de meeste klepzittingen en schijven gemakkelijker te repareren of te vervangen zijn Bij het afdichten van de componenten is het niet nodig om de gehele klep uit de leiding te verwijderen, wat zeer geschikt is voor de gelegenheid waarbij de klep en de leiding aan elkaar worden gelast. De stromingsrichting van het medium door dit type afsluiter is veranderd, waardoor de stromingsweerstand van de afsluiter hoger is dan die van andere afsluiters.
Voordelen:
1. De structuur is eenvoudiger dan de schuifafsluiter en de productie en het onderhoud zijn handiger.
2. Het afdichtingsoppervlak is niet gemakkelijk te dragen en te krassen, en de afdichtingsprestaties zijn goed. Er is geen relatieve verschuiving tussen de klepklak en het afdichtingsoppervlak van het kleplichaam bij het openen en sluiten, dus de slijtage en krassen zijn niet ernstig, de afdichtingsprestaties zijn goed en de levensduur is lang.
3. Bij het openen en sluiten is de schijfslag klein, dus de hoogte van de afsluiter is kleiner dan die van de schuifafsluiter, maar de constructielengte is langer dan die van de schuifafsluiter.
Toepassingsgebied:
Maatbereik: DN15 tot DN400
Temperatuur: (-)29℃ tot 425℃
Toegestane werkdruk: PN10/PN16/PN25/PN40
De Globe Valve van verschillende materialen kan worden gebruikt voor water, stoom, olie, salpeterzuur, azijnzuur, oxidatiemiddel, ureum en andere media.
Technische specificatie:
1. Ontwerpnorm: DIN EN13709-2003;
2. Face to Face-dimensie: DIN EN588-1: 1995;
3. End Flens Afmeting: DIN EN1092-1:2002;
4.Testnorm: DIN EN12266: 2003;
5.Medium: brandbare, explosieve, giftige vloeistof, warmtegeleidende olie en vloeibare ammoniak.

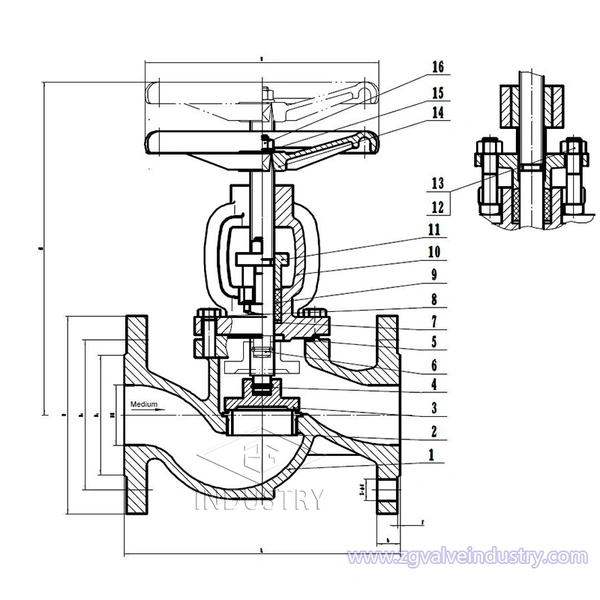

LIJST VAN MATERIALEN
Deel | Materiaal | ||
Lichaam | WCB | CF8 | CF8M |
Schijf | WCB+13Cr/WCB+STL | CF8 | CF8M |
Kap | WCB | CF8 | CF8M |
Stang | 45#/2Cr13 | F304 | F316 |
Stoelring | A105+13Cr/A105+STL | CF8 | CF8M |
Stammoer | DI/koperlegering | Koper legering | Koper legering |
