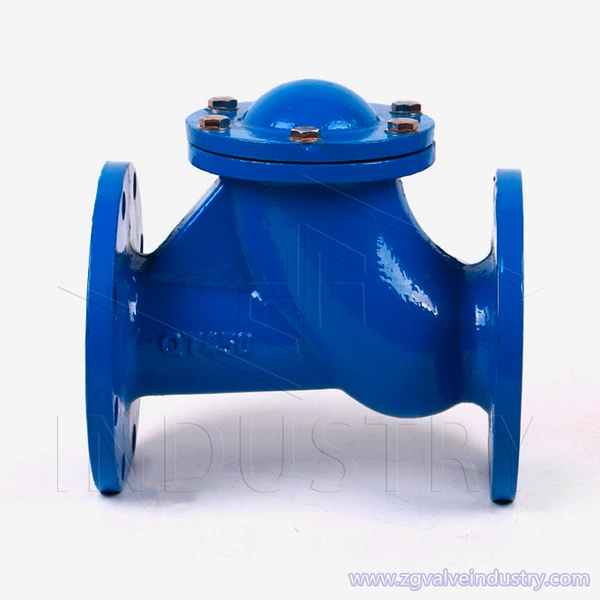

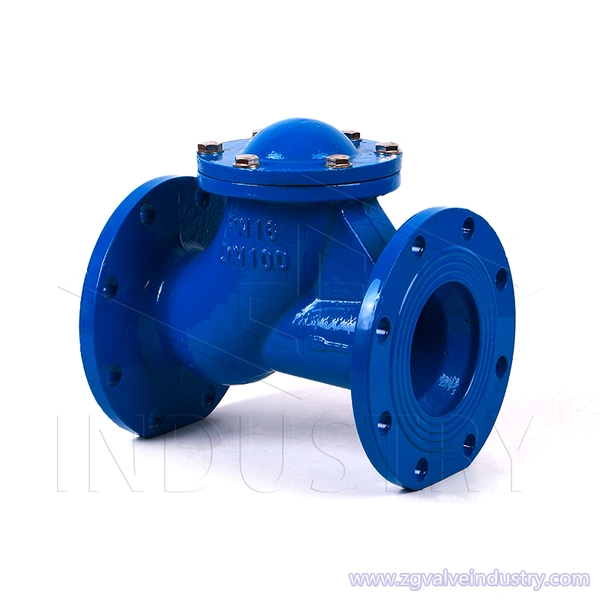

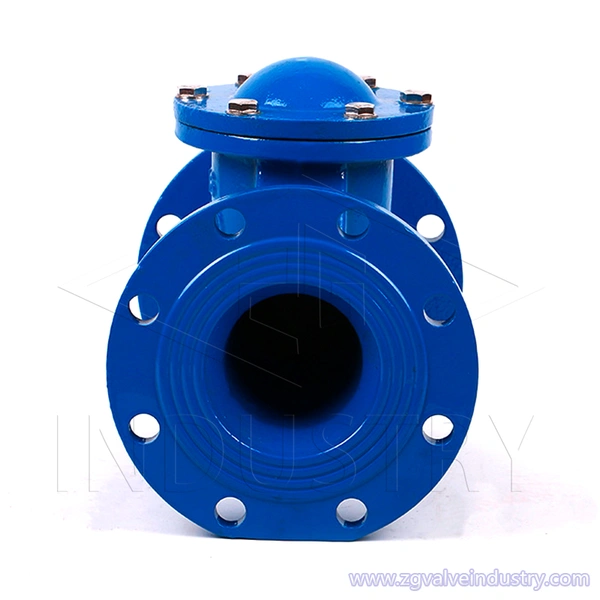

gietijzeren / nodulair gietijzeren flenstype kogelterugslagklep;

zg klep gietijzer / nodulair gietijzer flens type kogelterugslagklep (dn40-dn600), ce drukapparatuurcertificering, meerdere druktests, twee jaar garantie, een verscheidenheid aan materialen is beschikbaar.

Maatbereik: 1 1/2“-20”/DN40-DN500

Werkdruk: PN10/PN16/125LB/150LB

Lichaamsmaterialen: GGG50

Schijfmaterialen: EPDM+WCB

Motorkappakking materialen: NBR

Boutenmaterialen: gegalvaniseerd koolstofstaal

Wasmachines Materialen: gegalvaniseerd koolstofstaal

Asmaterialen: SS420

Schroefringmaterialen: gegalvaniseerd koolstofstaal

Motorkapmaterialen: GGG50

Toepassing voor: Water, Olie & Gas

Shell-test (1,5 keer)

Stoeltest (1.1 keer)

Betaling: T/T, D/P of L/C

Doorlooptijd: 5-30 dagen

beschrijving

Ontwerpkenmerken:

Terugslagkleppen zijn de kleppen om te voorkomen dat de vloeistof terugstroomt. De schijf kan worden geopend door de vloeistofdruk. En dan loopt de vloeistof van de inlaat naar de uitlaatzijde. Wanneer de druk van de inlaat lager is dan de uitlaat, kan de schijf automatisch worden gesloten en de vloeistof stoppen met terugstromen.

De terugslagklep heeft een ingebouwde schommelstructuur. Alle openende en sluitende delen van de klep zijn in het kleplichaam geïnstalleerd en dringen niet door het kleplichaam. Behalve de afdichtingspakking en de afdichtring bij de middelste flens, is het geheel Er is geen lekkagepunt, waardoor de mogelijkheid van kleplekkage wordt voorkomen. De zwenkarm van de terugslagklep neemt een bolvormige verbindingsstructuur aan bij de verbinding tussen de tuimelaar en de klepklep, zodat de klepklep een zekere mate van vrijheid heeft binnen het bereik van 360 graden, en er is een geschikte micropositie een vergoeding.

Het is geschikt voor schone media, niet voor media die vaste deeltjes en een hoge viscositeit bevatten.


ZG terugslagklep kenmerken:

1. Rationele structuren, betrouwbare afdichting. De productstructuur is redelijk, de afdichting is betrouwbaar en de prestaties zijn goed.

2. Hardgelegeerde afdichting, lange levensduur. Het afdichtingsoppervlak is gelast met een harde legering, die een goede slijtvastheid en een lange levensduur heeft.


Toepassingsgebied:

Maatbereik: 1 1/2“-20”/DN40-DN500

Werktemperatuur: ≤120°C

Toegestane werkdruk: PN10/PN16/125LB/150LB

Terugslagklep voor gebruik in de petrochemische industrie, chemie, vezeltextiel, plastic, papierfabricage, energie-industrie, staal-, rubber- en gassystemen.

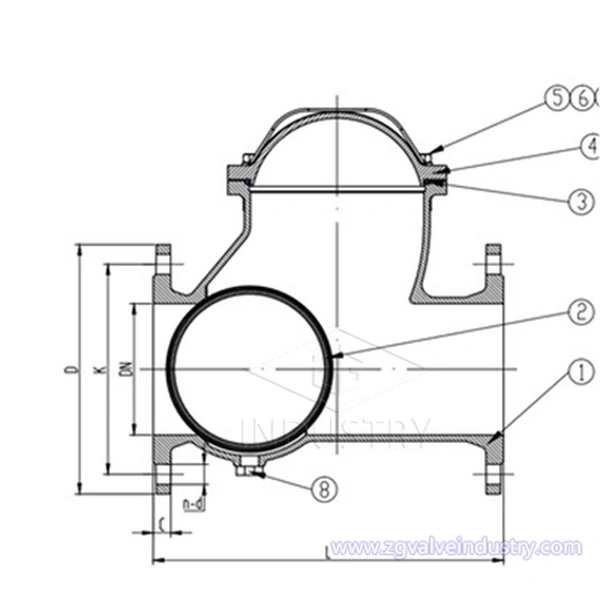

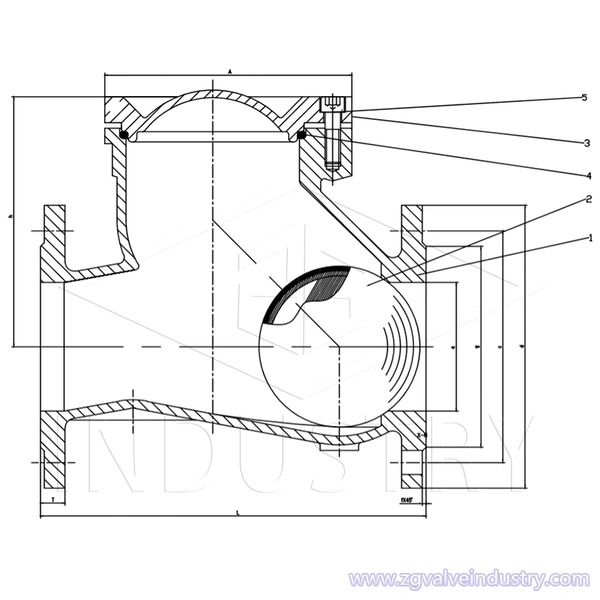

LIJST VAN MATERIALEN

Onderdeelnaam:Materiaal
LichaamGGG50
SchijfEPDM+WCB
Motorkap PakkingNBR
BoutenGegalvaniseerd koolstofstaal
WasmachinesGegalvaniseerd koolstofstaal
schachtSS420
SchroefringGegalvaniseerd koolstofstaal
KapGGG50
