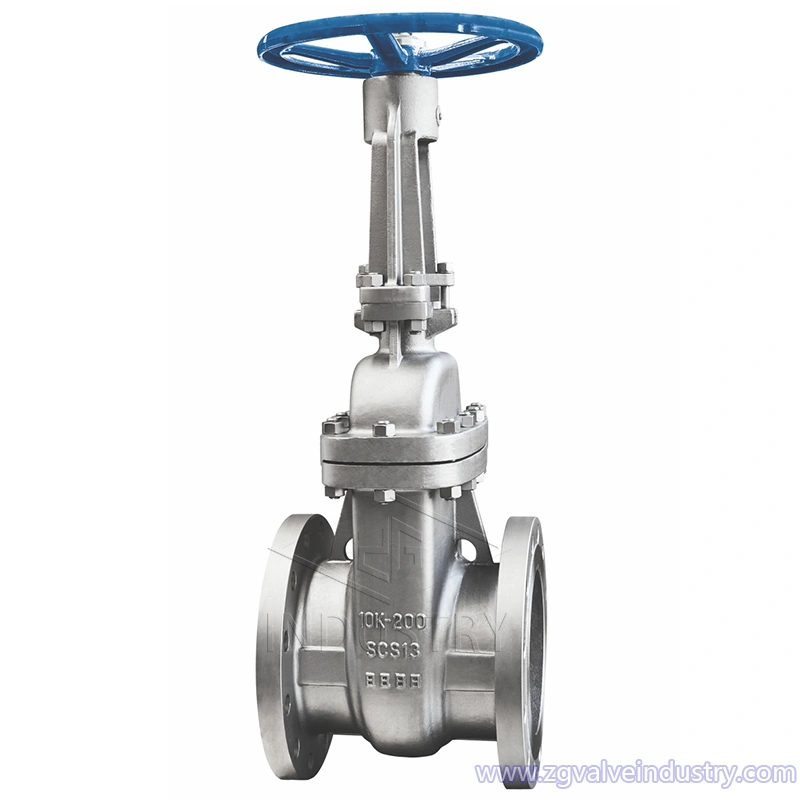

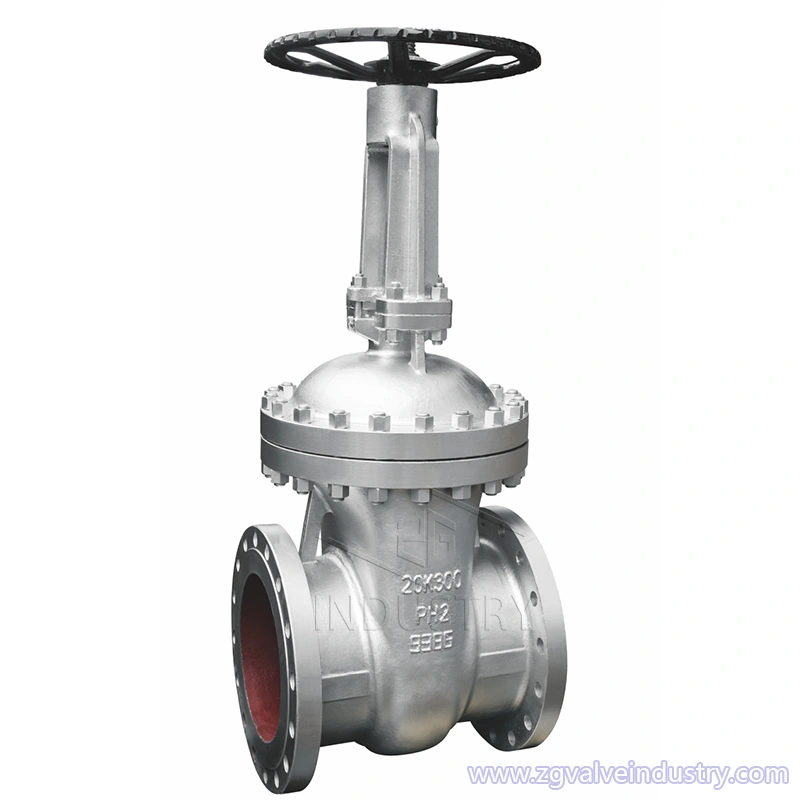

jis 10k/20k kołnierz wznoszący się zasuwa z trzpieniem

Wstęp:

Część otwierająca i zamykająca zasuwy to brama. Kierunek ruchu zasuwy jest prostopadły do ​​kierunku płynu. Zasuwę można tylko całkowicie otworzyć i całkowicie zamknąć i nie można jej regulować ani dławić. Brama posiada dwie powierzchnie uszczelniające. Dwie powierzchnie uszczelniające najczęściej stosowanego modelu zasuwy tworzą klin. Kąt klina zmienia się wraz z parametrami zaworu, zwykle 50 i 2°52', gdy temperatura medium nie jest wysoka. Zasuwę zasuwy klinowej można wykonać w całość, zwaną zasuwą sztywną; można go również wykonać w bramie, która może powodować niewielkie odkształcenia, aby poprawić jej wykonalność i zrekompensować odchylenie kąta powierzchni uszczelniającej podczas obróbki. Płyta nazywana jest elastyczną bramą.

Cechy:

1. Znakomity dobór materiałów, zgodny z obowiązującymi normami oraz wysokiej jakości materiały.

2. Zawór w pełni spełnia wymagania normy, z niezawodnym uszczelnieniem, doskonałą wydajnością i pięknym wyglądem.

3. Para uszczelniająca jest zaawansowana i rozsądna. Powierzchnie uszczelniające zasuwy i gniazda zaworu wykonane są z twardych stopów na bazie kobaltu stellitu o różnej twardości. Uszczelnienie jest niezawodne, ma wysoką twardość, odporność na zużycie, odporność na wysoką temperaturę i odporność na wysoką temperaturę. Dobra odporność na korozję i zarysowania oraz długa żywotność.

4. Po hartowaniu i odpuszczaniu oraz azotowaniu powierzchni trzpień zaworu ma dobrą odporność na korozję, zarysowania i odporność na zużycie.

5. Przyjmuje elastyczną konstrukcję bramy typu klinowego, średnie i duże średnice są wyposażone w łożyska oporowe, tarcie jest małe i jest wyposażone w ręczną obsługę udarową, którą można łatwo otwierać i zamykać.

Zalety konstrukcyjne:

1. Odporność na płyn jest niewielka, a powierzchnia uszczelniająca jest mniej szczotkowana i skorodowana przez medium.

2. Oszczędza wysiłek przy otwieraniu i zamykaniu.

3. Kierunek przepływu medium nie jest ograniczony, nie zakłóca przepływu i nie zmniejsza ciśnienia.

4. Prosty kształt, krótka długość konstrukcji, dobra technologia produkcji i szeroki zakres zastosowań.

Zakres zastosowania:

Zakres rozmiarów: DN15 do DN600

Temperatura: （-）29 ℃ do 425 ℃

Dopuszczalne ciśnienie robocze: JIS 10K/20K

Zasuwa jest szeroko stosowana w zakładach petrochemicznych, metalurgii, uzdatnianiu wody, elektrowniach cieplnych i innych rurociągach naftowych i pary wodnej do łączenia lub odcinania medium w rurociągu.

Specyfikacja techniczna:

1. Standard projektowy: JISB2073 B2083

2. Kołnierz przyłączeniowy: JIS10K/20K

3. Twarzą w twarz: JIS B2002

4. Standard testowy: JIS B2003

Instalacja i konserwacja:

1. Koła ręczne, uchwyty i mechanizmy przekładni nie mogą być używane do podnoszenia, a kolizje są surowo zabronione.

2. Zasuwę podwójną należy montować pionowo (tzn. trzpień zaworu jest w pozycji pionowej, a pokrętło znajduje się na górze).

3. Zasuwę z zaworem obejściowym należy otworzyć przed otwarciem (w celu zrównoważenia różnicy ciśnień między wlotem i wylotem oraz zmniejszenia siły otwierania).

4. Zasuwa z mechanizmem napędowym powinna być zamontowana zgodnie z instrukcją produktu.

5. Jeśli zawór jest często otwierany i zamykany, smaruj co najmniej raz w miesiącu.

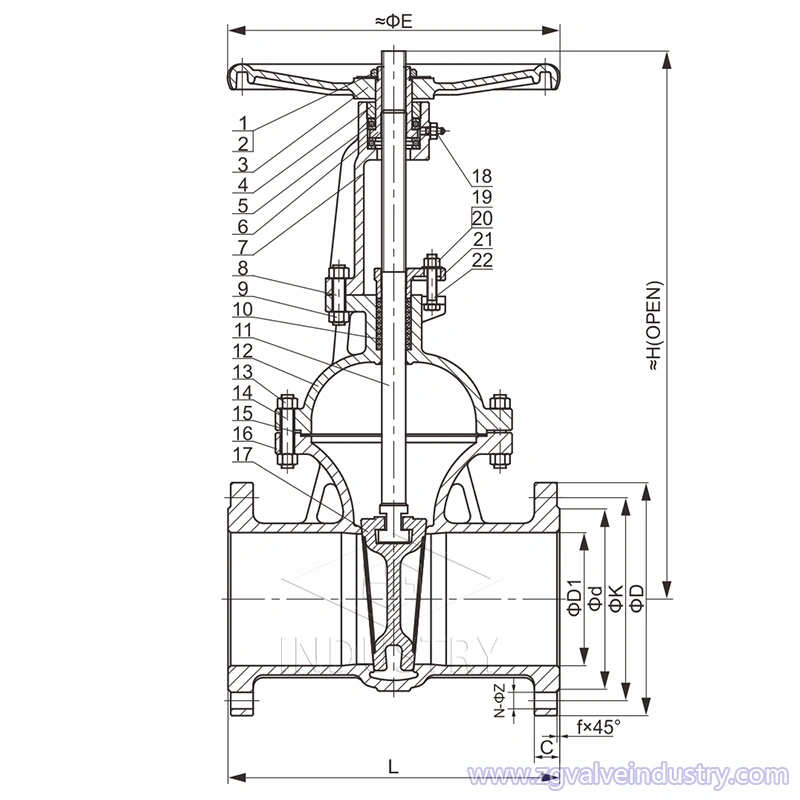

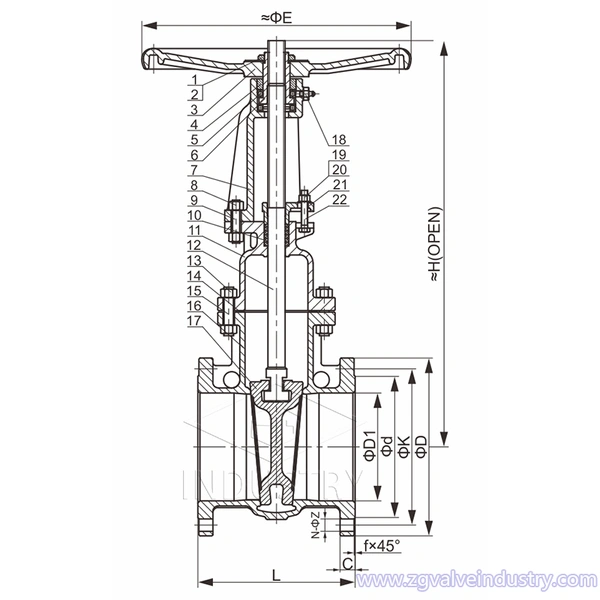

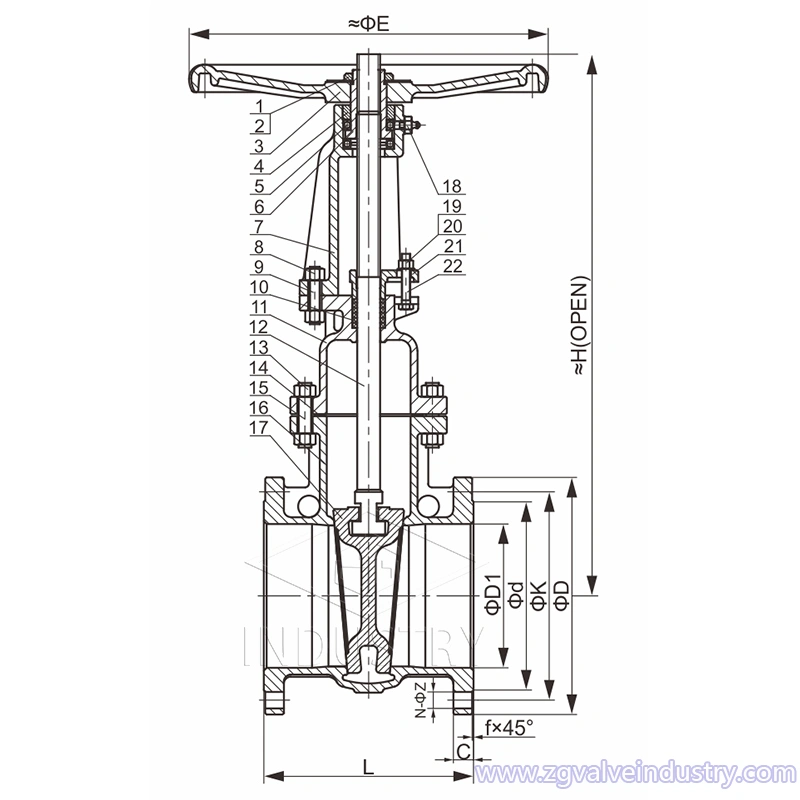

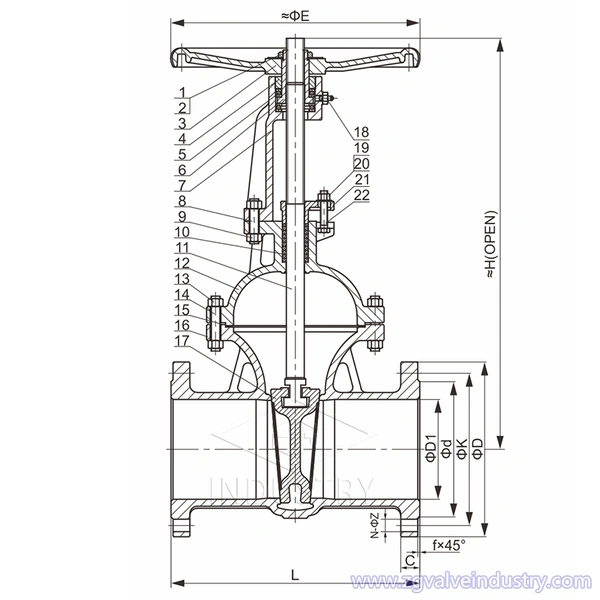

LISTA MATERIAŁÓW
