Cechy konstrukcyjne:
Zasuwa nożowa jest również nazywana zasuwą nożową, zasuwą nożową, zaworem do gnojowicy, zaworem błotnym, a jej częścią otwierającą i zamykającą jest brama. Kierunek ruchu zasuwy zasuwy nożowej jest prostopadły do kierunku płynu, a medium jest cięte przez zasuwę w kształcie ostrza, która może ciąć materiały włókniste.
Zasuwa nożowa, dzięki swoim zaletom, małym rozmiarem, małym oporem przepływu, niewielką wagą, łatwym montażem, łatwym demontażem itp., całkowicie rozwiązuje duże opory przepływu, duży ciężar itp. zwykłych zasuw, zasuw płaskich, zaworów kulowych , zawory kulowe, zawory regulacyjne, zawory motylkowe itp. Trudne problemy, takie jak trudna instalacja i duża powierzchnia. Po pojawieniu się zasuw nożowych wymieniono dużą liczbę ogólnych zaworów odcinających i regulacyjnych.
Zasuwa nożowa ma małą przestrzeń montażową, niskie ciśnienie robocze, niełatwo gromadzić zanieczyszczenia, a cena jest niska.
Gdy zasuwa nożowa jest zamknięta, powierzchnia uszczelniająca może polegać tylko na średnim ciśnieniu do uszczelnienia, to znaczy polegać na średnim ciśnieniu, aby docisnąć powierzchnię uszczelniającą zasuwy do gniazda zaworu po drugiej stronie, aby zapewnić uszczelnienie powierzchni uszczelniającej. To jest samouszczelniające. Większość zasuw to uszczelnienie wymuszone, to znaczy, gdy zasuwa jest zamknięta, zasuwa musi być dociśnięta do gniazda zasuwy siłą zewnętrzną, aby zapewnić szczelność powierzchni uszczelniającej. Ten typ zaworu powinien być zasadniczo montowany pionowo w rurociągu.
Zakres zastosowania:
Zakres rozmiarów: 1 1/2 "-48"/DN40-DN1200
Temperatura: （-）29 ℃ do (+) 120 ℃
Dopuszczalne ciśnienie robocze: PN10/PN16
Zakres zastosowania zasuwy nożowej to:
1. Górnictwo, płukanie węgla, hutnictwo żelaza i stali - stosowane do płukania węgla, rurociągów zawiesin filtracyjnych itp., rurociągów odprowadzających popioły;
2. Urządzenie oczyszczające - stosowane do ścieków, błota, brudu i oczyszczonej wody z zawiesiną;
3. Przemysł papierniczy – stosowany do dowolnej konsystencji mieszanki masy włóknistej, materiału i wody;
4. Odpopielanie elektrowni stosowanej do gnojowicy popiołu.
Dane techniczne:
| Ciśnienie nominalne | PN10 | PN16 |
| Ciśnienie nominalne | 1,0Mpa | 1,6Mpa |
| Test intensywności | 1,5Mpa | 2,4 MPa |
| Tylna pieczęć | 1,1Mpa | 1,76Mpa |
| Test pieczęci | 1,1Mpa | 1,76Mpa |
| Test gazu | 0,6Mpa | 0,6Mpa |
| Temperatura pracy | -29 ℃ ~ 120 ℃ |
| Średni | Miazga, błoto, ścieki, proszek, różne płyny |
Specyfikacja techniczna:

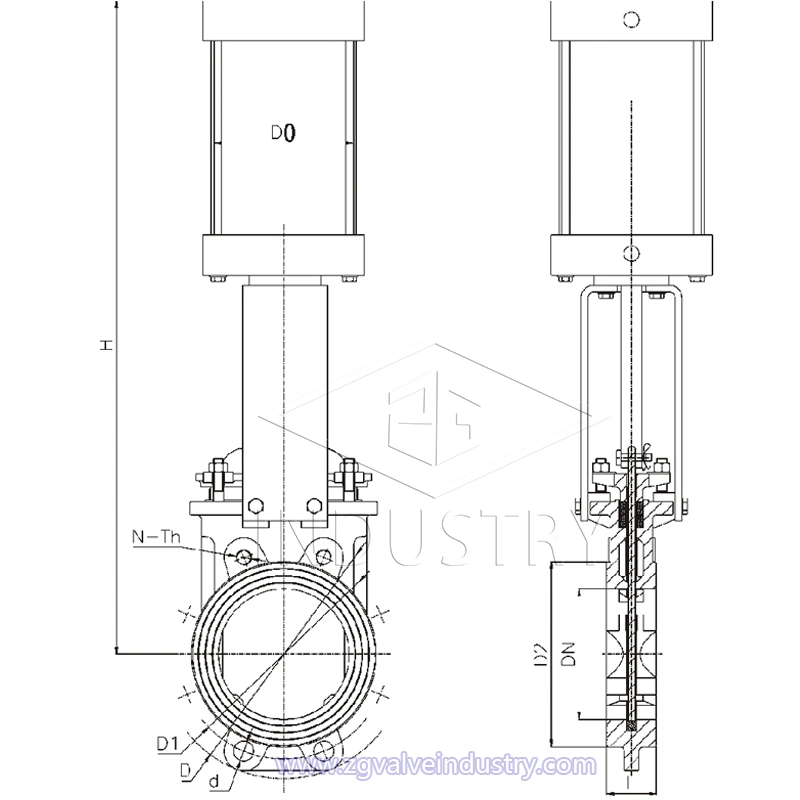

Wymiar kołnierza końcowego GB/T9113.1
LISTA MATERIAŁÓW
| Częściowe imię | Specyfikacja |
| Ciało | HT200, QT450 |
| Dysk | 2Cr13,201,304,316,316L |
| Trzon | 2Cr13,304,316,316L |
| Siedzenie | EPD, NBR |
| Uszczelka | Uszczelnienie PTFE, Uszczelnienie grafitowe |
| Ste Nut | Mosiądz odlewany z aluminium |
| Pokrętło | dopuszczalne żelazo |
| Wyposażenie standardowe | A3, stal nierdzewna
|
