sygnałowy zawór motylkowy

Ten zawór motylkowy nadaje się do rurociągów naftowych, chemicznych, spożywczych, medycznych, papierniczych, wodnych i elektrycznych, zaopatrzenia w wodę i odwadniania, rafinacji, energii i innych rurociągów systemowych. Ten typ przepustnicy może być stosowany jako urządzenie regulujące i odcinające w różnych korozyjnych i niekorozyjnych rurociągach i pojemnikach gazowych, ciekłych, półpłynnych i stałych. Ten zawór motylkowy jest szeroko stosowany w systemach przeciwpożarowych budynków wysokościowych i innych systemach rurociągów, które muszą wyświetlać stan przełącznika zaworu.

Cechy konstrukcyjne:

1. Mały i lekki, łatwy do demontażu i konserwacji, można go zainstalować w dowolnej pozycji.

2. Prosta konstrukcja, kompaktowa praca 90 °, szybkie otwieranie i zamykanie.

3. Mały moment obrotowy, oszczędność pracy i lekkość.

4. Aby uzyskać pełne uszczelnienie, wyciek testu gazu wynosi zero.

5. Wybierz różne części i materiały, które można zastosować do różnych mediów.

6. Charakterystyki przepływu są zwykle proste, a wydajność regulacji jest dobra.

7. Liczba testów otwarcia i zamknięcia wynosi do kilkudziesięciu tysięcy i ma być długa.

8. Wszystkie rurociągi wykorzystujące zasuwy, zawory grzybkowe, kurki, zawory wężowe i zawory membranowe, szczególnie w systemach przeciwpożarowych budynków wysokościowych i systemach rurociągowych, które muszą wyświetlać stan przełącznika zaworu, mogą być zastąpione tym zaworem.

Zasada działania

1. Sygnałowy zawór motylkowy jest napędzany przez przekładnię ślimakową i napęd ślimakowy, aby obracać wał i płytę motylkową, aby otwierać i zamykać oraz kontrolować przepływ.

2. Obróć koło ręczne przekładni ślimakowej i napędu ślimakowego, aby płyta motylkowa otwierała się i zamykała oraz regulowała przepływ. Pokrętło obraca się zgodnie z ruchem wskazówek zegara, aby zamknąć zawór.

3. W przekładni ślimakowej występują dwa rodzaje mikroprzełączników:

(1) W skrzyni biegów znajdują się dwa mikroprzełączniki do otwierania i zamykania, które działają odpowiednio, gdy zawór jest całkowicie otwarty i całkowicie zamknięty, oraz włączają zasilanie lampek kontrolnych „zawór otwarty” i „zamknięty zawór”. pomieszczenie kontrolne. , dzięki czemu może dokładnie wyświetlać stan przełącznika zaworu.

(2) W skrzynce transmisyjnej występuje tylko otwór z mikroruchem w kierunku zamykania (pozycja pełnego zamknięcia płytki motylkowej wynosi 0°). Gdy płyta motylkowa znajduje się w pozycji 0-45°, mikroprzełącznik działa i wysyła sygnał zamknięcia zaworu. W pozycji 45-90° inna para normalnie zamkniętych styków może wysyłać sygnał otwarcia zaworu. Wiązka krzywek może być mikroprzełączana z dużą prędkością, aby wyświetlać różne pozycje płytki motylkowej.

Zakres zastosowania :

Temperatura robocza:

NBR: 0 ℃ ~ + 90 ℃

EPDM: -20 ℃ ~ + 120 ℃

PTFE: -10 ℃ ~ + 150 ℃

Obsługiwać:

DN50-DN250: Dźwignia

DN300-1200: Przekładnia ślimakowa

Opcjonalna obsługa: dźwignia, przekładnia ślimakowa, pneumatyczna, z napędem elektrycznym

Zastosowanie: Przetwórstwo chemiczne, Instalacje odsalania, Woda pitna, Suchy proszek, Żywność i napoje, Instalacje gazowe, HAVC Przemysł wydobywczy, Przemysł papierniczy, Transport piasku, Woda morska, Przemysł cukrowniczy, Termotechniczne uzdatnianie wody, Ścieki, Obieg wody chłodzącej, Sprężone powietrze

Specyfikacja techniczna :
Standard projektu:

EN 593, MSS SP67, API 609, BS5155

Wymiar twarzą w twarz:

ISO 5752, EN 558, MSS SP67, API 609, DIN3202

Koniec standardu:

Klasa ANSI B16.1 125LB i klasa B16.5 150LB

AS 2129 Tabela D i E BS 10 Tabela D i E

DIN 2501 PN6, PN10 i PN16

EN 1092 PN6, PN10 i PN16

ISO 2531 PN6, PN10 i PN16

ISO 7005 PN6, PN10 i PN16

KS B 1511 / JIS B 2210 5K i 10K

MSS SP44 KL. 150LB AWWA C207

SABS 1123 Stół 1000/3 i Stół 1600/3

Górny kołnierz: ISO5211

Norma testowa: API 598, ISO 5208, EN 12266

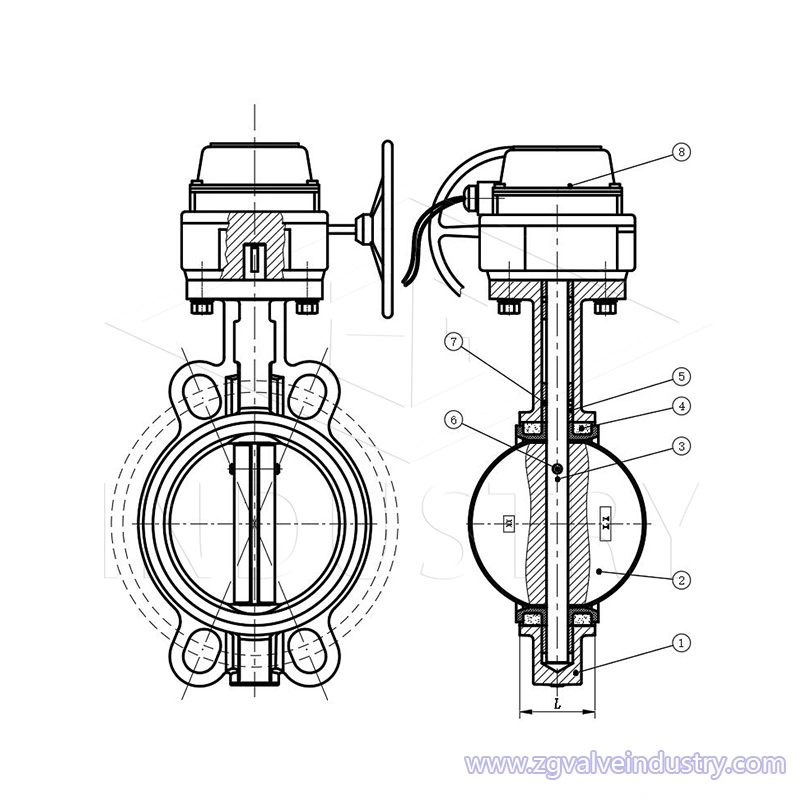

LISTA MATERIAŁÓW
