jis 10k/16k/20k Flanschkugelhahn

zg-ventil jis 10k/16k/20k flanschkugelhahn (dn15-dn600), ce-druckgerätezertifizierung, mehrere druckprüfungen, zwei jahre garantie, eine vielfalt von materialien ist erhältlich.

Größenbereich: 1/2\"-14\"/DN15-DN350

Betreiben: Handhweel,Kegelradgetriebe,pneumatisch,elektrisch-motorisiert

Arbeitsdruck: JIS 10K/16K/20K

Körpermaterialien: SCPH2/SCS13/SCS14

Kugelmaterialien: 201/304/316

Schaftmaterialien: 2Cr13/304/316

Dichtung: PTFE/RPTFE

Verpackung: PTFE

Anwendung für: Wasser, Öl & Gas

Temperatur: (-)29℃-(+)150℃

Shell-Test: 1,5 mal

Sitztest: 1,1 mal

Zahlung: T/T, D/P oder L/C

Vorlaufzeit: 5-30 Tage

Description

Design-Merkmale:

Zweiteiliger Kugelhahn und Flanschschieber sind der gleiche Ventiltyp. Der Unterschied besteht darin, dass sein Schließteil eine Kugel ist, die sich um die Mittellinie des Ventilkörpers dreht, um das Öffnen und Schließen zu erreichen. Der Kugelhahn dient hauptsächlich zum Absperren, Verteilen und Ändern der Fließrichtung des Mediums in der Rohrleitung.

Sechs Vorteile des zweiteiligen Kugelhahns:

1. Der zweiteilige Kugelhahn ist einfach zu bedienen und schnell zu öffnen und zu schließen. Es muss nur um 90 ° von vollständig geöffnet zu vollständig geschlossen gedreht werden, was für die Fernbedienung praktisch ist.

2. Bequeme Wartung, einfache Struktur des Kugelhahns, der Dichtungsring ist im Allgemeinen beweglich, es ist bequemer zu demontieren und zu ersetzen, der Preis dieser Art der rostfreien Kugeleinstellung ist auch billiger.

3. Der zweiteilige Kugelhahn ist dicht und zuverlässig. Es hat zwei Dichtflächen, und verschiedene Kunststoffe werden häufig als Dichtflächenmaterialien des Kugelhahns verwendet, der eine gute Dichtleistung aufweist und eine vollständige Abdichtung erreichen kann. Es ist auch in Vakuumsystemen weit verbreitet.

4. Zweiteiliger Kugelhahn hat einfache Struktur, geringe Größe und geringes Gewicht.

5. Der zweiteilige Kugelhahn hat einen geringen Flüssigkeitswiderstand und der Kugelhahn mit vollem Durchgang hat grundsätzlich keinen Durchfluss.

6. Im vollständig geöffneten oder geschlossenen Zustand ist die Dichtfläche der Kugel und des Ventilsitzes vom Medium isoliert, und das Medium verursacht beim Durchströmen des Mediums keine Erosion der Ventildichtfläche.


Anwendungsgebiet:

Größenbereich: 1/2"-14"/DN15-DN350

Temperatur: (-)29℃-(+)150℃

Zulässiger Betriebsdruck: JIS 10K/16K/20K

Kugelhahn für den Einsatz in der petrochemischen Industrie, Chemie, Fasertextilien, Kunststoff, Papierherstellung, Energieindustrie, Stahl-, Gummi- und Gasanlagen.



Technische Spezifikation:

1. Designbewertung: JIS B2071, ASME B16.34;

2. Von Angesicht zu Angesicht: JIS B2002;

3. Flanschenden: JIS B2220;

4. Inspektion und Prüfung: JIS B2003.

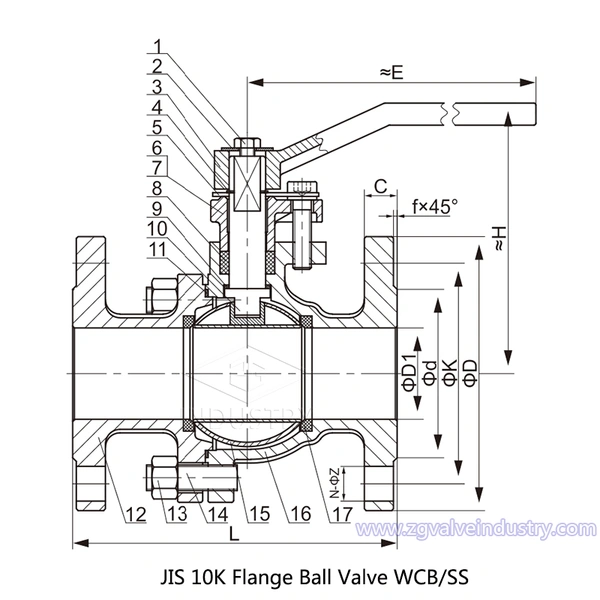

日标10K 球阀 01Tssz.jpg

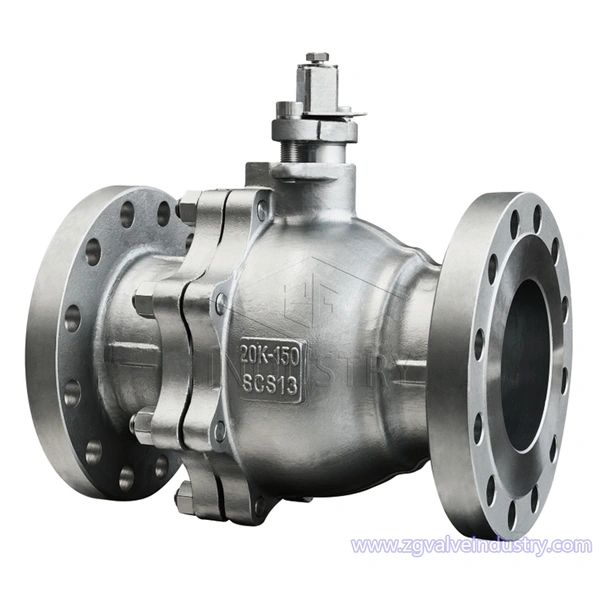

日标20K 球阀 01Tssz.jpg

MATERIAL LISTE


Teil Material
Körper SCPH2SCS13SCS14
Ball 201304316
Stengel 2Cr13304316
Siegel PTFE/RPTFE
Verpackung  PTFE
